المعلومات الأساسية

مواصفات المنتج

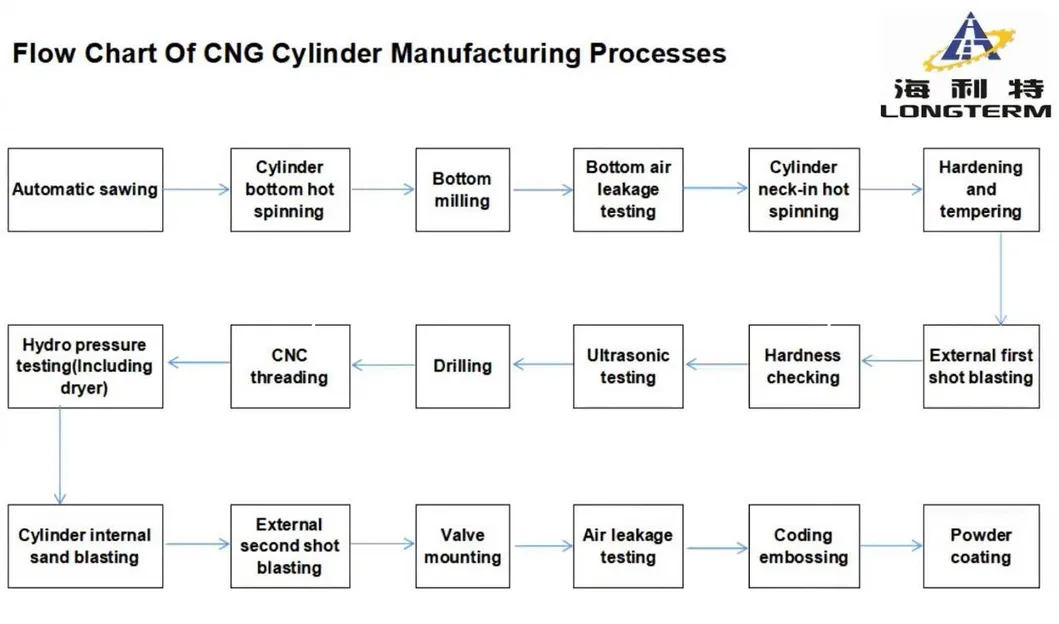

خط إنتاج أسطوانة CNG

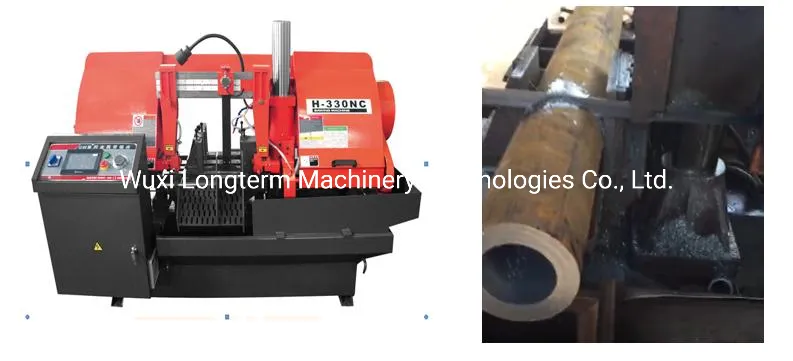

ماكينة قطع المنشار

المواصفات

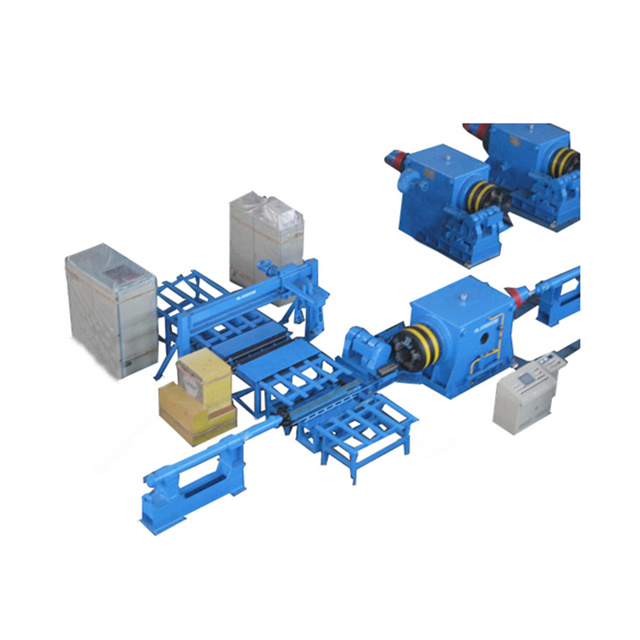

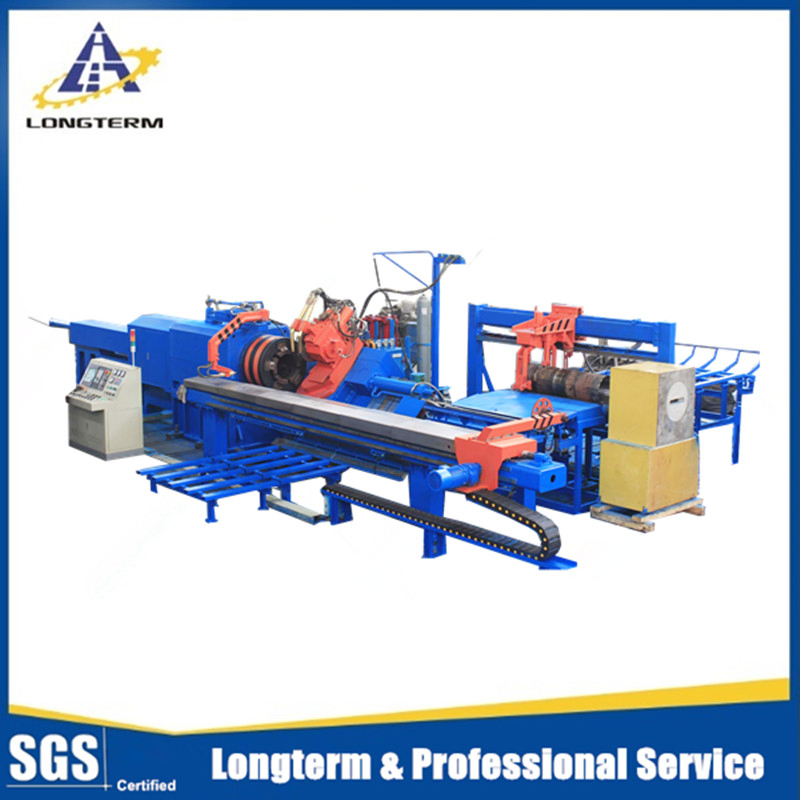

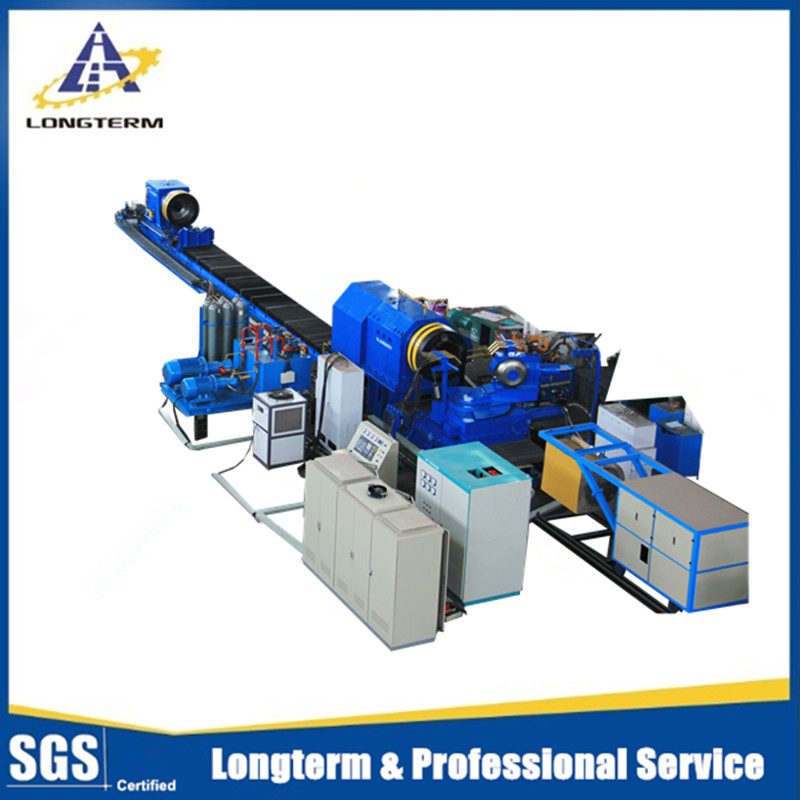

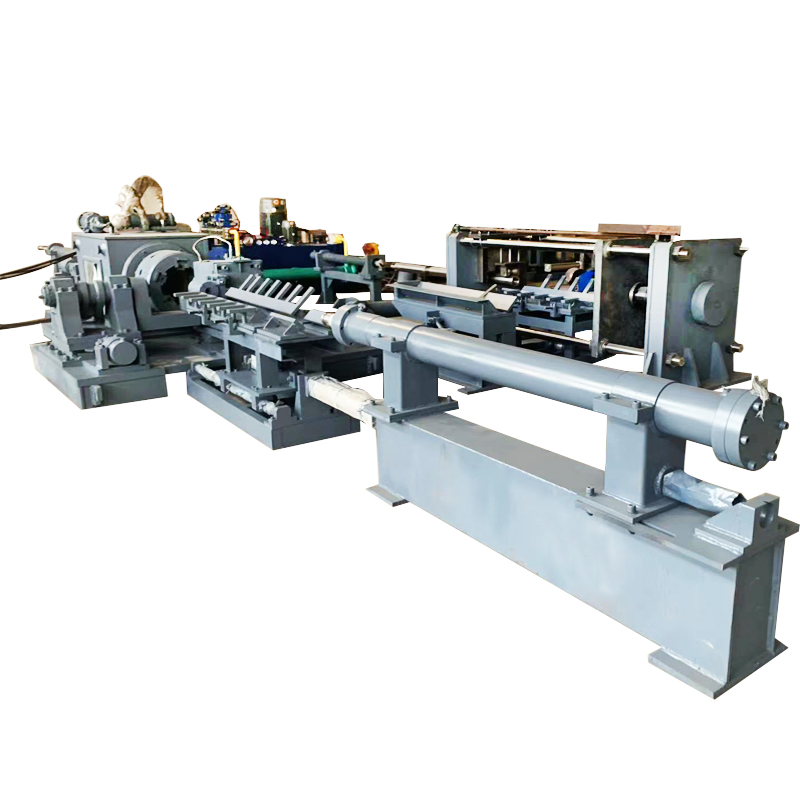

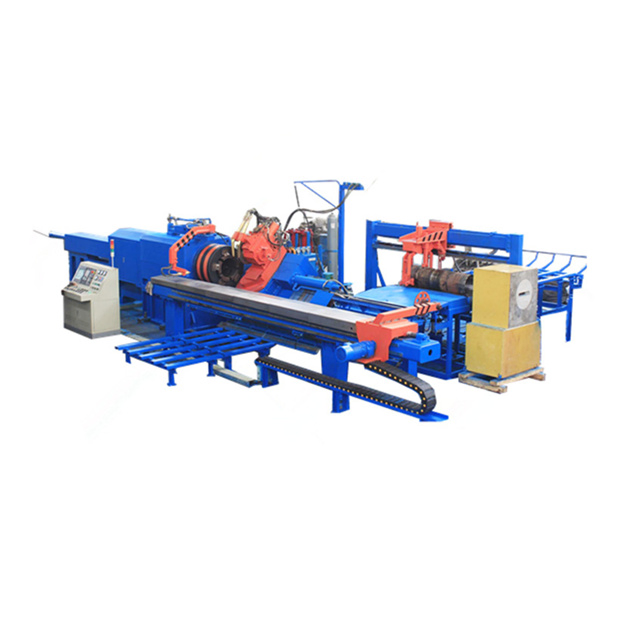

ماكينة الدوران الساخن السفلية والعنق

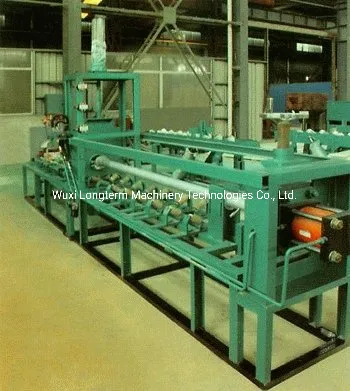

جهاز اختبار تسرب الهواء

المواصفات

• ضغط الهواء المضغوط المرتفع الضغط: ≥ 20 ميجالبا
• اختبار الضغط: 20 ميجابا
• استهلاك الطاقة: 2.2 كيلو واط
• ضغط زيت التشغيل: ≤ 12MPA
• درجات الزيت الهيدروليكي: 46 #
• ضغط العمل: 0.6 ميجابا
• الأبعاد (الطول × العرض × الارتفاع): 5000 × 600 × 2700 مم
• الوزن: 3.5 طن

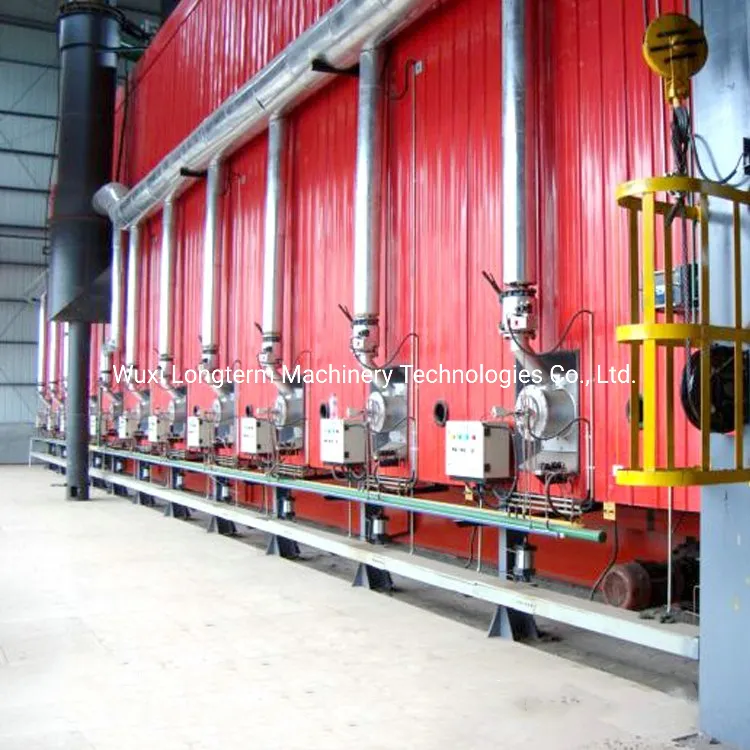

فرن معالجة الحرارة

المعلمات الفنية الرئيسية

أ: فرن الصهر

• اسم الوقود: الغاز الطبيعي
• قوة الاحتراق المقدرة: 1080KW
• استهلاك الهواء المقدر: حوالي 109 نانم3/الساعة
• عدد الشنبوخ: 6 (واحد لكل منطقة)
• دقة التحكم في درجة الحرارة: ±2 درجة مئوية
• اتساق درجة حرارة الفرن: ±10 درجة مئوية (قسم الحفاظ على الحرارة)
• المسافة بين الأسطوانات الفولاذية في الفرن: 390 مم
• وقت العملية: 70 دقيقة
• درجة الحرارة المقدرة: 950 درجة مئوية
• حجم الأفران: 6000×2200×1200 مم؛ 15 محطة في الفرن
• عدد مناطق التحكم في درجة الحرارة: 3 مناطق
• قسم الإنتاج (قابل للضبط) هو 4.8 نقطة
• وضع ناقل الحركة: Beam stepping (خطو الشعاع المزدوج)
• طريقة رفع باب الفرن: رفع الطاقة الهيدروليكية
• طريقة نقل الشعاع: نوع الخطى الهيدروليكي
• وحدة تحكم قابلة للبرمجة بواسطة جهاز PLC Omron
• أداة التحكم في درجة الحرارة: فوجي
• أسلوب حرق حارق مباشرة
• التحكم في PID لطريقة التحكم في أجهزة القياس
• مواد حزمة الأشعة للمشي: 0Cr25Ni20Si2
• مادة طبقة العزل: وحدة ألياف سيليكات الألمنيوم
• المزدوجة الحرارية من نوع K من طراز المزدوجة الحرارية
• طريقة التغذية: تحميل التغذية
• تفريغ طريقة تصريف التفريغ
• باب تصريف الضغط المقاوم للانفجار بطريقة مقاومة للانفجار
• التحكم التناسبي في الوقود - الهواء من طريقة التحكم في الاحتراق
• طريقة الرفع: رفع نقطة الرفع

ب: فرن التهذيب

• اسم الوقود: الغاز الطبيعي
• قوة حرق مصنفة: 750 كيلو واط
• استهلاك الهواء المقدر: بحوالي 76 نانم3/الساعة
• عدد الشنبوخ: 5 (2 في المنطقة الأولى، 1 في كل منطقة أخرى)
• دقة التحكم في درجة الحرارة: ±2 درجة مئوية
• اتساق درجة حرارة الفرن: ±7.5 درجة مئوية (قسم الحفاظ على الحرارة)
• عدد مناطق التسخين: 4 مناطق
• درجة الحرارة المقدرة: 700 درجة مئوية
• المسافة بين الأسطوانات الفولاذية في الفرن: 390 مم
• وقت العملية: 119 دقيقة
• فترة الإنتاج: 4.8 نقطة
• حجم الأفران: حوالي 10000×2200×1200 مم؛ 25 محطة في الفرن
• وضع ناقل الحركة: Beam stepping (خطو الشعاع المزدوج)
• طريقة رفع باب الفرن: رفع الطاقة الهيدروليكية
• طريقة نقل الشعاع: نوع الخطى الهيدروليكي
• وحدة تحكم قابلة للبرمجة بواسطة جهاز PLC Omron
• أداة التحكم في درجة الحرارة: فوجي
• أسلوب حرق حارق مباشرة
• التحكم في PID لطريقة التحكم في أجهزة القياس
• مواد حزمة الأشعة تحت الأقدام: 3Cr24Ni7SNRe
• مادة طبقة العزل: وحدة ألياف سيليكات الألمنيوم
• المزدوجة الحرارية من نوع K من طراز المزدوجة الحرارية
• طريقة التغذية: تحميل التغذية
• تفريغ طريقة تصريف التفريغ
• وضع الدوران المركزي: الدورة الدموية الصغيرة
• باب تصريف الضغط المقاوم للانفجار بطريقة مقاومة للانفجار
• التحكم التناسبي في الوقود - الهواء من طريقة التحكم في الاحتراق
• طريقة الرفع: رفع نقطة الرفع

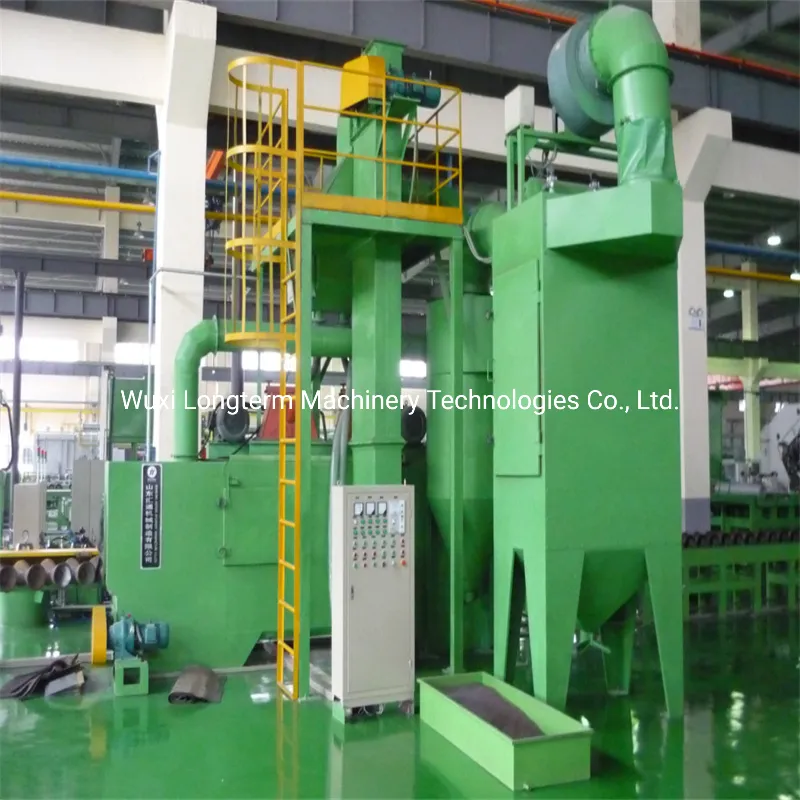

آلة تفجير طلقة الأشعة الخارجية

المواصفات الرئيسية

• قطر حجم قطعة العمل: أقطار: 79-265 مم الطول: 310-2000 مم
• تتوافق متطلبات التنظيف مع المعيار GB8923-88 Sa2 1/2
• دورة الإنتاج: 2 إلى 3 أمتار/دقيقة
• جهاز تفجير ملقطة طراز 2: قدرة MLQ034D: 2×15 كيلووات
• استخدم المقذوف F1.2~F1.5 (طلقة قطع سلكية فولاذية بقدرة 65 ميجا طن)
• إضافة مقذوف إلى 3 t تقريبًا
• سرعة نقل قطعة العمل: 1~3 م/دقيقة
• سرعة البكرة: 3~6R/دقيقة
• قدرة رفع رافعة الجرافة 1: قدرة 45 طن/ساعة: 4 كيلووات
• البرغي الناقل 4 سعة النقل: 45 طن/ساعة القدرة: 2.2 كيلووات
• الفاصل 1 مقدار الفصل: 45 طن/ساعة سرعة الرياح في منطقة الفصل: 4~5 م/ثانية
• وحدة تحكم المقذوف الطراز 2: صمام البوابة الهوائية QM15K؛ الحد الأقصى لمعدل التدفق: 300 كجم/دقيقة
• مروحة واحدة لنظام إزالة الغبار: 7.5 كيلو واط، وحدة تجميع غبار خرطوشة مرشح سعة 12 مل، صندوق استقرار
• تركيز الغبار: ≤90 ملغ/م3
• ضوضاء الجهاز: ≤85 ديسيبل
• إجمالي القدرة: ~ 45 كيلووات

فحص الصلابة للماكينة

آلة اختبار الموجات فوق الصوتية

ماكينة الثقب

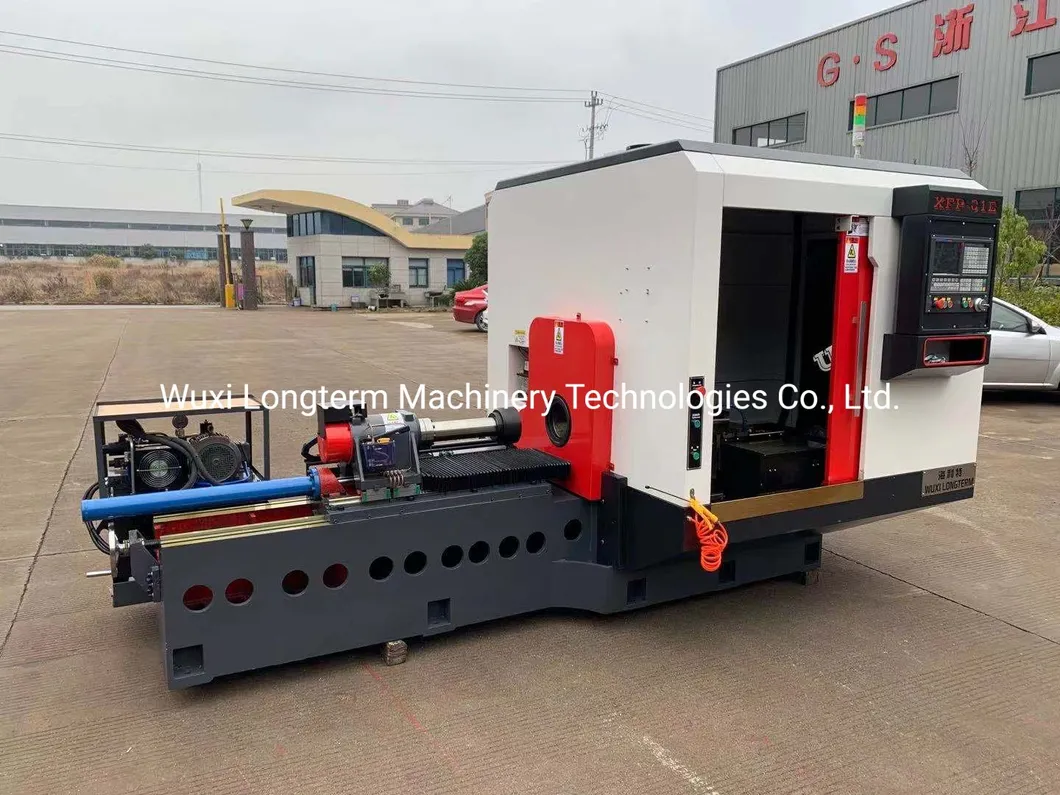

آلة رعد درجة الحرارة (CNC)

المواصفات

• معالجة الكائن: نطاق القطر: 232-267 مم | نطاق الطول: 1365-1787 مم
• نظام التحكم: يعتمد العلامة التجارية المحلية الشهيرة بكين KND1000Tci التحكم المؤازر ذو المحورين
• طاقة المحرك الرئيسية: محرك ذو تردد متغير بقدرة 15 كيلو واط
• سرعة عبور سريعة: المحور Z: 10 أمتار/دقيقة، X السير: 10 أمتار/دقيقة
• حامل الأداة: نموذج سكين الصف
• الحد الأقصى لقطعة التشغيل للتثبيت: 267
• نطاق سرعة عمود الدوران: 100-600 r/min
• مزود بأسطوانة زيت حامل الجزء العلوي الخلفي، تغذية محورية لإحكام ربط قطعة العمل
• مجهز بأسطوانة تفريغ (تشمل الوظائف اليدوية وشبه الآلية) لإخراج القطعة بعد المعالجة
• تثبيت قطعة العمل يعتمد الوضع على سطح القوس الأمامي وإحكام ضبط موضع القوس الخلفي
• تكوين جهاز التشحيم المركزي التلقائي
• أجزاء حيوية الصندوق الكهربائي القوية Schneider
• تكوين صندوق الشرائح (التكوين القياسي)
• جهاز تبريد محصز لتأمين تبريد ممتاز (3 مجموعات)
• منطقة المعالجة مغلقة ومحمية تماماً
• أداة الماكينة مزودة بثلاثة مصابيح ألوان

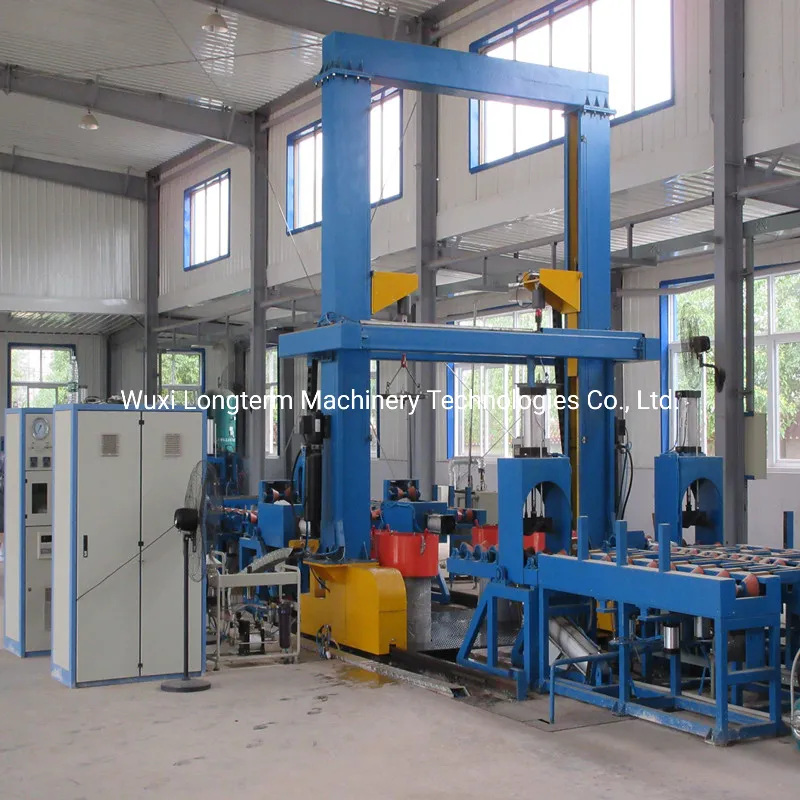

ماكينة اختبار التوسعة (ماكينة اختبار هيدروستاتي)

معلمات الماكينة

• طول أسطوانة الغاز: 800 إلى 2700 مم
• القطر: 279~540 مم
• مستوى الصوت: 40~310L
• وزن أسطوانة الغاز: ≤150 كجم
• بيئة العمل: رطوبة نسبية ≤85% | هواء مضغوط: 0.4~0.7 ميجاباسكال | بخار مشبع: ≥140 درجة مئوية، 0.5 ميجا باسكال | كهرباء: 415 فولت±10% 50 هرتز±2 هرتز | ارتفاع مسار القيادة: 7 أمتار
• المواصفات الفنية: برنامج الإنتاج: 8 ساعات/نوبة، نوبتان/يوم | الإيقاعات: 16-20 قطعة/ساعة | ضغط تصميم النظام: 50 ميجاباسكال | ضغط اختبار الماء: 20~40ميجاباسكال | أدنى درجة من دقة التشوه المتبقي: 0.1 جرام

آلة تفجير طلقة الأشعة الداخلية

المواصفات الفنية الرئيسية

• وزن أسطوانة واحدة ≤220 كجم
• الأسطوانة الفولاذية: 4 φ 219-φ 267 × 800-2200 (أربع محطات)
• تأثير التنظيف: GB8923-88A-B Sa2.0
• مواصفات المقذوف: φ 0.8-1.0 مم
• أبعاد الجهاز: 7000×5080×3750 مم
• لقطات بلاسر 2 طراز ST60-DC-2D | ضغط العمل: 0.7 ميجاباسكال | استهلاك الهواء: 7 م3/دقيقة
• آلية دوران الأسطوانة الفولاذية 2 بقدرة 1.1 كيلووات
• مستوى التهوية: 5000 م3/الساعة | طاقة تجميع الغبار: 7.5 كيلو واط
• تحميل (تفريغ) الأسطوانة الفولاذية بتعيين 1 مغناطيس كهربائي دائم

آلة زخرفة

معلمات الماكينة

• المادة: 34CrMo4 (35 حركة بطيئة)، 37Mn، 30 CrMo
• السلوك الميكانيكي: صلابة جسم القنينة بعد النكوش والتمزج HB248-300 | القطر: φ 219-406 مم | الطول: 600-2200 مم | سُمك الجدار: 5-12 مم | الوزن ≤ 120 كجم
• سرعة الطباعة: صف واحد: 70-90 وحدة/ساعة | صفين: 50-70 وحدة/ساعة | ثلاثة صفوف: 35-45 وحدة/ساعة | أربعة صفوف: 30-40 قطعة/ساعة
• متطلبات الطباعة: عدد الخطوط 1-4 | ارتفاع الخط 6-12 مم | عمق الخط 0.4-0.6 مم | كتابة متساوية دون مسافات بادئة إضافية

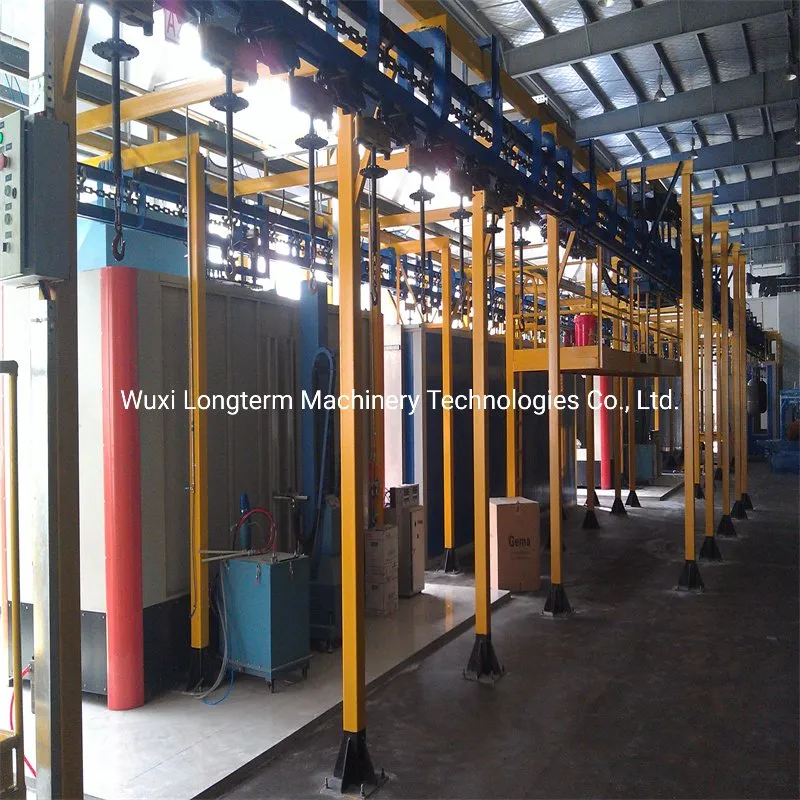

آلة طلاء للمساحيق

تدفق العملية

• تحميل الزجاجات ← رش المساحيق التلقائي ← المعالجة ← التبريد القسري ← تفريغ الزجاجات

المواصفات الفنية وإرشادات التصميم

• بطانة فولاذية لأسطوانات الغاز الطبيعي (مادة 34CrMo4)
• سمك الجدار: 4 مم إلى 12 مم | الوزن الأقصى ≤100 كجم | الطول ~ 2000 مم | القطر 232-267 مم
• طريقة الإنتاج: خط تجميع تلقائي (حمولة نقطة واحدة 100 كجم) بنظام تعليق دوار
• سرعة خط مصممة قابلة للضبط: 0~0.5 م/دقيقة و 0~1.0 م/دقيقة
