📋 ملخص المعلومات الأساسية
نموذج رقم.KZO-
نوعمصنع فصل الهواء
موضوعالهواء
وضع الانفصالالتبريد المفرط
نوع التشغيلنوع المستمر
تركيبأفقي
نوع الطرد المركزيدوامة الطرد المركزي الأفقي
التقطير المعدات النوعمعدات التقطير الجزيئي
استخراج برج النوعبرج الاهتزاز بلايت
الضغطانخفاض الضغط
حالةجديد
الاستخدامفصل صناعي، سائل الغاز، فصل الهواء
نوع المنتجالنيتروجين والأكسجين
الميزةإنتاجية عالية
معدل الإنتاج100%
نوع التسويقمنتج بيع ساخن
اللونمخصص
متوسطمجموعة واحدة
حزمة النقلحزمة جديرة بالإبحار
تخصيصمخصص
الأصلالصين
رمز النظام المنسق84196019
القدرة الإنتاجية20 مجموعة في السنة
⚙️ وصف المنتج
مصنع فصل الهواء المبردة
تختلف عملية امتزاز أرجوحة الضغط (PSA)، ونحن نعتمد عملية التقطير المفرط لصنع محطة فصل الهواء.
ومن خلال هذه العملية، يمكن فصل الغازات النقية عن الهواء عن طريق تبريدها أولاً حتى تتشرب الخمور، ثم تقوم بشكل انتقائي بتقطيعها في درجات حرارتها المغلية المختلفة. يمكن أن ينتج منتج غاز عالي النقاء.
📊 معلمات المنتج
| مواصفات مصنع الأكسجين في التبريد |
| حالة التصميم |
الضغط الجوي |
مم زئبق |
760 |
| درجة الحرارة المحيطة |
درجة مئوية |
32 |
| الرطوبة النسبية |
% |
75 |
| معلمات الأداء الرئيسية |
خرج الأكسجين |
NM3/h |
كمتطلبات المستخدم |
| نقاء الأكسجين |
% |
99.6 |
| ضغط العمل |
MPA |
وفقًا للتصميم النهائي |
| مصدر الطاقة |
الجهد |
V |
380/220 (يخضع لحالة المستخدم) |
| التردد |
هرتز |
50 (يخضع لحالة المستخدم) |
| إجمالي استهلاك الطاقة |
كيلووات |
وفقًا للتصميم النهائي |
📸 صور مفصلة للمكونات

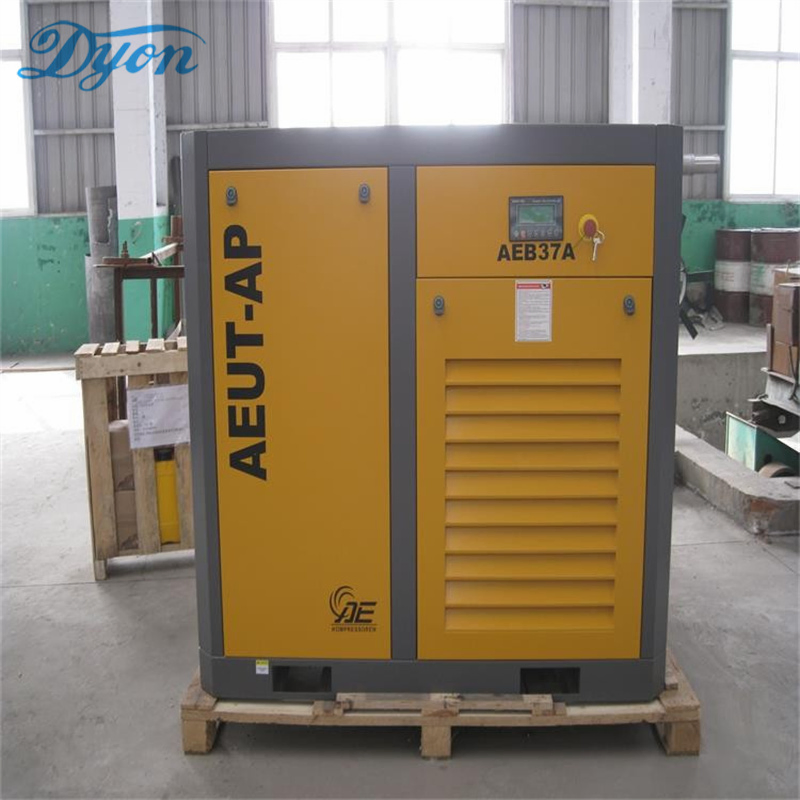

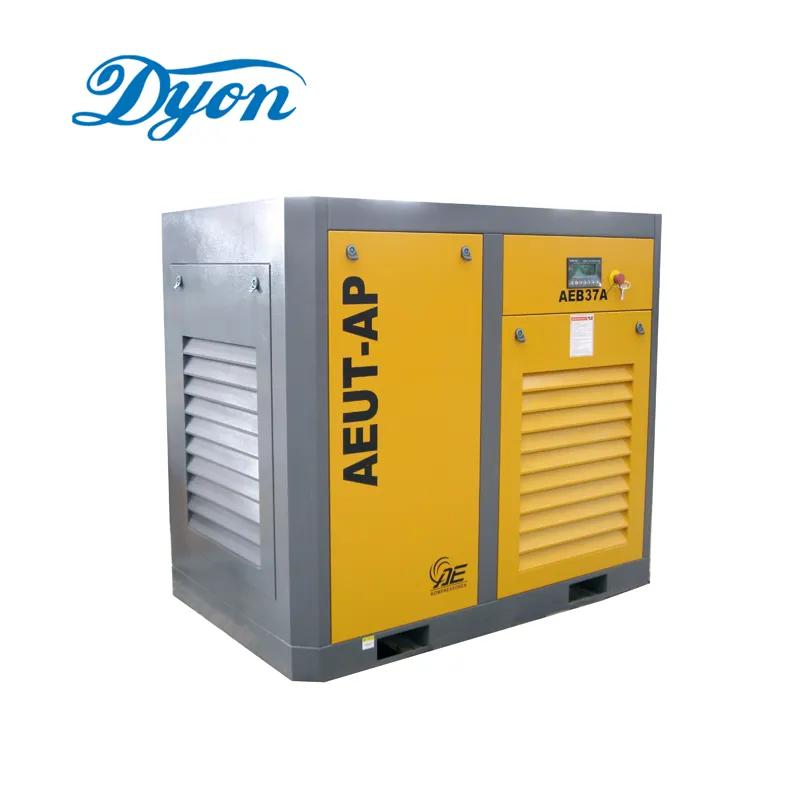

⚡ ضاغط الهواء
سيتم ضغط هواء المدخل إلى الضغط حسب العملية المطلوبة. هو رش - [أويل-سملّور] برغي ضاغط ، صندوق - جسم بناء ، هو يتلقّى ضوضاء منخفضة ، كاملة آلة جمع غاز ، شحم ، ماء ، كهربائيّة ، تبريد وجهاز إلى واحدة ، حقّق آلة وضربة يصبح واحدة جسم.

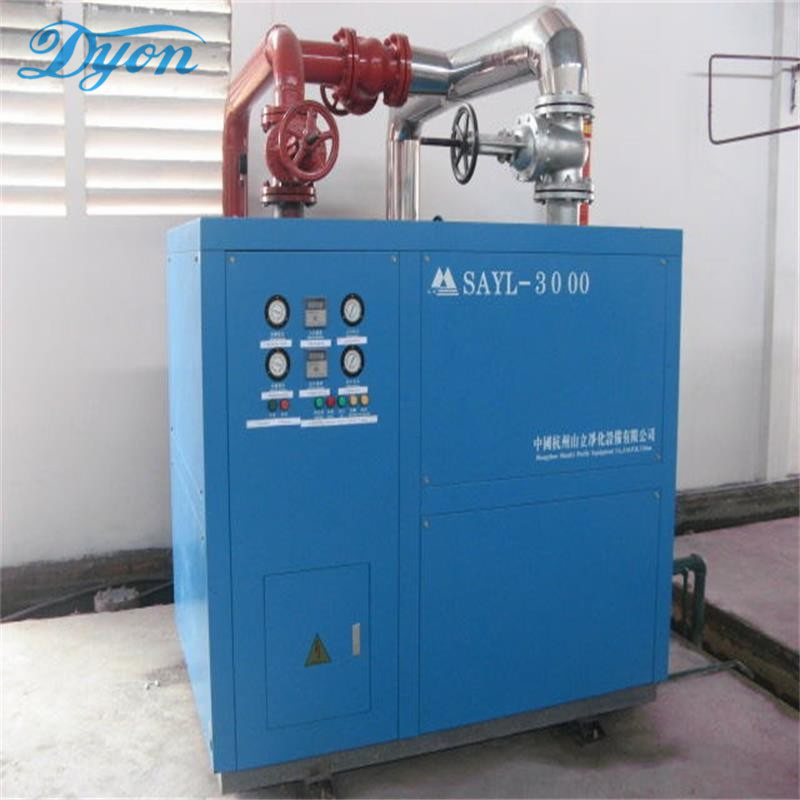

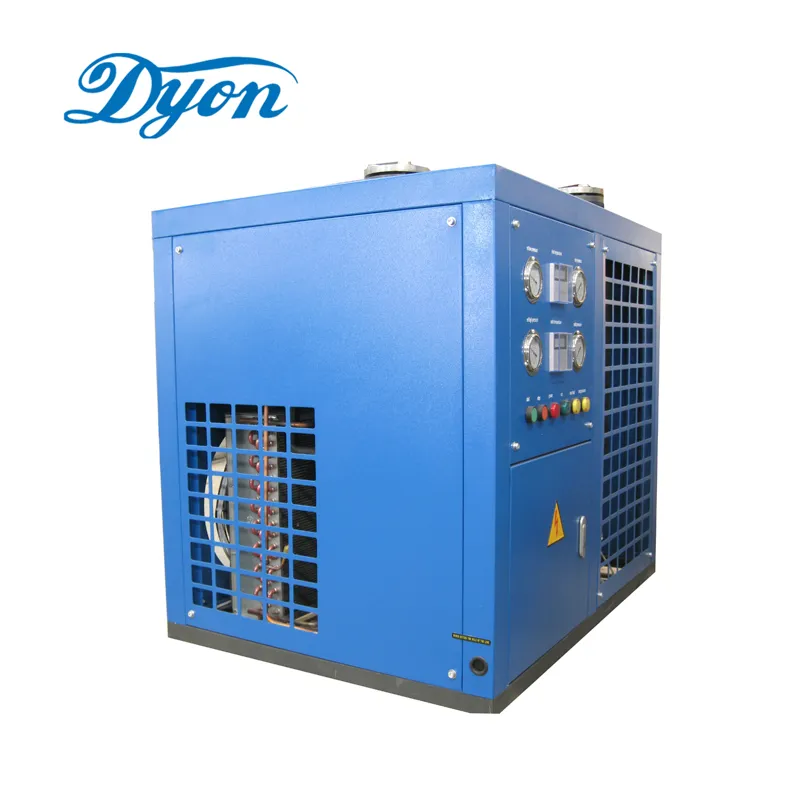

⚡ وحدة التبريد المسبق
تبلغ درجة حرارة مخرج الهواء المضغوط حوالي 40 درجة مئوية وهو أعلى من اللازم لتشغيل السيئات الجزيئية منخفضة التدفق بكفاءة عالية، من أجل زيادة أداء السيفز الجزيئية، يلزم وجود وحدة تبريد أولي.

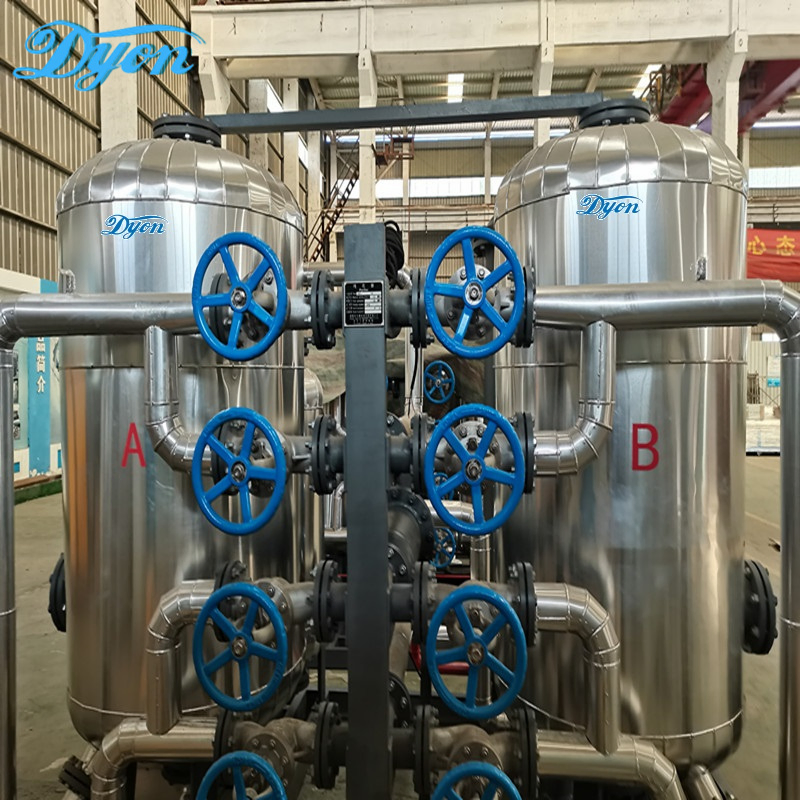

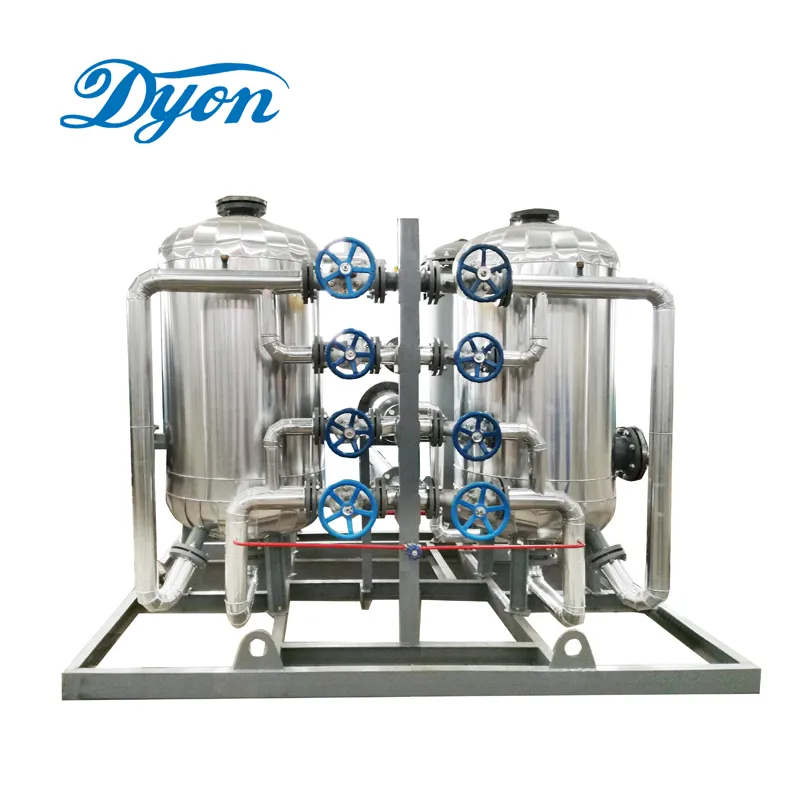

⚡ جهاز تنقية الهواء
يتم إزالة الملوثات المتبقية في هواء العملية مثل الرطوبة وثاني أكسيد الكربون والأسيتيلين (وما إلى ذلك) قبل الدخول إلى المبادل الحراري الرئيسي، ويتم اعتماد نظام المناخل الجزيئي.

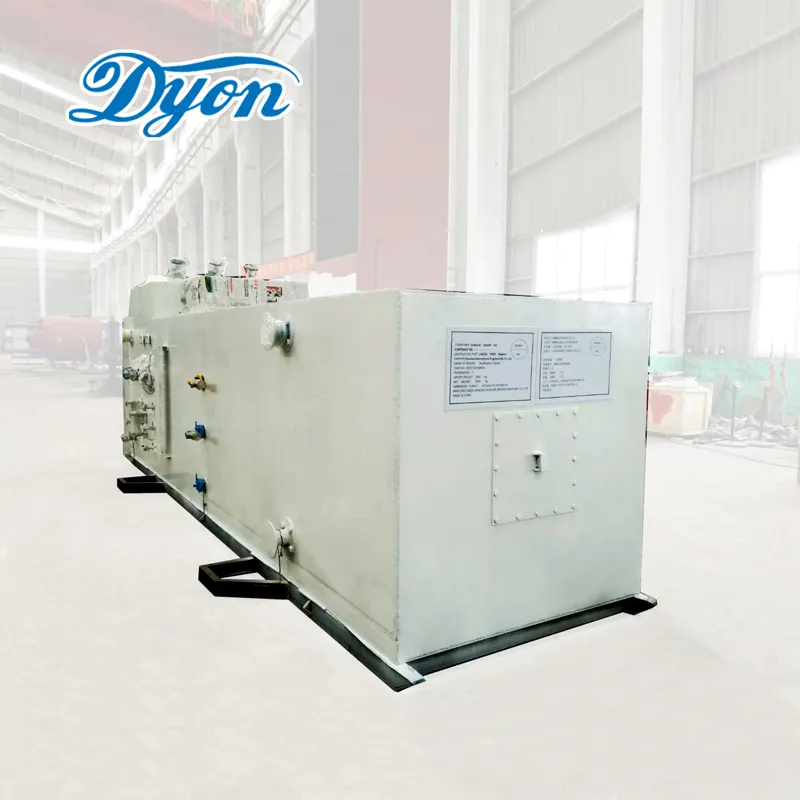

⚡ عمود الكسورة
وهي تعتمد على الميتبادل الحراري من النوع الزعنفي، المصنوع من الألومنيوم، وتزيد من عاطفة تبديل الحرارة، وتضغط على الضغط التشغيلي، وتقلل من استهلاك الطاقة إلى أقصى حد، الأمر الذي يوفر التكلفة.

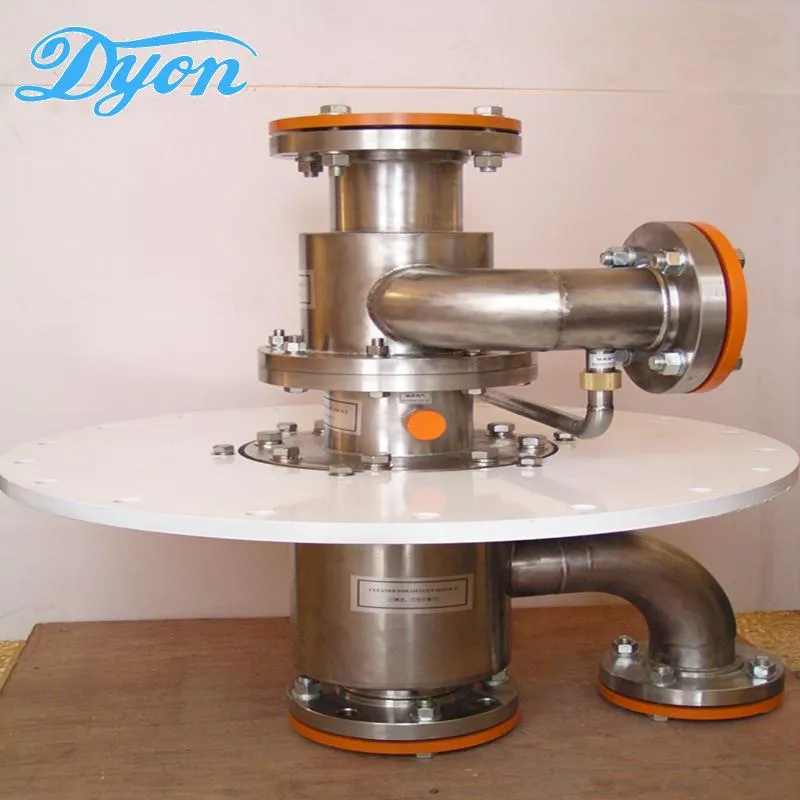

⚡ الممدد التوربيني
الممدد التوربين يشار إليه أيضا بالممدد التوربيني هو توربين طرد مركزي أو محوري التدفق، يتم من خلاله توسيع الغاز عالي الضغط لإنتاج العمل. إنه أحد الأجزاء الأساسية من النبات بأكمله.

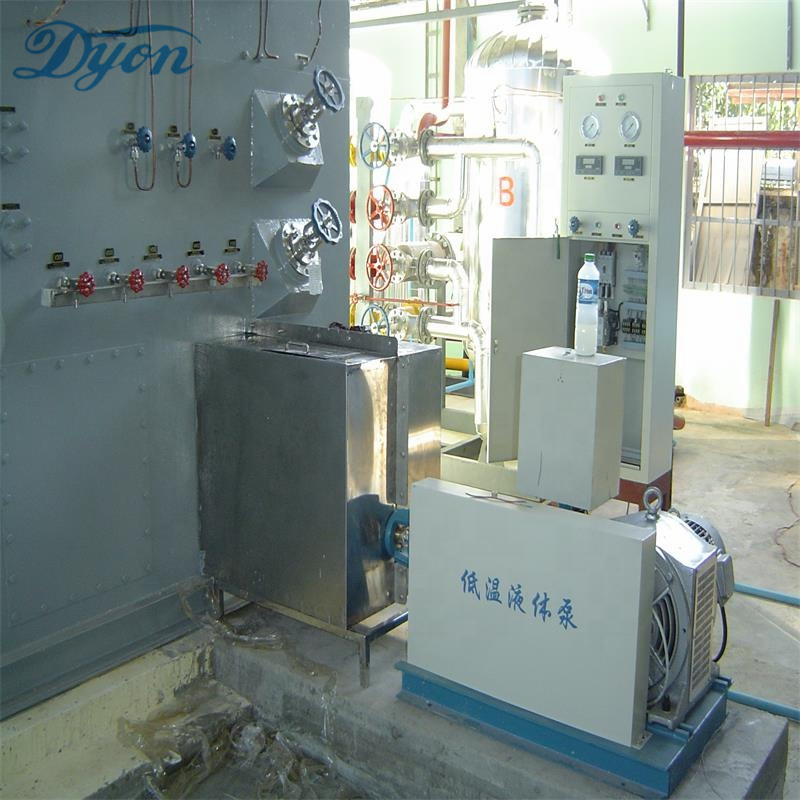

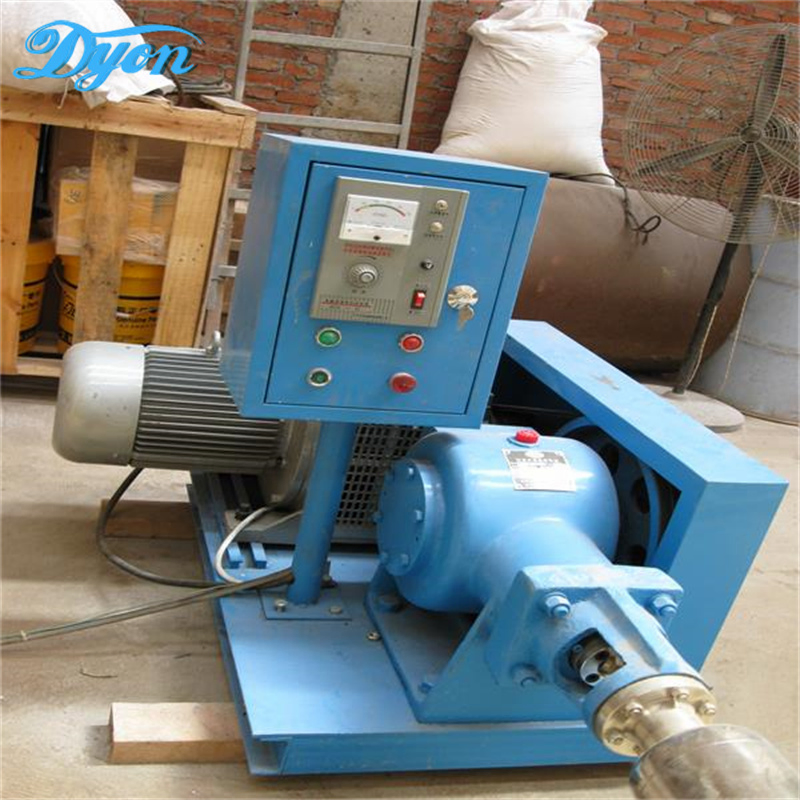

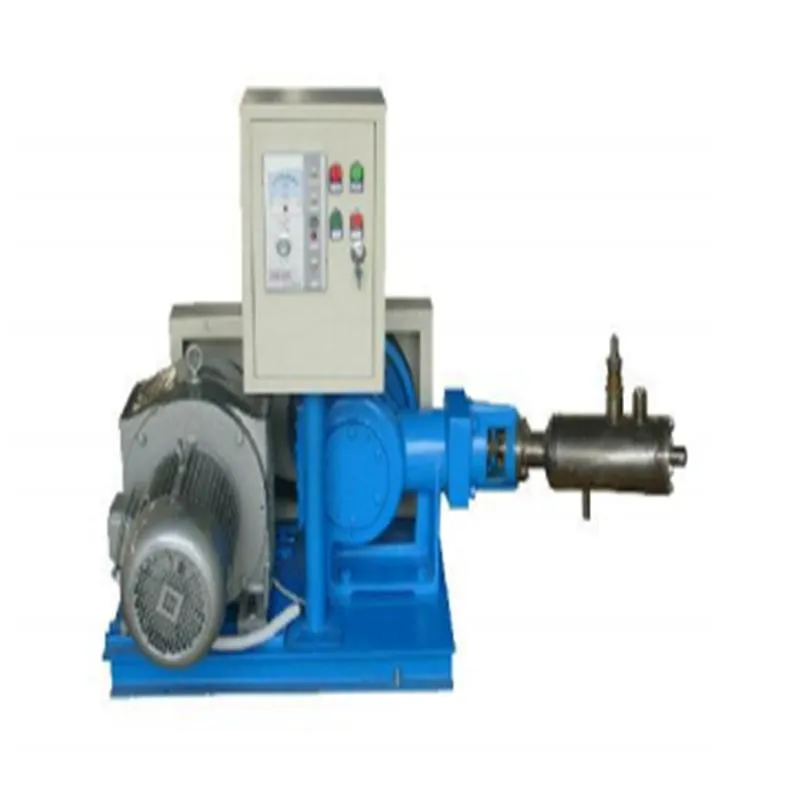

⚡ مضخة سائل
مضخة السائل هي نوع من مضخات التبريد المفرط السائل، والتي يمكن من خلالها زيادة ضغط الأكسجين/النيتروجين لتحقيق الغرض من نقل الأكسجين.
⭐ مزاياتنا التنافسية
- جميع الماكينات ذات الوحدات عبارة عن بنية مركبة على حافات، متصلة بأنبوب قصير ذي حجم ثابت، وليس من الصعب تركيبها.
- قد يؤدي استخدام تقنية الضغط الداخلي لضخ الأكسجين السائل إلى إنتاج أكسجين عالي الجودة يمكن استخدامه في الصناعة.
- يتم تشغيل المجموعة الكاملة من المنشأة بشكل سهل، ومن السهل تشغيلها، كما أنها ملائمة للصيانة، كما نقدم قطع غيار لمدة عامين بحرية.
- اضبط فلتر إزالة زيت خط الأنابيب رباعي المراحل باستخدام عنصر فلتر مستورد. يجب استبدال كل عنصر فلتر بمراقبة لتذكير المستخدمين باستبدال عنصر الفلتر بشكل منتظم، مما يمنع الزيت والماء في الهواء من دخول جهاز تنقية الهواء وتفسير البرج.
- تصميم وتصنيع نظام برج التنظيف الخارجي للبرج الذي يعمل بقطع غيار، لا حاجة إلى فتح لتنظيف الزيت في البرج الذي يعمل بقطع غيار، وتجنب مشكلة إزالة وإعادة تحميل الصفوة، وقطع ولحام أنابيب الألومنيوم واكتشاف التسرب.
- كل برج التجزئة ممتلئ برليت اللؤلؤ المقاوم للمياه (الضوء)، والذي يضمن وقت بدء التشغيل لإنتاج الأكسجين العادي بسبب تأثير التبريد الممتاز.
- فالتكنولوجيا المتقدمة التي يتم تبنيها في كل وحدة من الوحدات قادرة على الحد من استهلاك الطاقة إلى حد كبير، وتوفير رسوم الكهرباء في نفس الوقت.

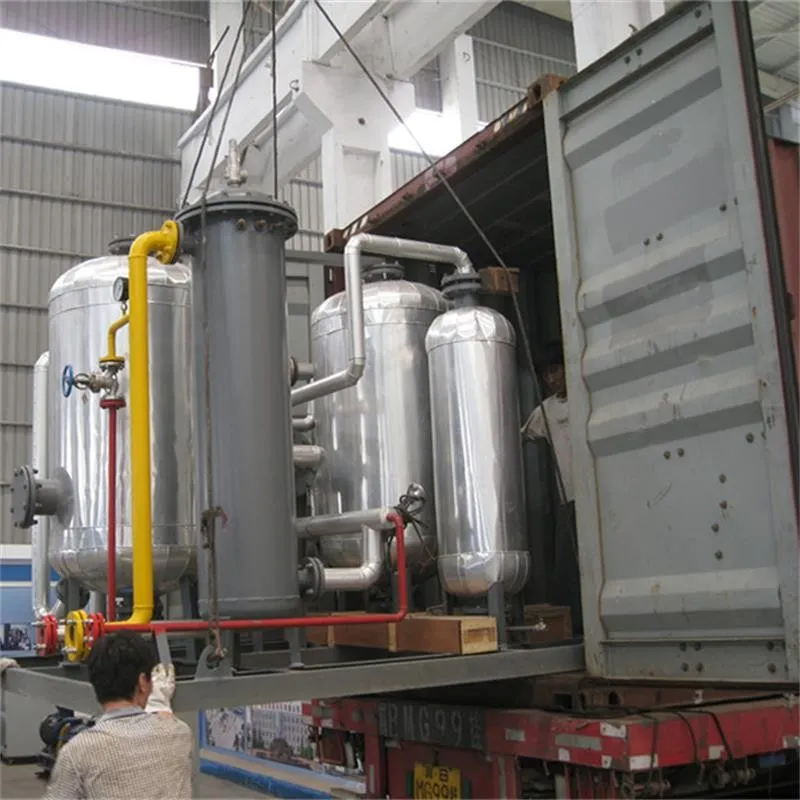

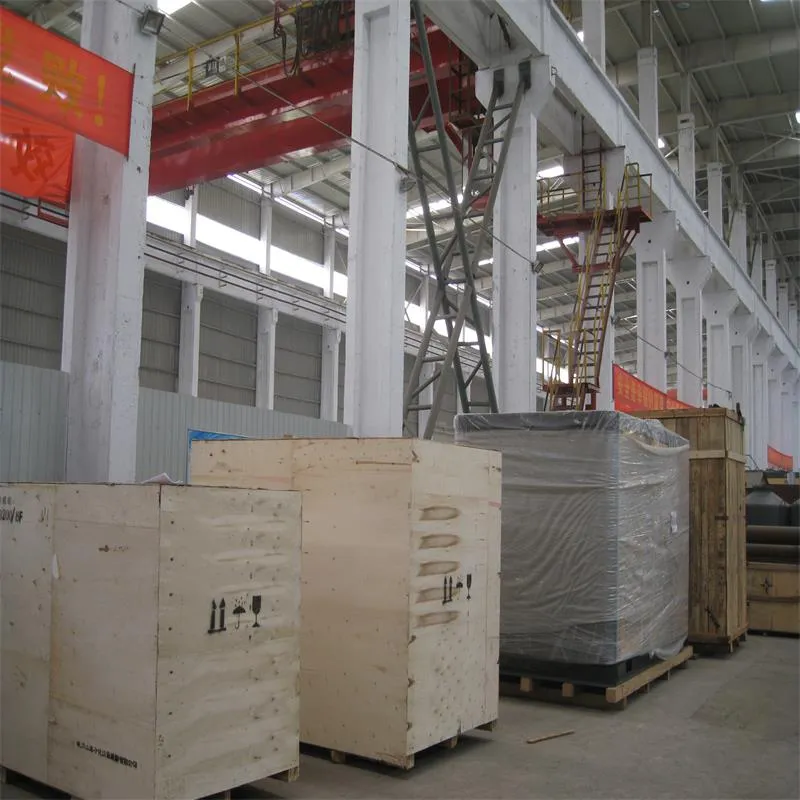

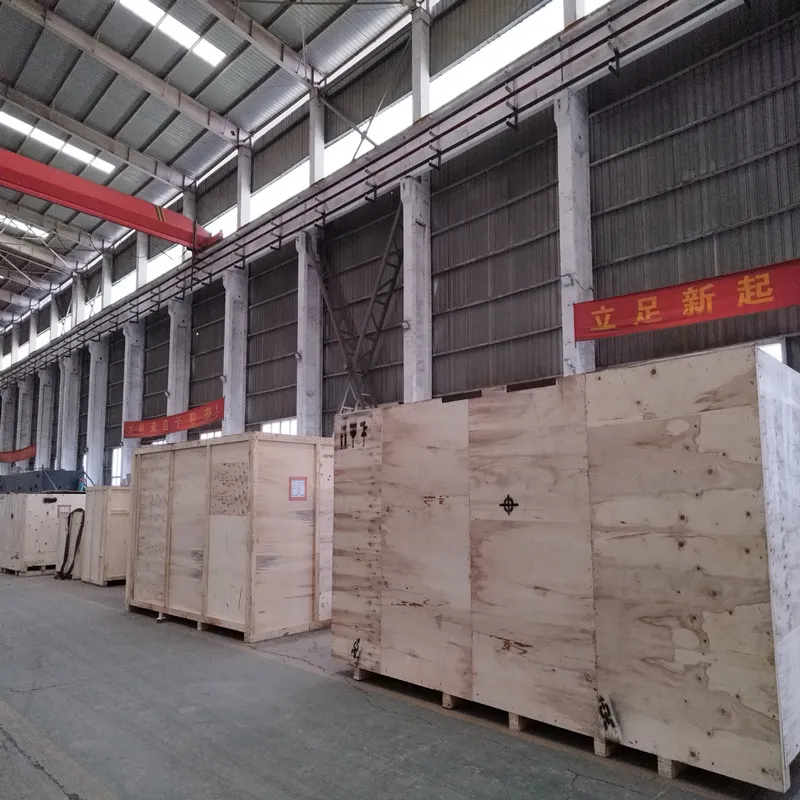

📦 التغليف والشحن
يتم تعبئة جميع البضائع حسب الحاجة كمعيار للنقل.
📜 الشهادات وبراءات الاختراع
من أجل تحسين أداء المعدات وتزويد العملاء بمنتجات أفضل، تم إنشاء مركز أبحاث وتطوير. بعد البحث المتواصل والإبداع، إلى جانب الطلب في السوق، تم اختراع العديد من الأجهزة لتحسين أداء المعدات. فيما يلي عرض جزئي لشهادة براءة الاختراع:
🏆 المشروع الناجح
🛒 المنتجات ذات الصلة
| الطراز |
خرج GO2 ونقاوة |
خرج GN2 ونقاوة |
استهلاك طاقة الوحدة |
المنطقة المحتلة |
| KZO-20 |
20 م3/الساعة، ≥99.6% |
-- |
1.4KWH/NM3 O2 |
100 متر مربع تقريبًا |
| KZO-30 |
30 م3/الساعة، ≥99.6% |
-- |
1.4KWH/NM3 O2 |
100 متر مربع تقريبًا |
| KZON-30/30 |
30 م3/الساعة، ≥99.6% |
30 م3/الساعة، ≥99,999% |
1.4KWH/NM3 O2 |
100 متر مربع تقريبًا |
| KZO-40 |
40 نانم3/ساعة، ≥99.6% |
-- |
1.4KWH/NM3 O2 |
حوالى 150M2 |
| KZON-40/40 |
40 نانم3/ساعة، ≥99.6% |
40 م3/الساعة، ≥99,999% |
1.4KWH/NM3 O2 |
حوالى 150M2 |
| KZO-50 |
50 م3/الساعة، ≥99.6% |
-- |
1.4KWH/NM3 O2 |
حوالى 150M2 |
| KZON-50/50 |
50 م3/الساعة، ≥99.6% |
50 م3/الساعة، ≥99,999% |
1.4KWH/NM3 O2 |
حوالى 150M2 |
| KZO-80 |
80 م3/الساعة، ≥99.6% |
-- |
1.38 كيلو كورانه/NM3 O2 |
حوالى 150M2 |
| KZON-80/80 |
80 م3/الساعة، ≥99.6% |
80 م3/الساعة، ≥99,999% |
1.38 كيلو كورانه/NM3 O2 |
حوالى 150M2 |
| KZO-100 |
100 م3/الساعة، ≥99.6% |
-- |
1.38 كيلو كورانه/NM3 O2 |
210M2 تقريبًا |
| KZON-100/100 |
100 م3/الساعة، ≥99.6% |
100 م3/الساعة، ≥99,999% |
1.38 كيلو كورانه/NM3 O2 |
210M2 تقريبًا |
| KZO-120 |
120 نانم3/ساعة، ≥99.6% |
-- |
1.38 كيلو كورانه/NM3 O2 |
210M2 تقريبًا |
| KZON-120/120 |
120 نانم3/ساعة، ≥99.6% |
120 م3/الساعة، ≥99,999% |
1.38 كيلو كورانه/NM3 O2 |
210M2 تقريبًا |
| KZO-160 |
160 م3/الساعة، ≥99,6% |
-- |
1.3KWH/NM3 O2 |
250M2 تقريبًا |
| KZON-160/160 |
160 م3/الساعة، ≥99,6% |
160 م3/الساعة، ≥99,999% |
1.3KWH/NM3 O2 |
250M2 تقريبًا |
| KZO-180 |
180 م3/الساعة، ≥99,6% |
-- |
1.3KWH/NM3 O2 |
250M2 تقريبًا |
| KZO-200 |
200 م3/ساعة، ≥99.6% |
-- |
1.3KWH/NM3 O2 |
250M2 تقريبًا |
| KZO-250 |
250 م3/الساعة، ≥99.6% |
-- |
1.3KWH/NM3 O2 |
250M2 تقريبًا |
| KZO-300 |
300 م3/الساعة، ≥99.6% |
-- |
1.3KWH/NM3 O2 |
250M2 تقريبًا |
| KZO-350 |
350Nم3/الساعة، ≥99.6% |
-- |
1.3KWH/NM3 O2 |
250M2 تقريبًا |
❓ الأسئلة الشائعة (FAQ)
ما هي عملية التبريد العميق (المبردة) المستخدمة في مصنع فصل الهواء؟
عملية التبريد العميق تعتمد على إسالة الهواء الجوي وتسييله تحت درجات حرارة منخفضة للغاية، ومن ثم فصل الغازات مثل الأكسجين والنيتروجين بالتقطير المجزأ بناءً على اختلاف درجات غليانها، مما يضمن الحصول على غازات عالية النقاء مقارنة بالتقنيات الأخرى.
ما هي درجة نقاء الأكسجين التي يمكن أن يحققها هذا النظام؟
تصل نقاوة الأكسجين المنتج في مصانعنا إلى 99.6% أو أكثر، وهي نسبة ممتازة ومطابقة للمواصفات القياسية المطلوبة للاستخدامات الصناعية والطبية بكفاءة عالية.
هل تركيب هذه الوحدات وصيانتها معقد؟
لا، حيث تم تصميم جميع المعدات وتثبيتها على قواعد أو حافات (Skid-mounted) مسبقة التوصيل بأنابيب ذات مقاسات محددة. يسهل هذا التصميم عمليات النقل والتركيب في الموقع ويقلل من تعقيد الصيانة الدورية.
كيف يتم ضمان عدم دخول الزيت والماء لبرج التجزئة؟
نعتمد على فلتر إزالة زيت متعدد المراحل (4 مراحل) ومزود بعناصر فلترة مستوردة ونظام مراقبة لتذكير المستخدم باستبدالها بشكل دوري، مما يحمي المنخل الجزيئي وبرج التجزئة من الملوثات.
ما هي ميزة استخدام نظام التبريد الخارجي ومواد العزل بالبرج؟
برج التجزئة معزول تماماً برمل اللؤلؤ المقاوم للماء (بيرلايت)، مما يحافظ على استقرار درجات الحرارة المنخفضة ويسرع من بدء الإنتاج، كما أن نظام التنظيف الخارجي يغني عن إزالة المواد ولحام الأنابيب لتنظيف البرج.
ما مدى توفير الطاقة في هذا الطراز؟
تستخدم مصانعنا تقنيات متطورة مثل المبادلات الحرارية ذات الزعانف المصنوعة من الألومنيوم والممدد التوربيني لتقليل الضغط التشغيلي وزيادة كفاءة استهلاك الطاقة، حيث يتراوح معدل الاستهلاك بين 1.3 إلى 1.4 كيلووات لكل متر مكعب من الأكسجين.
