إن وحدة امتصاص التقلبات الحرارية (VPSA) عبارة عن تقنية فصل غاز متقدمة تستخدم الانتقائية المختلفة في امتصاص جزيئات الغاز لفصل مكونات الغاز. استناداً إلى مبدأ تكنولوجيا VPSA، تعتمد وحدات توليد الأكسجين مادة امتصاص خاصة (نموذج: PU-8، مع توفير تقرير فحص المواد) لتركيز الأكسجين في الهواء وإمداده بفعالية للمستفيدين.
القدرة الإنتاجية: 1000 م3/ساعة ~ 70000 م3/ساعة (ما يعادل الأكسجين السائل: 34 TPD ~ 2403 TPD)، النقاء: 50% ~ 93%
حقن الفحم الغني بالأكسجين في أفران الصهر، وصناعة الفولاذ الكهربائية.
دعم الاحتراق لمعالجة المعادن غير الحديدية مثل النحاس، الرصاص، النيكل، الزنك، القصدير، والذهب.
إنتاج الغاز الغني بالأكسجين، إنتاج أسود الكربون، وإنتاج ثلاثي أكسيد الكبريت وغيرها.
دعم الاحتراق في أفران الزجاج وأفران الأسمنت، والاحتراق الغني بالأكسجين لمحارق النفايات.
عمليات تبييض لب الورق بالوسائل الحديثة.
تقنية OEAA، ومصدر الأكسجين لأجهزة الأوزون.
معلمات نظام PSA-O2 (نقاء الأكسجين: 93%)
| الطراز | إنتاجية الأكسجين (م3/ساعة) | نطاق ضبط الحمل (%) | استهلاك المياه (ت/س) | استهلاك الطاقة (كيلو واط/م3) | منطقة التمثيل (م2) |
|---|---|---|---|---|---|
| نحن-1000 | 1000 (~34 TPD) | 50%~100% | 30 | خاضع للطلب | 468 |
| نحن 3000 | 3000 (~103 TPD) | 50%~100% | 70 | خاضع للطلب | 572 |
| نحن - 5000 | 5000 (~171 TPD) | 50%~100% | 121 | خاضع للطلب | 648 |
| نحن - 8000 | 8000 (~274 TPD) | 25%~100% | 205 | خاضع للطلب | 1350 |
| نحن - 10000 | 10000 (~342 TPD) | 25%~100% | 242 | خاضع للطلب | 1350 |
| نحن-12000 | 12000 (~412 TPD) | 25%~100% | 258 | خاضع للطلب | 1508 |
| نحن - 15000 | 15000 (~514 TPD) | 17%~100% | 363 | خاضع للطلب | 1890 |
| نحن-18000 | 18000 (~617 TPD) | 17%~100% | 387 | خاضع للطلب | 2088 |
| نحن 20000 | 20000 (~686 TPD) | 13%~100% | 482 | خاضع للطلب | 2800 |
* ملاحظة: تستند البيانات أعلاه إلى ظروف التصميم التالية: الضغط الجوي: 101.325 كيلو باسكال؛ درجة الحرارة المحيطة: 21 درجة مئوية؛ الرطوبة النسبية: 80%. يتم تحويل استهلاك الطاقة إلى استهلاك طاقة وحدة لتوليد أكسجين نقي بنسبة 100%.

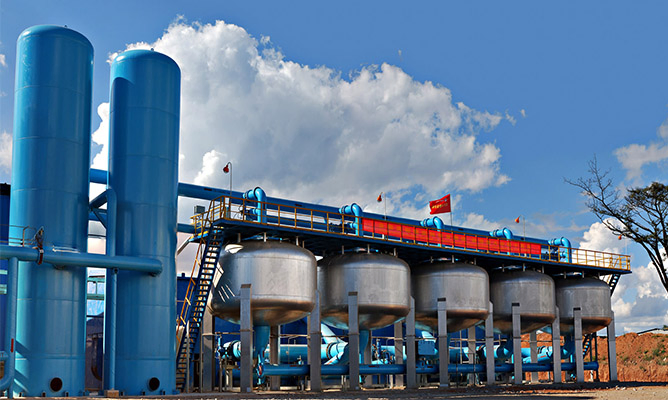

تم بناء وتطوير كبرى مصانع PSA-O2، بما في ذلك أكبر الأنظمة التشغيلية في العالم. تم تشغيل ما يزيد عن 100 مجموعة من وحدات PSA-O2 مما يضمن ريادة واضحة ومستقرة في هذا المجال.
يبلغ استهلاك الطاقة في محطة VPSA-O2 حوالي 0.29 إلى 0.32 كيلو واط/متر مكعب من الأكسجين، وهو ما يعد من بين الأدنى عالمياً. حازت هذه التكنولوجيا الفريدة على المركز الأول وجوائز تقديرية رفيعة في مجالات التطوير العلمي والتكنولوجي.
تميزت التصميمات بإنشاء أول مجموعة من الأنظمة القطرية ذات الممتصات الدائرية المتطورة. كما أثبتت آليات توزيع الهواء والعمليات الداخلية تفوقاً تقنياً مقارنة بالأنظمة التقليدية.
تطوير مادة الامتصاص القائمة على الليثيوم طراز (PU-8) التي تتمتع بقدرة وانتقائية بالغة الارتفاع لامتصاص النيتروجين. بدمج هذه المادة مع تقنيات توزيع التدفق الفريدة، يتم خفض تكلفة إنتاج الأكسجين الكلية بشكل ملحوظ.
أكدت التطبيقات العملية الممتدة ثبات هذه الأنظمة وموثوقية عمل أجهزتها التكميلية، مما يضمن استمرارية التشغيل وتوفير إمدادات الأكسجين دون انقطاع للمنشآت المختلفة.

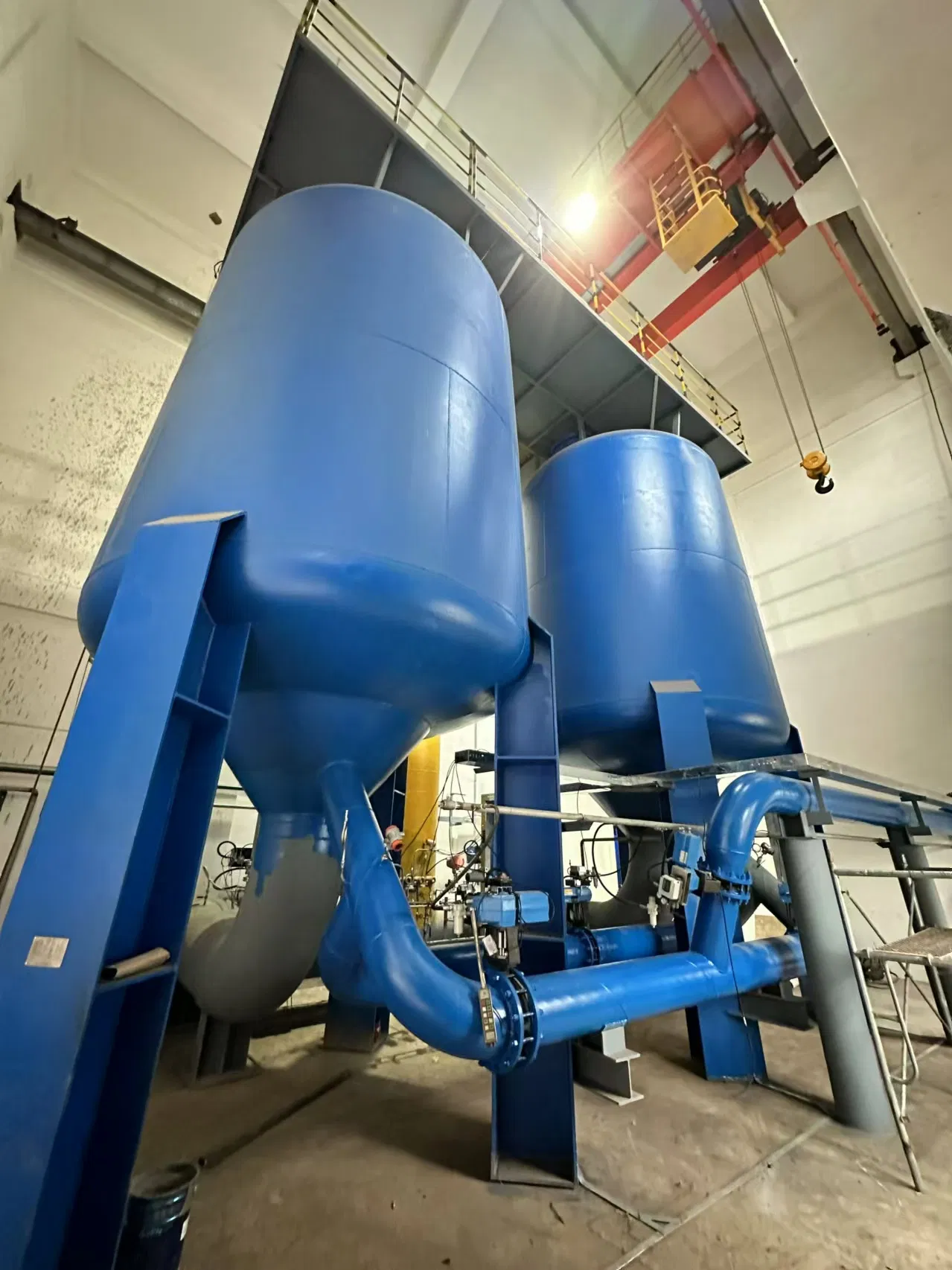

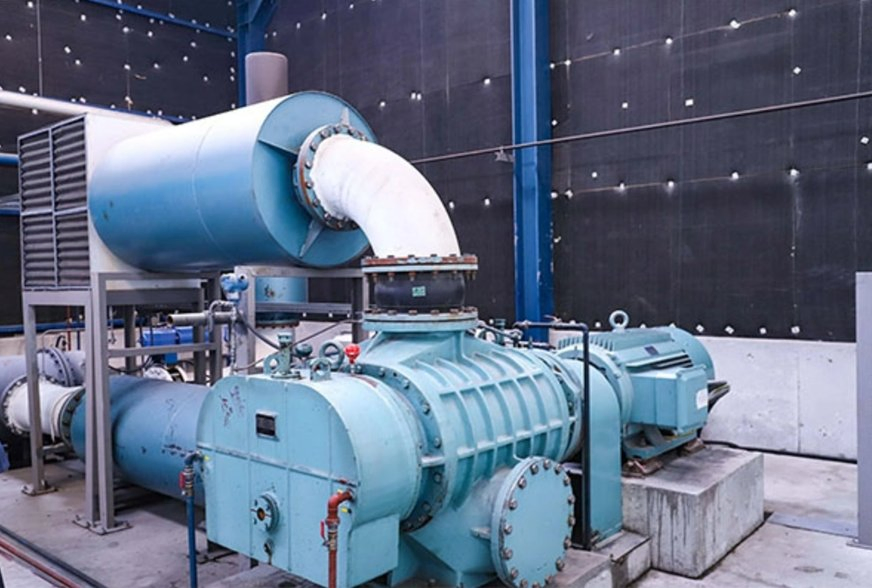

يتم دفع الهواء الخارجي بواسطة مروحة منفاخ للدخول إلى سفينة الامتزاز بعد ترشيحه وتنقيته من الجسيمات الدقيقة والشوائب. يعتمد النظام على ممتص ثنائي الحاويات للحصول على منتج الأكسجين بشكل مستمر.

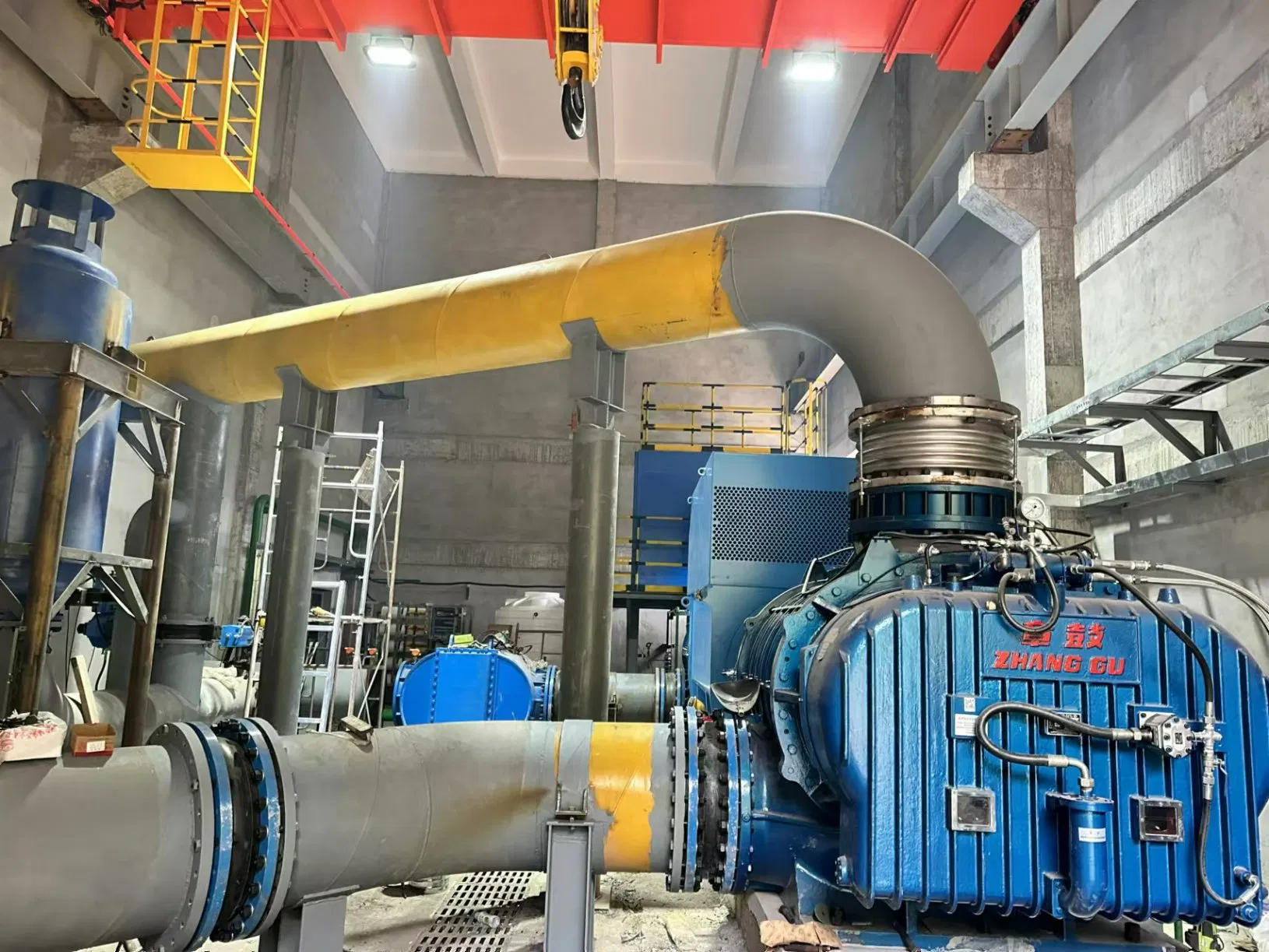

يتم امتصاص النيتروجين وثاني أكسيد الكربون وبخار الماء الموجود في الهواء داخل الوعاء، ويتم تفعيل مضخة تفريغ بعد الامتصاص المشبع للتأكد من تجديد وإزالة المواد العالقة بالكامل. هذا التناوب الدوري للممتصات الثنائية يعمل تحت تحكم نظام PLC ذكي لضمان تدفق الأكسجين بشكل آمن وثابت.
