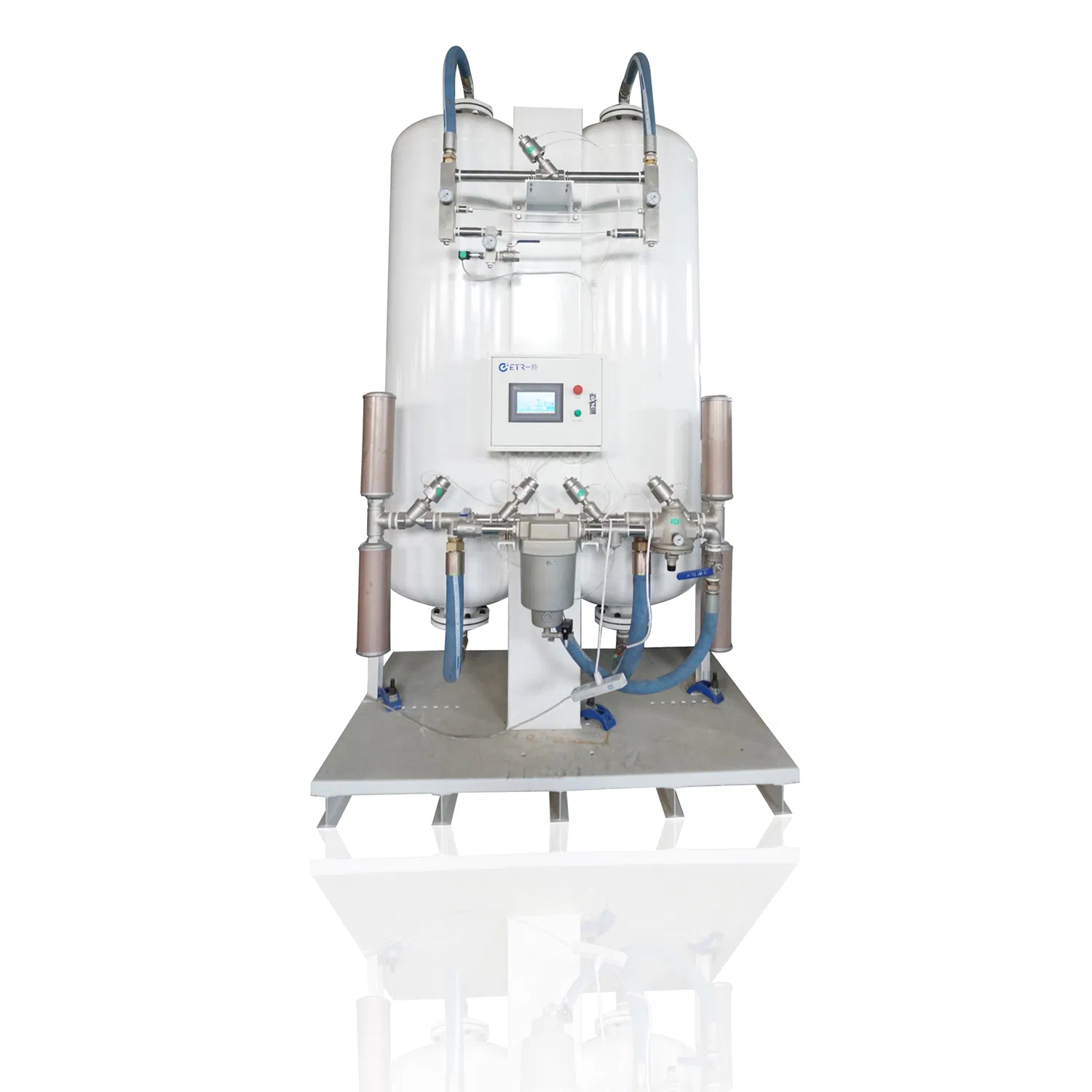

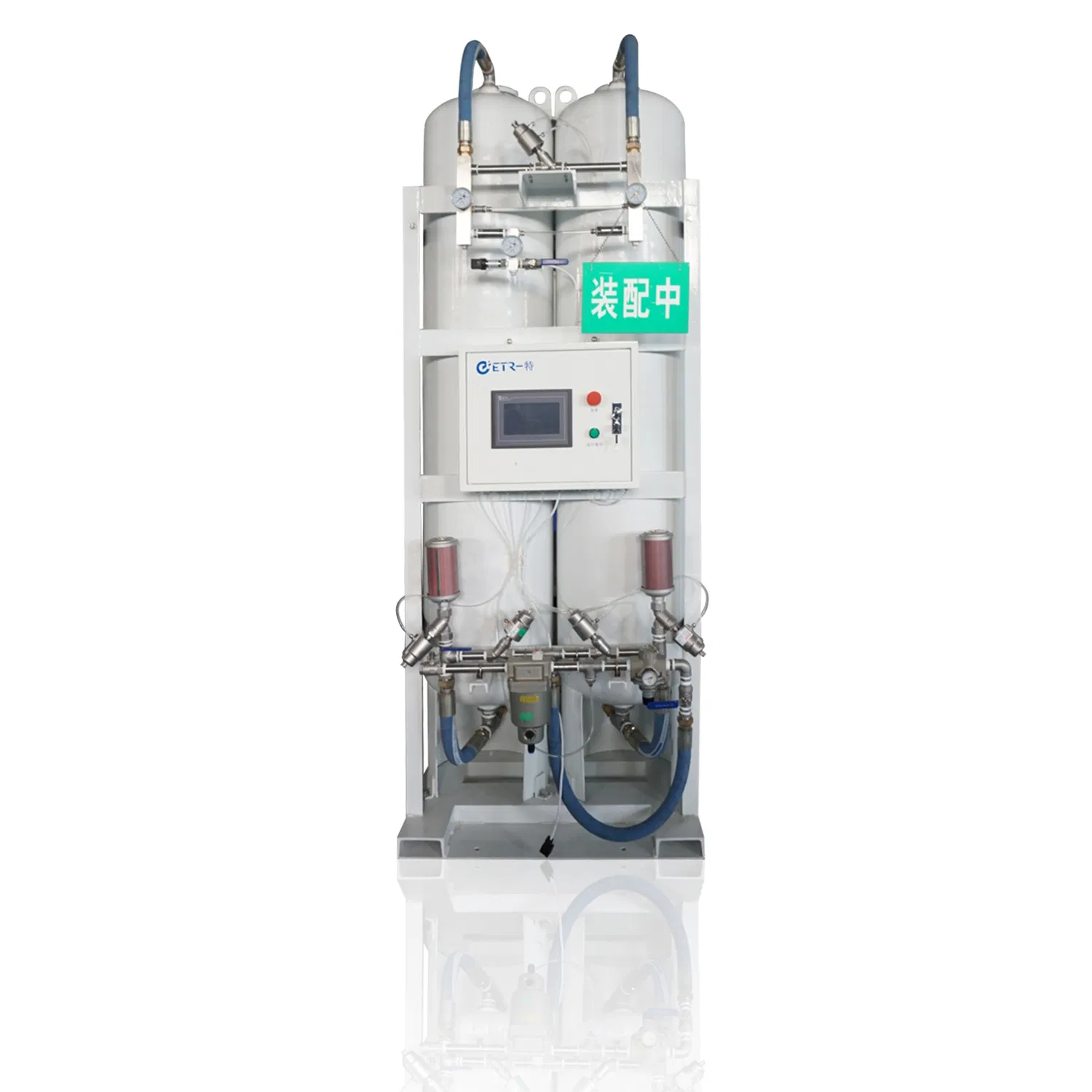

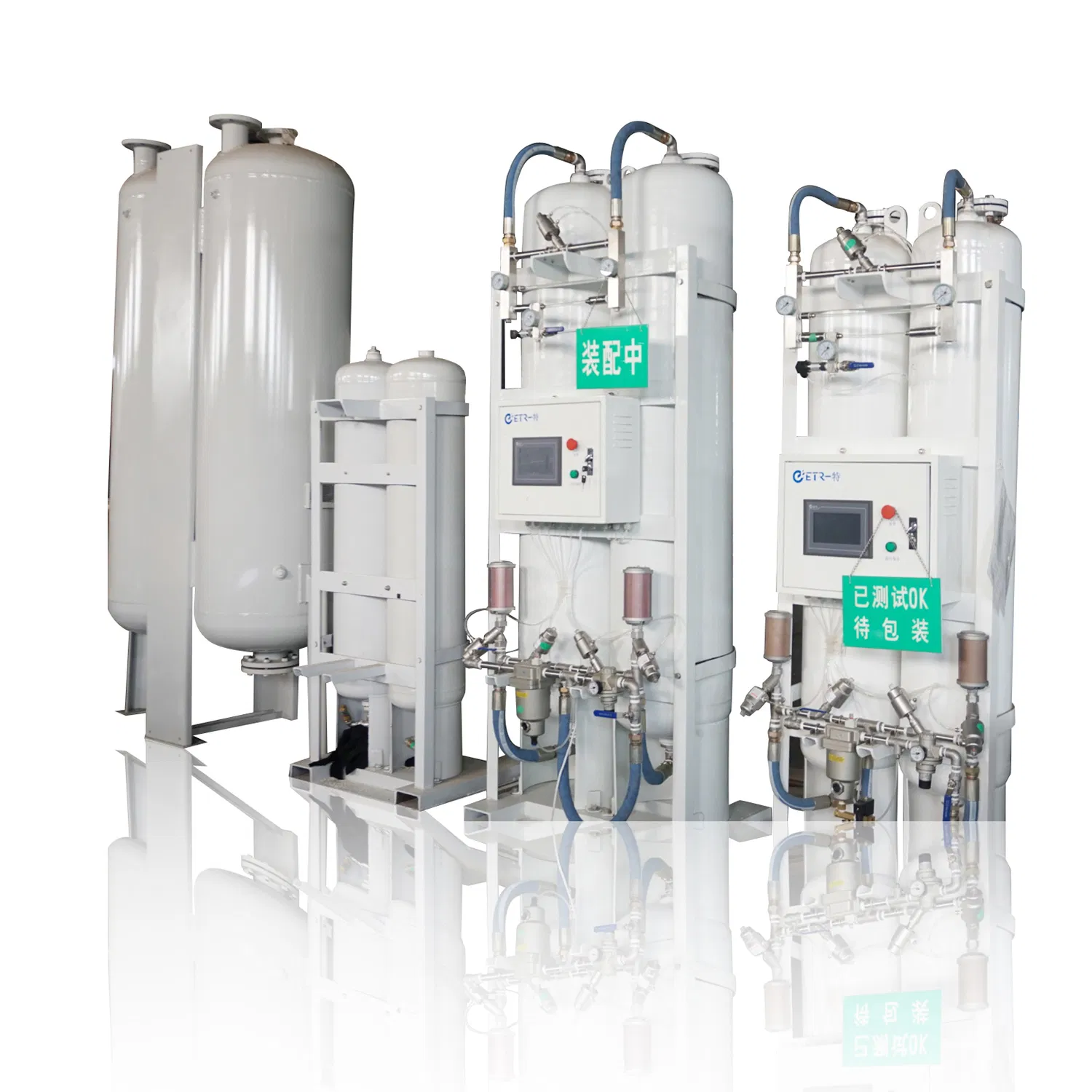

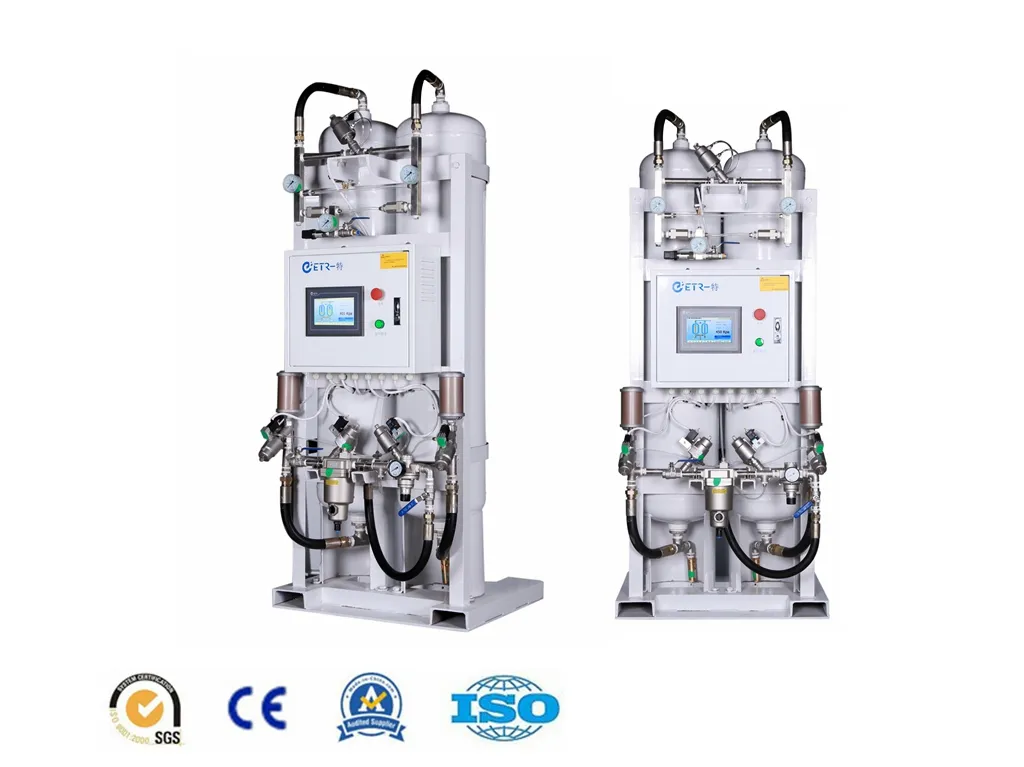

مع مبادئ PSA (امتزاز تأرجح الضغط)، يمكن لمولد الأكسجين الطبي إنتاج أكسجين بنقاء 93% ±3% مباشرة من الهواء المضغوط. وبالمقارنة مع الأكسجين السائل الضخم التقليدي والأكسجين المعبأ في أسطوانات، فإن مولد الأكسجين الطبي في الموقع يقلل التكلفة بنسبة تصل إلى 50%. يمكن للمولد إنتاج الأكسجين حسب الطلب، مما يلغي تماماً قيود المسافة والموقع والنقل.

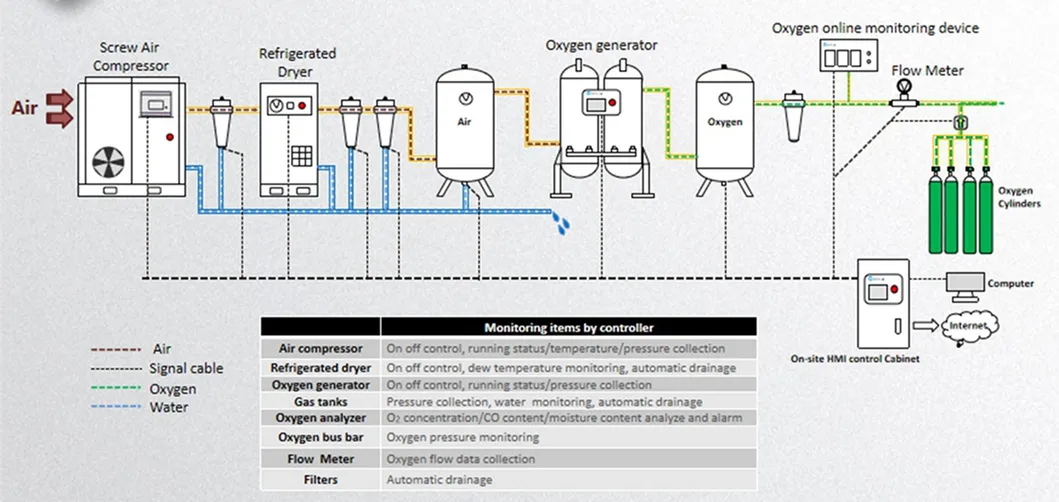

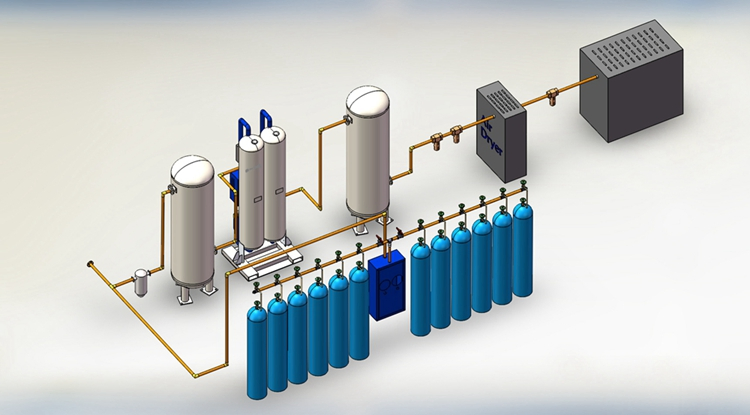

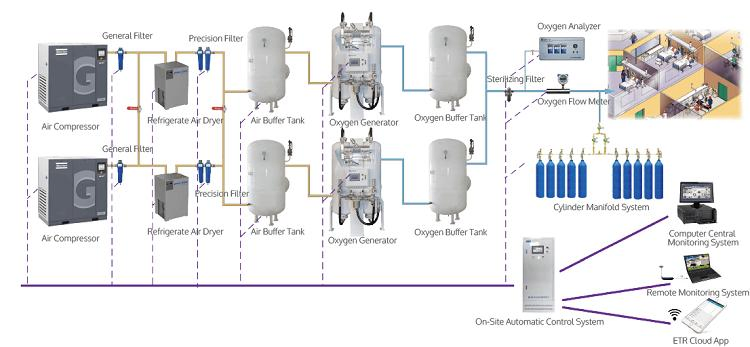

يتم تنقية الهواء المضغوط من خلال مجفف الهواء والمرشحات إلى مستوى معين ليعمل المولد الرئيسي معه. تم دمج حاجز الهواء لتوفير إمداد سلس للهواء المضغوط، وبالتالي لتقليل تقلب مصدر الهواء المضغوط. ينتج مولد غاز الأكسجين الطبي الأكسجين بتقنية PSA (امتزاز تأرجح الضغط)، وهي طريقة توليد الأكسجين أثبتت كفاءتها العالية. يتم تسليم الأكسجين بالنقاء المطلوب بنسبة 93% ±3% إلى خزان الأكسجين الاحتياطي لتوفير إمداد مستقر. يتم الحفاظ على الأكسجين في الخزان عند ضغط 4 بار.
يستخدم المنخل الجزيئي الطبي لإنتاج الأكسجين تقنية امتصاص تأرجح الضغط المزدوجة المتطورة (PSA) لتشكيل دورة سريعة من تكييف ضغط الامتزاز وتخفيف الضغط تحت ظروف درجة الحرارة العادية والضغط المنخفض.
طرازات مولدات الأكسجين الطبية المتاحة للاختيار:
| العنصر | الطراز | السعة (م3/ساعة) | الأبعاد (مم) (طول × عرض × ارتفاع) | الوزن الصافي (كجم) | الطاقة (واط) | الموصل | |
|---|---|---|---|---|---|---|---|
| مدخل الهواء | منفذ الأكسجين | ||||||
| 1 | ETO-03 | 3 | 760×750×1850 | 380 | 60 | DN15 (G1/2") | DN15 (G1/2") |
| 2 | ETO-05 | 5 | 760×750×2200 | 450 | 60 | DN15 (G1/2") | DN15 (G1/2") |
| 3 | ETO-10 | 10 | 880×780×2400 | 780 | 60 | DN20 (G3/4") | DN15 (G1/2") |
| 4 | ETO-15 | 15 | 1070×940×2500 | 1080 | 60 | DN25 (G1") | DN20 (G3/4") |
| 5 | ETO-20 | 20 | 1450×950×2500 | 1260 | 60 | DN32 (G1 1/4") | DN20 (G3/4") |
| 6 | ETO-30 | 30 | 1500×1000×3000 | 1680 | 60 | DN40 (G1 1/2") | DN25 (G1") |
| 7 | ETO-40 | 40 | 1750×1200×3150 | 2150 | 60 | DN40 (G1 1/2") | DN25 (G1") |
| ملاحظة: التخصيص الإضافي مقبول. | |||||||
المواصفات الفنية التفصيلية (مثال طراز ETO-15):
| العنصر | المواصفات | ملاحظة |
|---|---|---|
| سعة الأكسجين | 60 م3/الساعة | الحالة العادية / القياسية |
| نقاء الأكسجين | 93% ±3% | - |
| ضغط تسليم الأكسجين | 4 بار | قابل للضبط |
| استهلاك الطاقة | 60 كيلو واط | 220 فولت، 50 هرتز @ 1 طور |
| الأبعاد (مم) | / | بما في ذلك خزانات التخزين المؤقت (أبعاد تقريبية) |
| الوزن (كجم) | / | الوزن تقريبي |
| مستوى الضوضاء | ≤85 ديسيبل (A) | على بعد متر واحد |
| مواصفات الهواء المضغوط المطلوبة | ||
| معدل تدفق الهواء المطلوب | حسب الطراز | سعة الهواء النظيف والجاف بعد المعالجة |
| الضغط | ≥7 بار | مقياس الضغط |
| محتوى بقايا الزيت | ≤0.008 جزء في المليون | - |
| حجم الجسيمات | ≤0.01 ميكرون | - |
| نقطة ندى الضغط | +3 درجات مئوية | - |
| درجة حرارة الهواء | 5 - 45 درجة مئوية | - |
| ظروف عمل التصميم البيئية | ||
| الرطوبة النسبية | 20% - 100% | - |
| محتوى الغبار في الهواء | ≤20 ملغ/م3 | - |
| محتوى H2S و SO2 في الهواء | ≤5 جزء في المليون | - |
| محتوى CO2 في الهواء | ≤250 جزء في المليون | - |
| محتوى CnHm في الهواء | ≤20 جزء في المليون | - |
| الغازات الحمضية والآكالة | أقل من حد التأثير ودون غازات تسبب تآكل | يوصى بشدة بوضع المنشأة في غرفة مستقلة بعيداً عن البيئة الحمضية |
