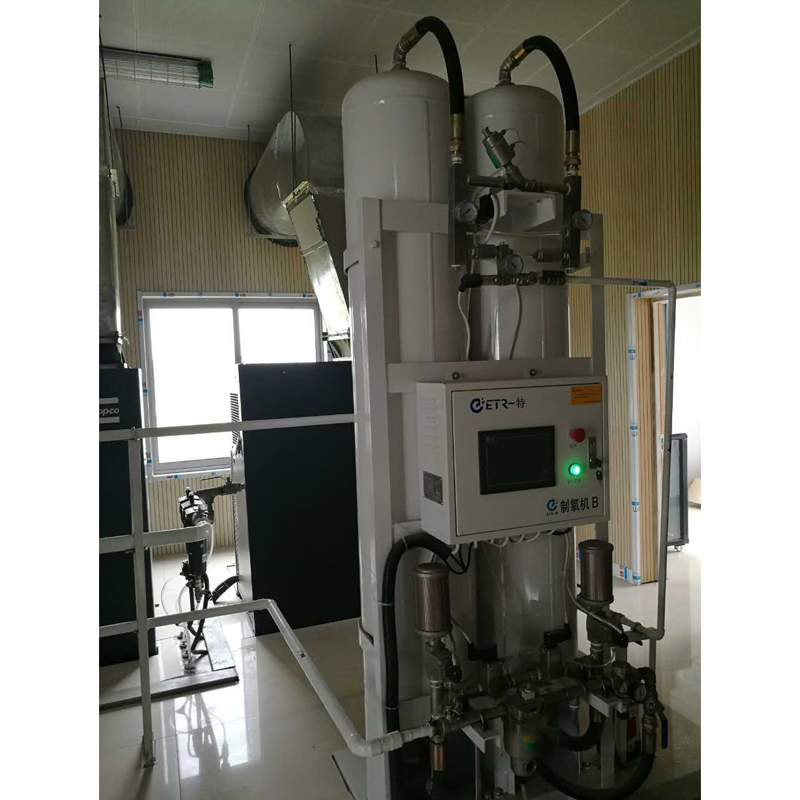

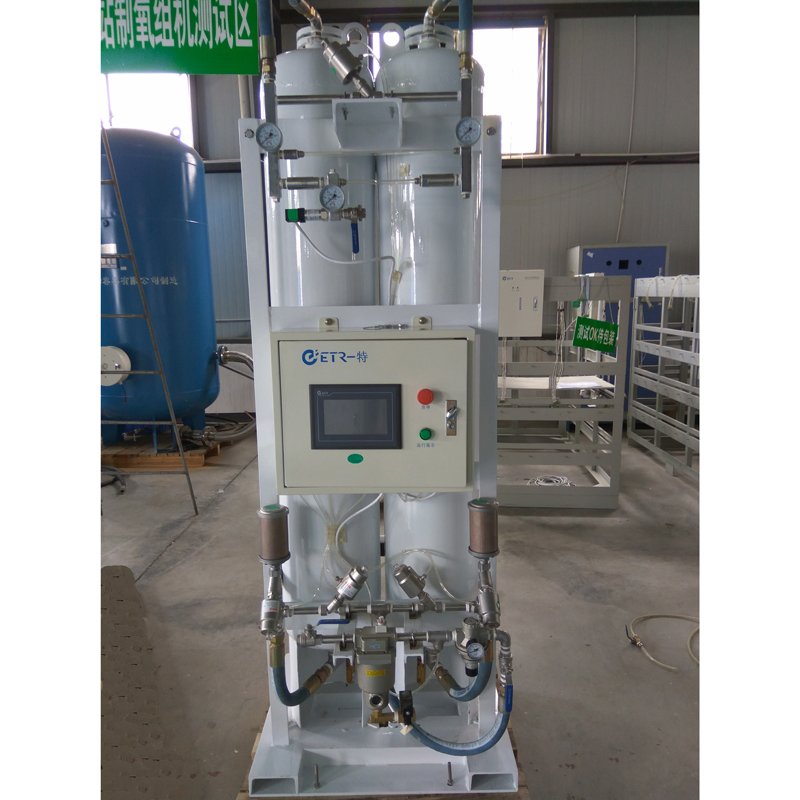

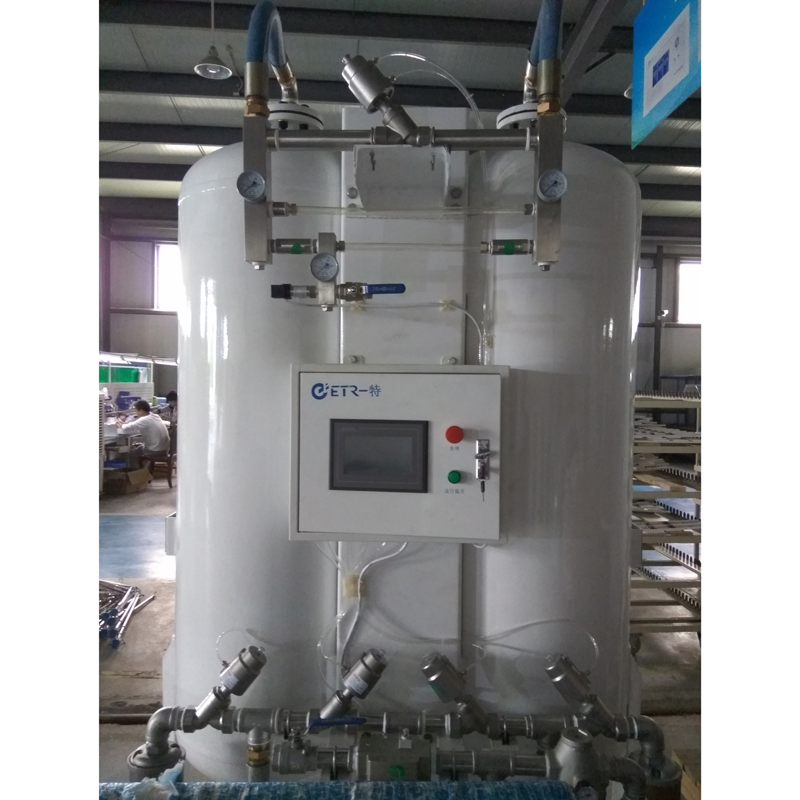

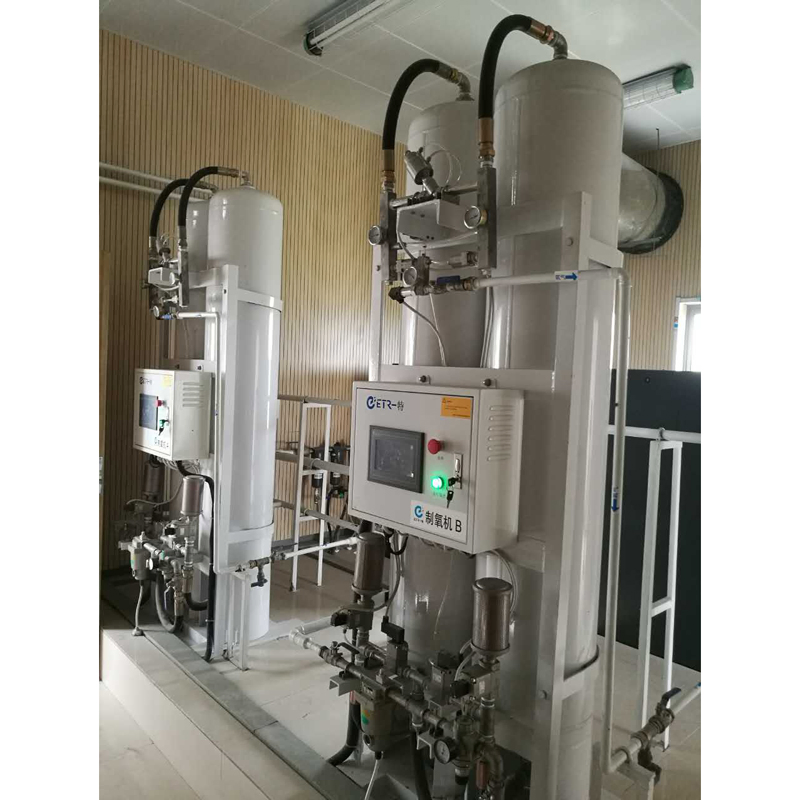

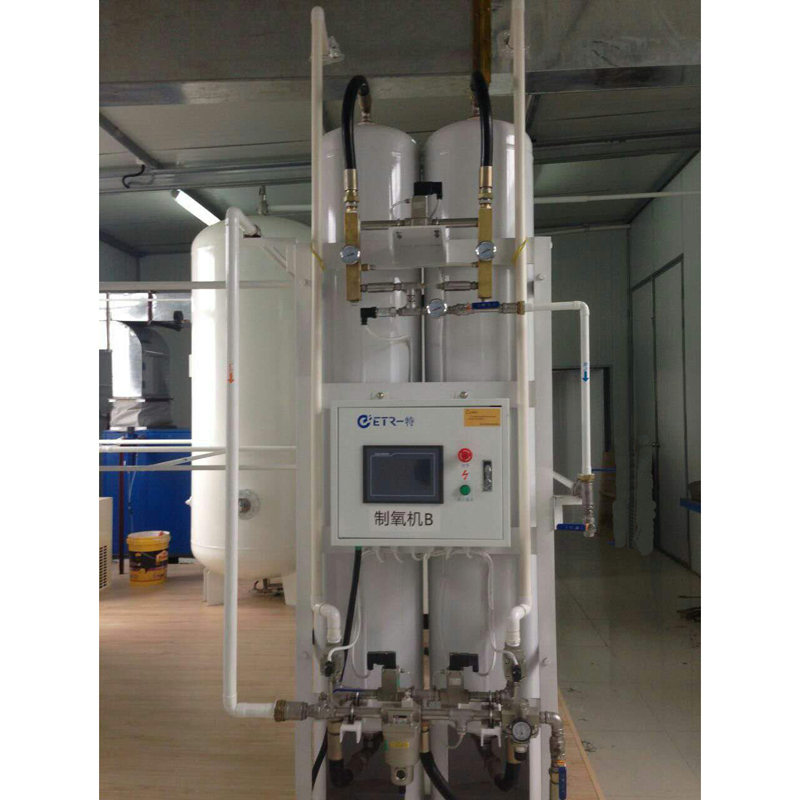

باستخدام مبادئ امتزاز تأرجح الضغط (PSA)، يستطيع مولد الأكسجين الطبي إنتاج غاز أكسجين بنقاء 93% ± 3% مباشرة من الهواء المضغوط. ومقارنة بالأكسجين السائل التقليدي والأكسجين المعبأ في أسطوانات، فإن إنتاج الأكسجين في الموقع يمكن أن يقلل التكاليف بنسبة تصل إلى 50%.

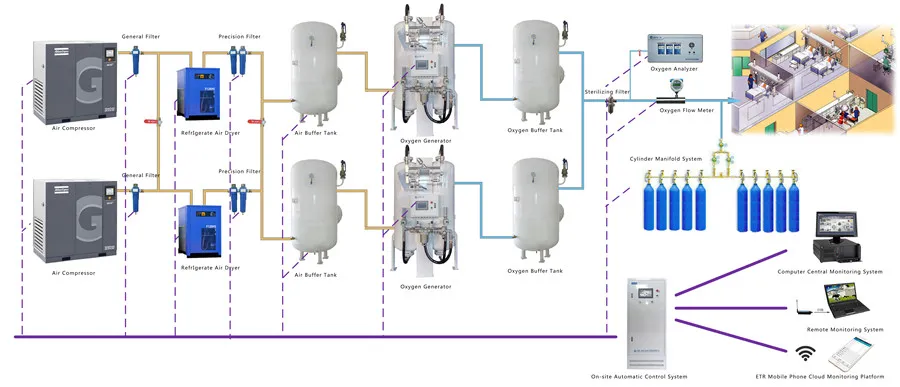

يتم تنقية الهواء المضغوط من خلال مجفف الهواء والمرشحات إلى مستوى معين ليعمل المولد الرئيسي معه. تم دمج حاجز الهواء لتوفير إمداد سلس للهواء المضغوط، وبالتالي لتقليل تقلب مصدر الهواء المضغوط. ينتج المولد الأكسجين مع تقنية PSA، وهي طريقة توليد الأكسجين أثبتت كفاءتها في الوقت الحالي. يتم تسليم الأكسجين بالنقاء المطلوب إلى خزان الأكسجين الاحتياطي لتوفير إمداد سلس لغاز المنتج عند ضغط 4 بار.
يعتمد نظام مولد الأكسجين PSA في المنخل الجزيئي الطبي تقنية امتزاز التأرجح بالضغط المتقدمة (PSA) لتكوين دورة سريعة من امتزاز تكييف الضغط وتوطين الضغط في ظل ظروف درجة الحرارة العادية والضغط المنخفض.
| مولد الأكسجين PSA (ETO) | |||||||
|---|---|---|---|---|---|---|---|
| العنصر | الطراز | السعة (NM3/h) | الحجم (مم) الطول×العرض×الارتفاع | الوزن (كجم) | الطاقة (واط) | الموصلات | |
| مدخل الهواء | منفذ الأكسجين | ||||||
| 1 | ETO-03 | 2.5 - 3 | 760×750×1850 | 380 | 60 | DN15 (G1/2") | DN15 (G1/2") |
| 2 | ETO-05 | 3.5 - 5 | 760×750×2200 | 450 | 60 | DN15 (G1/2") | DN15 (G1/2") |
| 3 | ETO-10 | 5 - 10 | 880×780×2400 | 780 | 60 | DN20 (G3/4") | DN15 (G1/2") |
| 4 | ETO-15 | 10.5 - 15 | 1070×940×2500 | 1080 | 60 | DN25 (G1") | DN20 (G3/4") |
| 5 | ETO-20 | 15.5 - 20 | 1450×950×2500 | 1260 | 60 | DN32 (G1 1/4") | DN20 (G3/4") |
| 6 | ETO-25 | 20.5 - 25 | 1500×1000×2800 | 1480 | 60 | DN40 (G1 1/2") | DN25 (G1") |
| 7 | ETO-30 | 25.5 - 30 | 1500×1000×3000 | 1680 | 60 | DN40 (G1 1/2") | DN25 (G1") |
| 8 | ETO-35 | 30.5 - 35 | 1750×1200×3100 | 1950 | 60 | DN40 (G1 1/2") | DN25 (G1") |
| 9 | ETO-40 | 35.5 - 40 | 1750×1200×3150 | 2150 | 60 | DN40 (G1 1/2") | DN25 (G1") |
| ملاحظة: التخصيص مقبول | |||||||
| مولد الأكسجين موديل ETO-15 | ||
|---|---|---|
| العنصر | المواصفات | ملاحظة |
| سعة الأكسجين | 1 - 50 م3/الساعة | الحالة العادية / القياسية |
| نقاء الأكسجين | 93% ± 3% | - |
| ضغط تسليم الأكسجين | 0 - 4 بار | قابل للضبط |
| استهلاك الطاقة | 0.1 - 0.2 كيلووات | 220 فولت، 50 هرتز @ 1 طور |
| الأبعاد (مم) | / | بما في ذلك خزانات التخزين المؤقت (تقريبية) |
| الوزن (كجم) | / | الوزن تقريبي |
| مستوى الضوضاء | ≤85 ديسيبل (A) | على بعد متر واحد |
| مواصفات الهواء المضغوط المطلوبة | ||
| معدل تدفق الهواء المطلوب | ≥3.0 م3/دقيقة | سعة الهواء النظيف والجاف بعد المعالجة |
| الضغط | ≥7 بار | المقياس |
| محتوى بقايا الزيت | ≤0.008 بكسل لكل متر | - |
| حجم الجسيمات | ≤0.01 ميكرون | - |
| نقطة انحراف الضغط | + 3 درجات مئوية | - |
| درجة حرارة الهواء | 5 - 45 درجة مئوية | - |
| ظروف عمل التصميم البيئية | ||
| الرطوبة النسبية | 20% - 100% | - |
| محتوى الغبار في الهواء | ≤20 ملغ/م3 | - |
| محتوى غاز H2S و SO2 في الهواء | ≤5 صفحات في الدقيقة | - |
| محتوى CO2 في الهواء | ≤250 جزء في المليون | - |
| محتوى CnHm في الهواء | ≤20 صفحة في الدقيقة | - |
| الغازات الحمضية | أقل من حد التحفيز وبدون غازات تسبب التآكل | يوصى بشدة بغرفة ذاتية التحكم لمنشأة فصل الهواء بعيداً عن البيئة الحمضية |

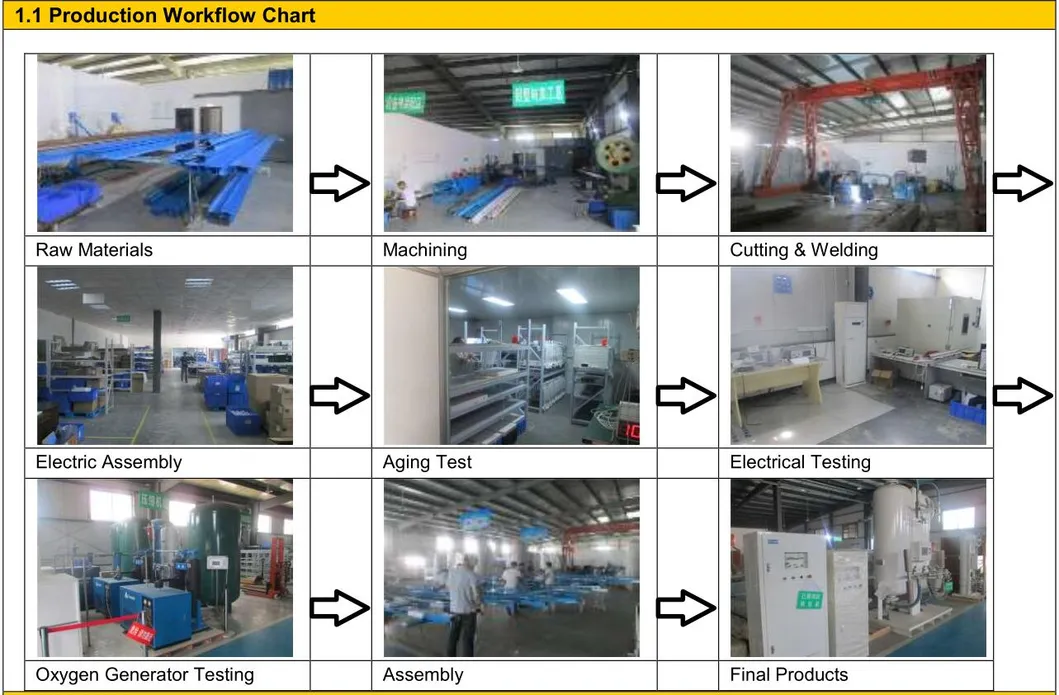

بناءً على أحدث التقنيات الهندسية، يمكن للعملاء التأكد من الجودة والموثوقية العالية للنظام. نحن نستخدم فقط أفضل المكونات والموردين المعتمدين عالمياً. يتم اختبار جميع مولدات الأكسجين وتشغيلها تجريبياً بواسطة خبراء متخصصين لضمان كفاءة تشغيلها بالكامل قبل مغادرة المصنع.
تفاصيل الضمان:
(أ) يضمن النظام التشغيل الصحيح والفعال للمعدات لمدة 12 شهرًا من تاريخ الاختبار والتشغيل في الموقع لدى المستخدم النهائي، أو لمدة 18 شهرًا بعد التسليم، أيهما أقرب.
(ب) في حالة اكتشاف أي عيوب أو أعطال أثناء فترة الضمان، نتعهد بإجراء الإصلاحات اللازمة بنفقاتنا الخاصة، بما يشمل المكونات وقطع الغيار والعمالة الفنية حتى تعمل المعدات بشكل سليم ومستقر.
