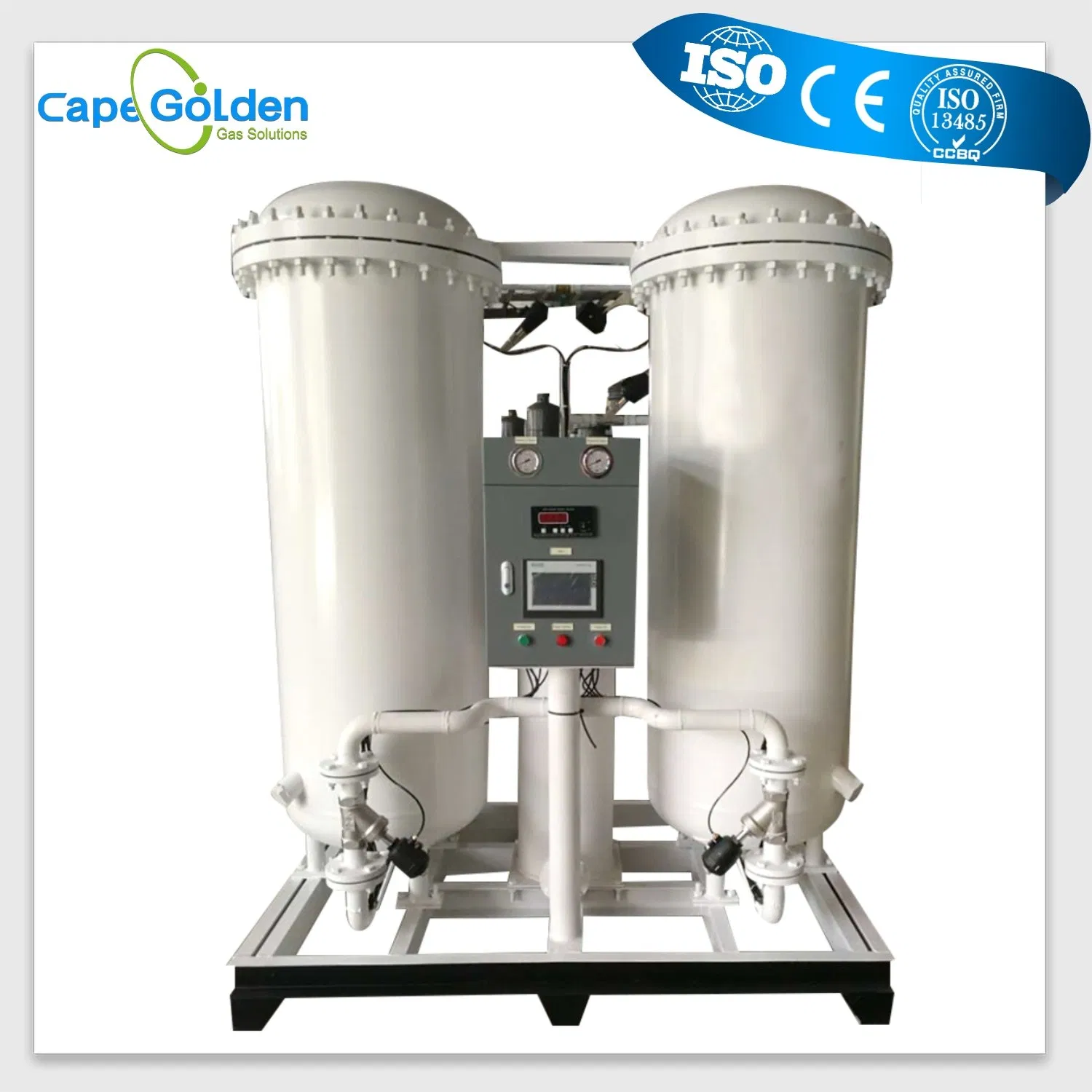

يعتمد النظام مبدأ PSA لتصنيع منشأة الأكسجين بنسبة 99.99%.
المبدأ: تحت درجة حرارة وضغط عاديين، يمكن لمصنع الأكسجين بنسبة 99.99% امتزاز النيتروجين وثاني أكسيد الكربون والماء والشوائب الأخرى في الهواء بشكل انتقائي باستخدام منخل جزيئي خاص، للحصول على أكسجين عالي النقاء (93% ~ 99%). بعد دخول هذا النظام في التصنيع، تطورت التكنولوجيا بسرعة، وللسعر والأداء قدرة تنافسية قوية، وهو يستخدم على نطاق واسع في المجالات الطبية، والمستشفيات، والمصهر، وإثراء الأكسجين في فرن التفجير، وتبييض اللب، والأفران الزجاجية، ومعالجة مياه الصرف الصحي، وغيرها من المجالات.

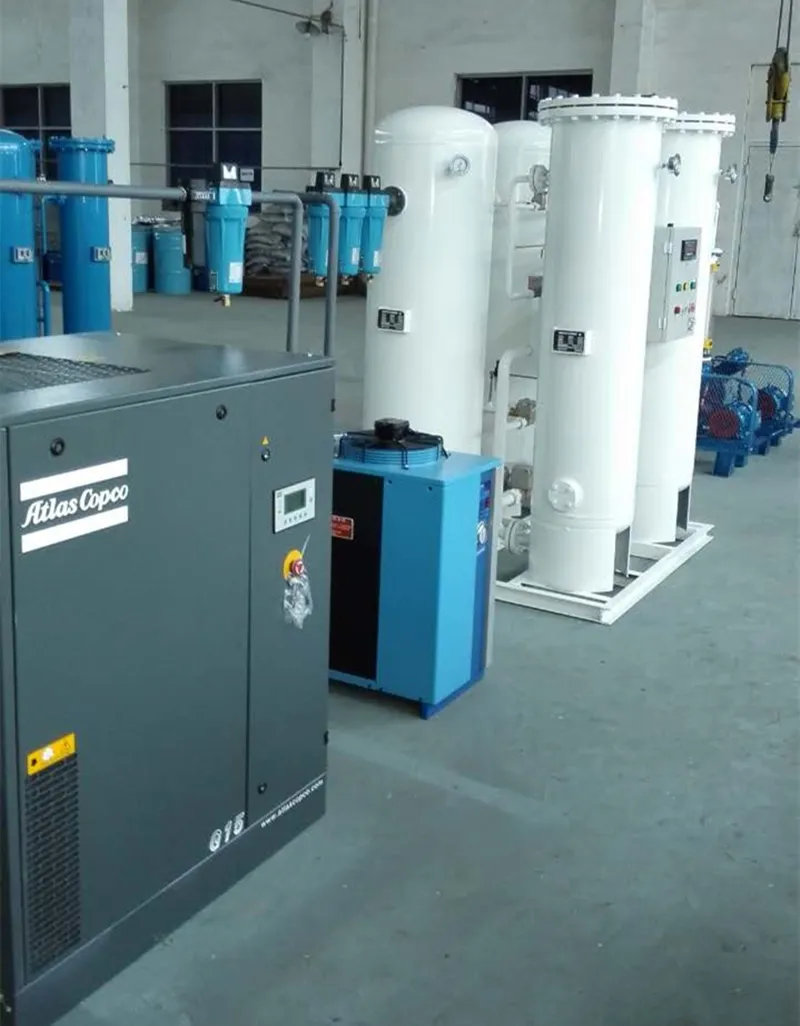

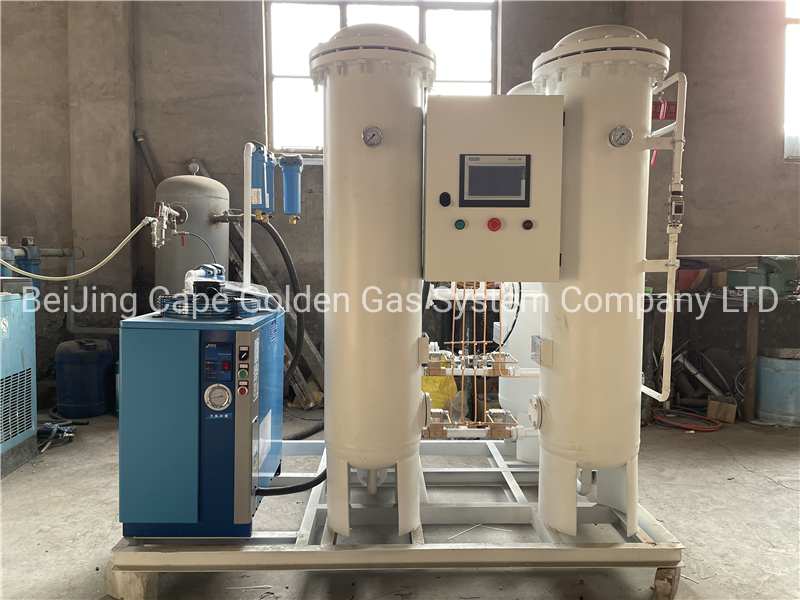

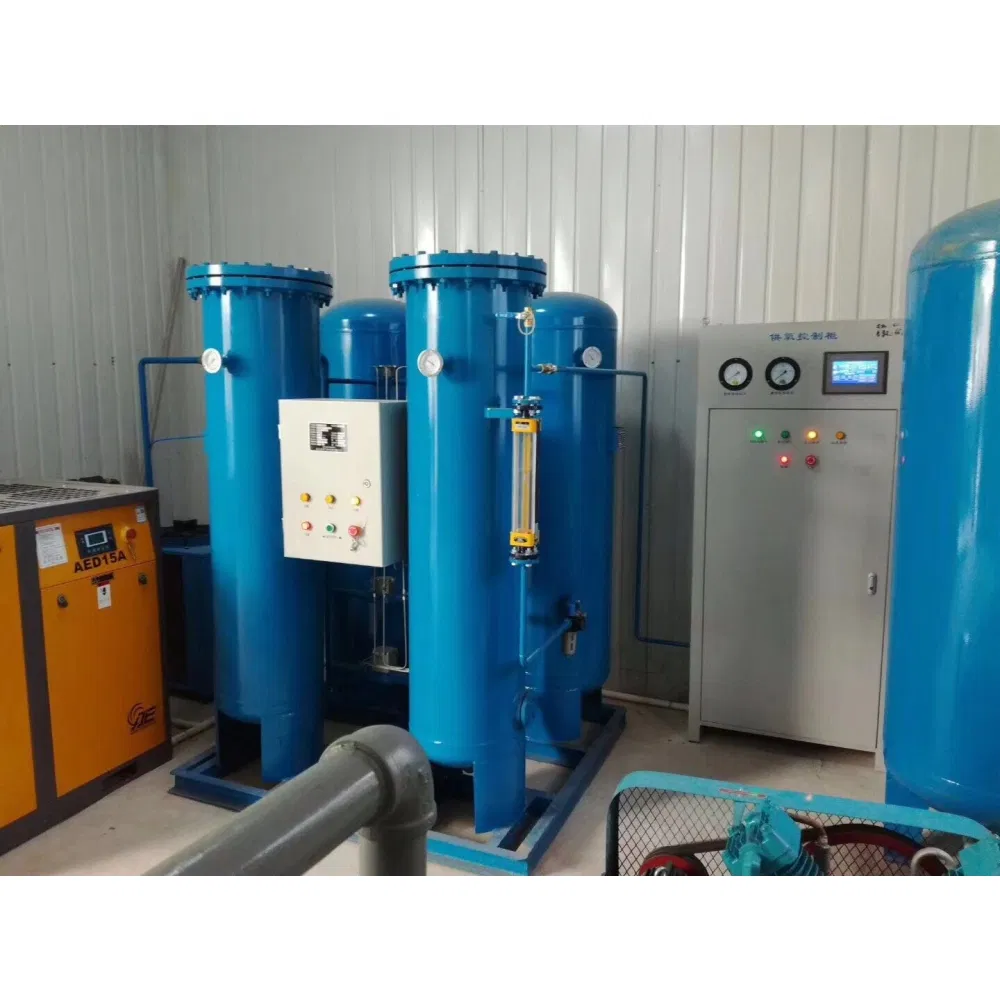

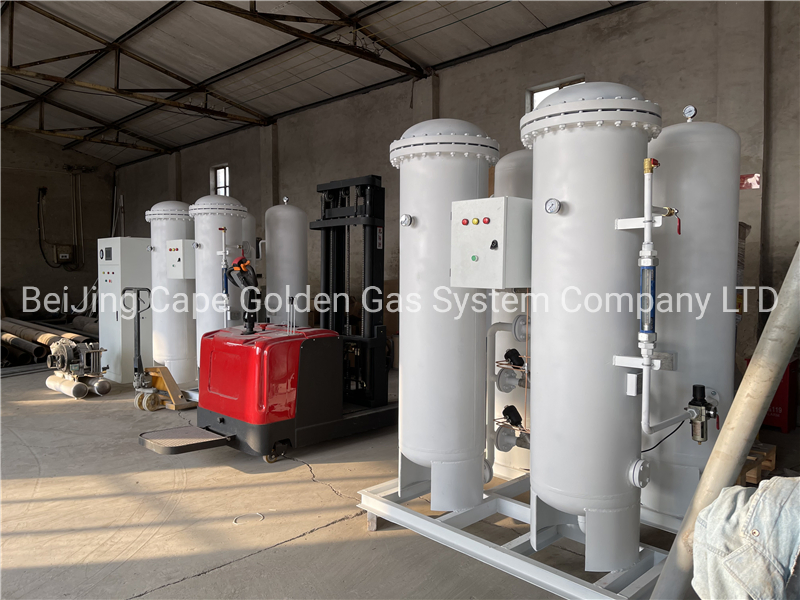

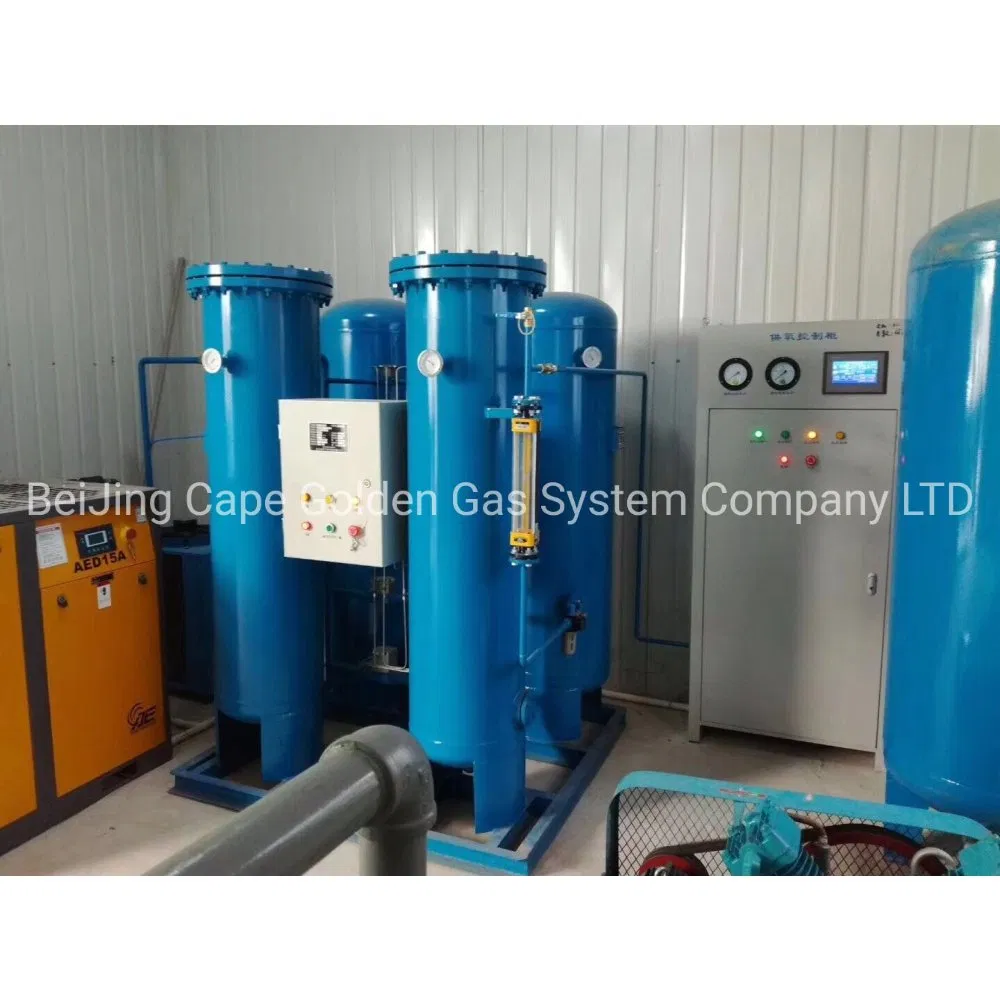

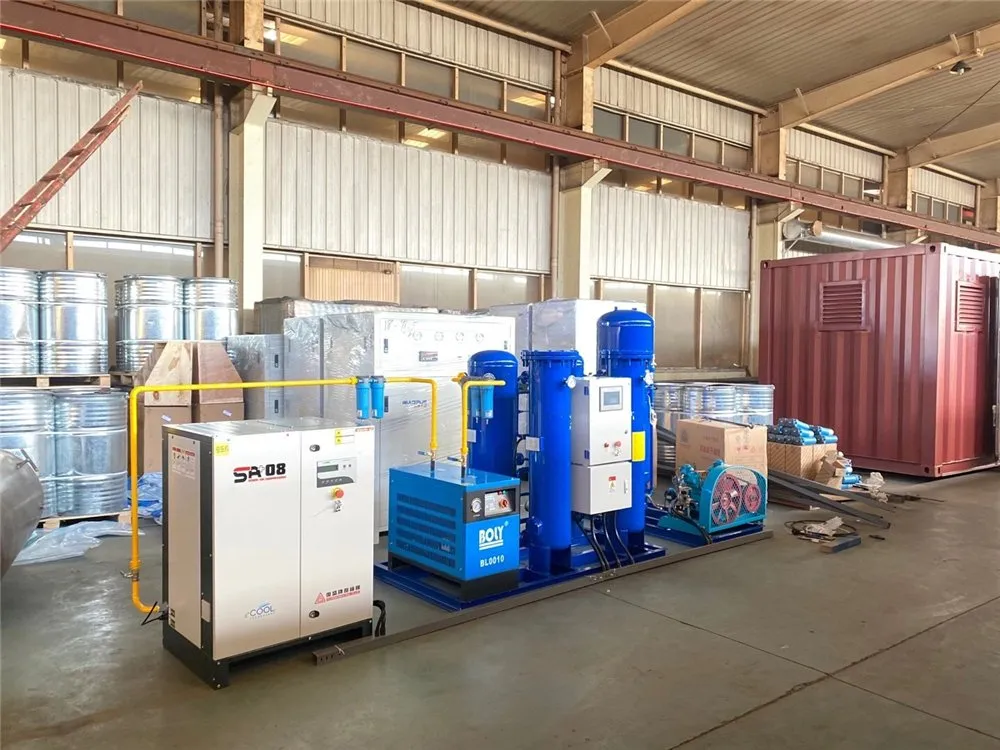

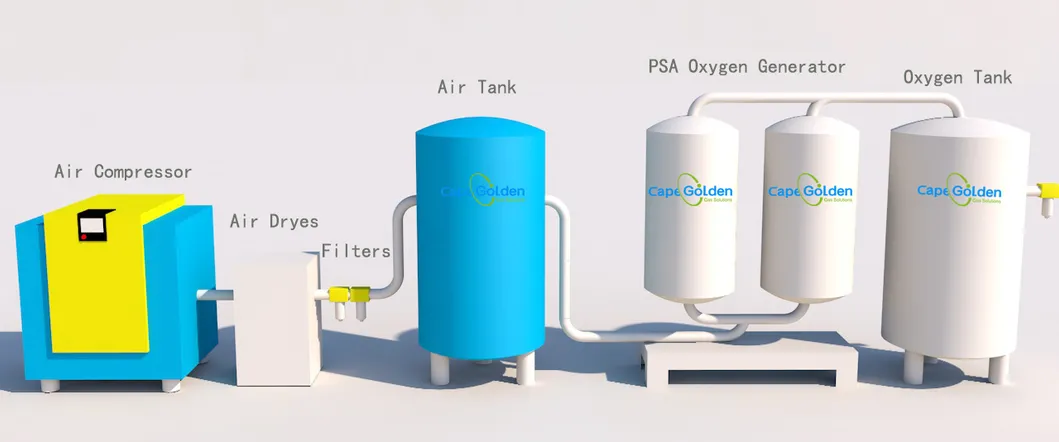

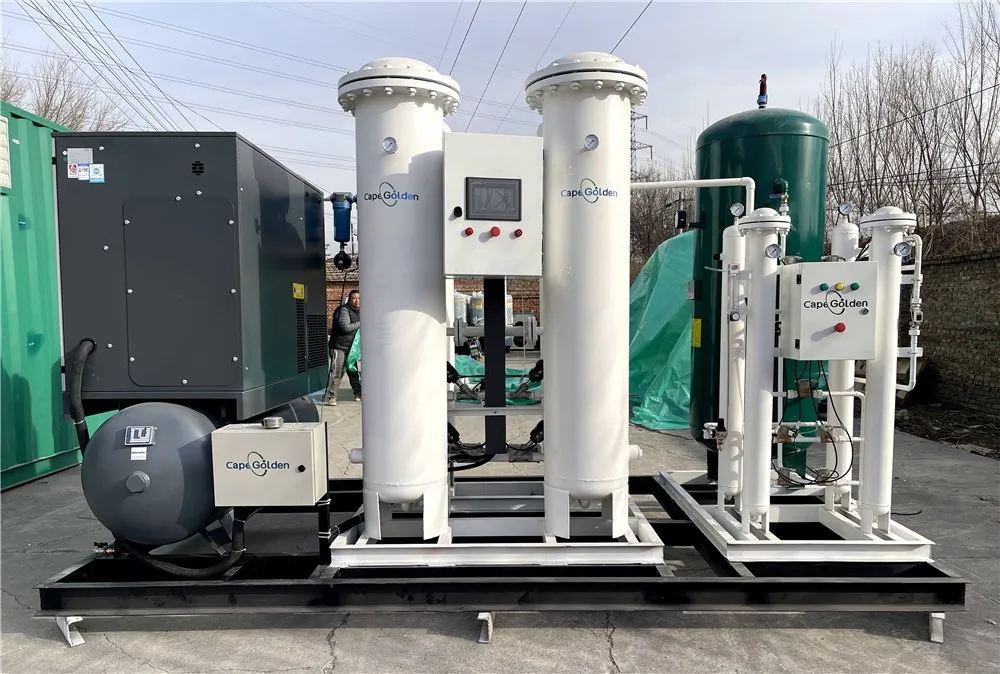

العملية: تتكون محطة الأكسجين بشكل أساسي من ضاغط الهواء، ومبرد الهواء، وخزان الاحتياطي الهوائي، وصمام التحويل، والمادوبر، وخزان توازن الأكسجين. بعد إزالة جسيمات الغبار بواسطة فلتر مدخل الشفط، يتم ضغط الهواء الخام على 3~ 4 بار بواسطة ضاغط الهواء ويدخل إلى مادة امتصاص. يقوم جهاز امتصاص الماء وثاني أكسيد الكربون وكمية صغيرة من مكونات الغاز الأخرى بواسطة الألومينا النشطة التي تم ملؤها في قاع المدخل، بعد أن يتم امتصاص النيتروجين بواسطة مصفاة زيوليت الجزيئية المملوءة بأعلى الألومينا النشطة. الأوكسجين (بما في ذلك الأرجون) هو المكون غير القابل للامتصاص وسيتم تنفيسه من المنفذ العلوي للآلة إلى خزان توازن الأكسجين. وعندما يتم امتصاص المادة إلى حد ما، فإن هذا السارق سوف يصل إلى حالة التشبع. في هذا الوقت، سيتم تفريغ الماء الممتص وثاني أكسيد الكربون والنيتروجين وكمية صغيرة من مكونات الغاز الأخرى في الهواء من خلال تفريغ صمام التحويل، ويتم تجديد النظام.
يقوم كل مستضدات PSA بتبديل الخطوات التالية: الامتزاز -- الوصف -- الاسترجاع

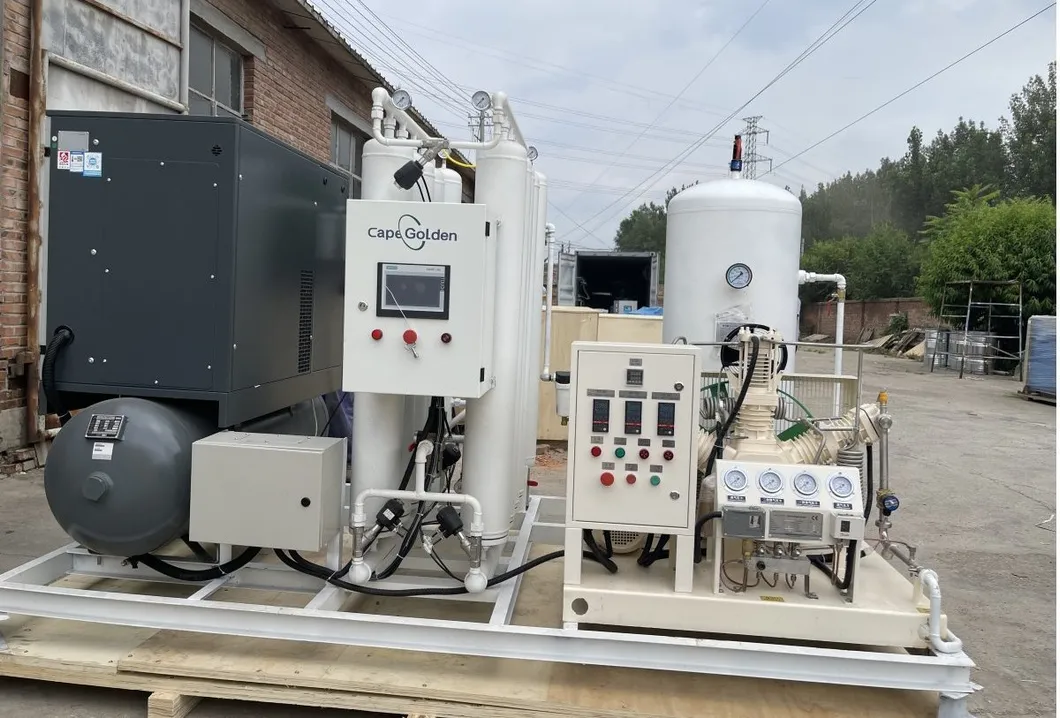

يتم التحكم في خطوات العملية الأساسية الثلاث أعلاه تلقائيًا بواسطة نظام PLC ونظام صمام التحويل.
تم تصميم محطة الأكسجين بنسبة 99.99% لإنتاج الأكسجين في الموقع وملء أسطوانة الضغط العالي (حتى 3000 رطل لكل بوصة مربعة)، أو لإمداد الأكسجين مباشرة عند أنبوب يصل إلى 70 رطلاً لكل بوصة مربعة، أو القيام بكليهما في الوقت نفسه.

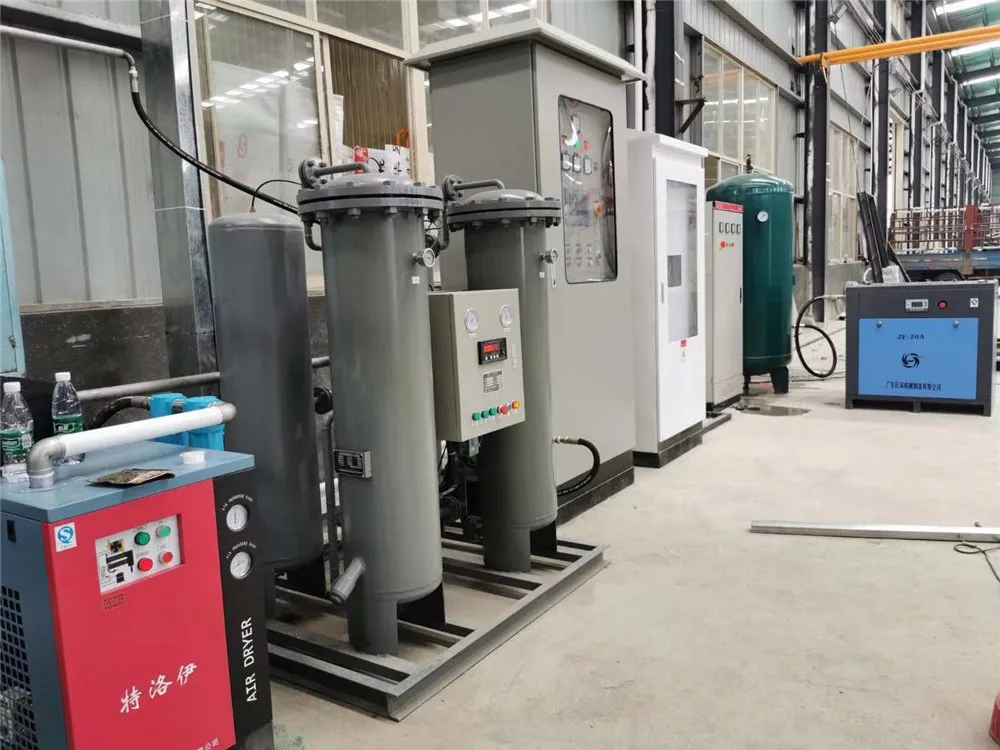

بالنسبة للعملاء الذين يحتاجون إلى إمكانية النقل أو الرغبة في إمداد الأكسجين للآخرين، يتيح خيار تعبئة الأسطوانة تعبئة ما يصل إلى 8 إلى 100 من الأسطوانات في اليوم بمعدل يصل إلى 2200 رطل لكل بوصة مربعة (15,169 كيلو باسكال أو 151,6 بار). إذا لزم الأمر تزويد ثانوي ذاتي الكفاية بالأكسجين، تتوفر ضواغط أكسجين فعالة من حيث التكلفة مصممة لملء الأسطوانات بشكل متقطع.
بالنسبة للمستشفيات الأكبر حجمًا المزودة بأنابيب مركزية، يتوفر مصنع أكسجين بنسبة 99.99% مع سعات تصل إلى 5500 وحدة H (144.6 وحدة نانوية/ساعة أو 2596 وحدة لورانية) بمعدل 72.5 بيسيغ (500 كيلوباسكال أو 5.0 بار) كأنظمة رئيسية أحادية القطار أو مزدوجة أو دوارة. تم تصميم جميع أنظمة السلسلة لتوفير الأكسجين الذي يفي بمعايير دستور الأدوية الأمريكي والأوروبي بنسبة 93% (93% ±3%) ويتم تجميعه واختباره بالكامل في المنشأة. تتوفر خيارات إعادة تعبئة الأسطوانات والحاويات غير المعبأة عالية النقاء (99% ±0.5%)، وخيارات إعادة تعبئة الأسطوانات والحاويات بناءً على طلب العميل.

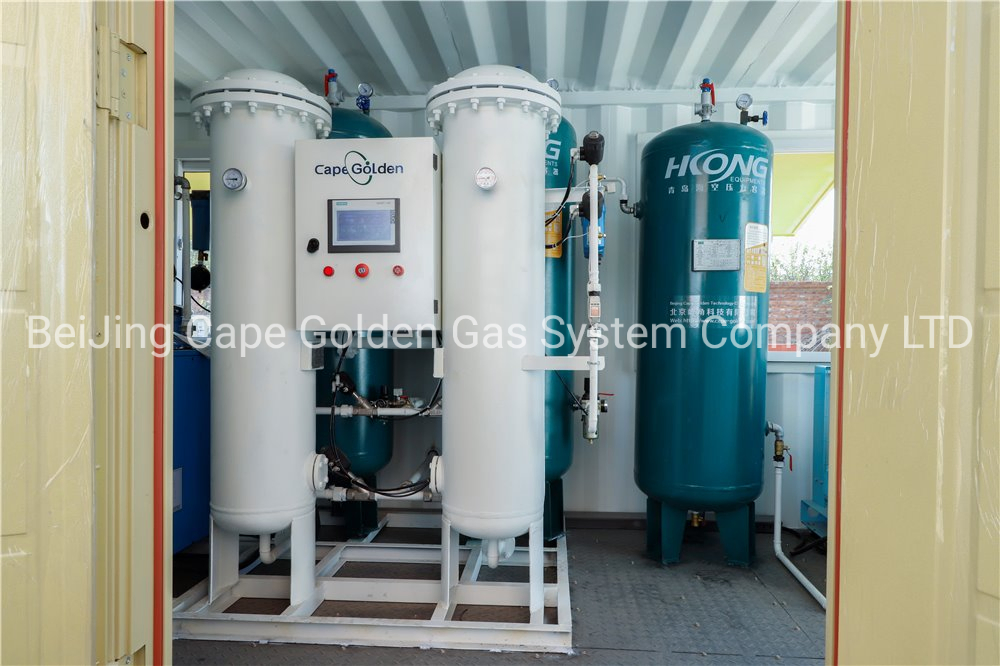

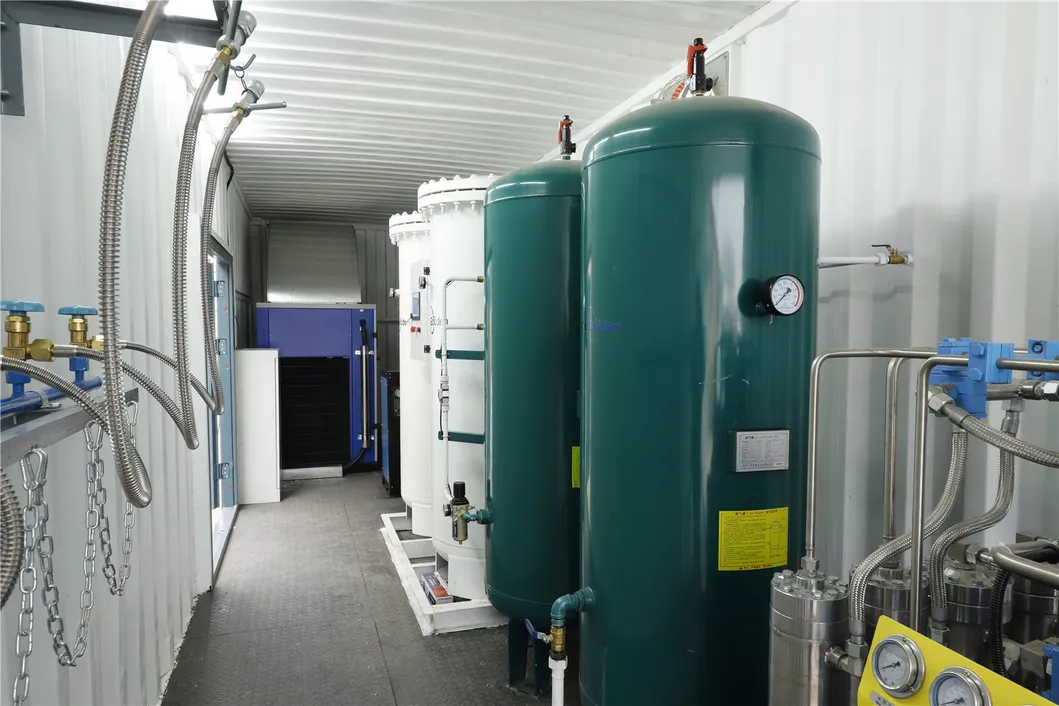

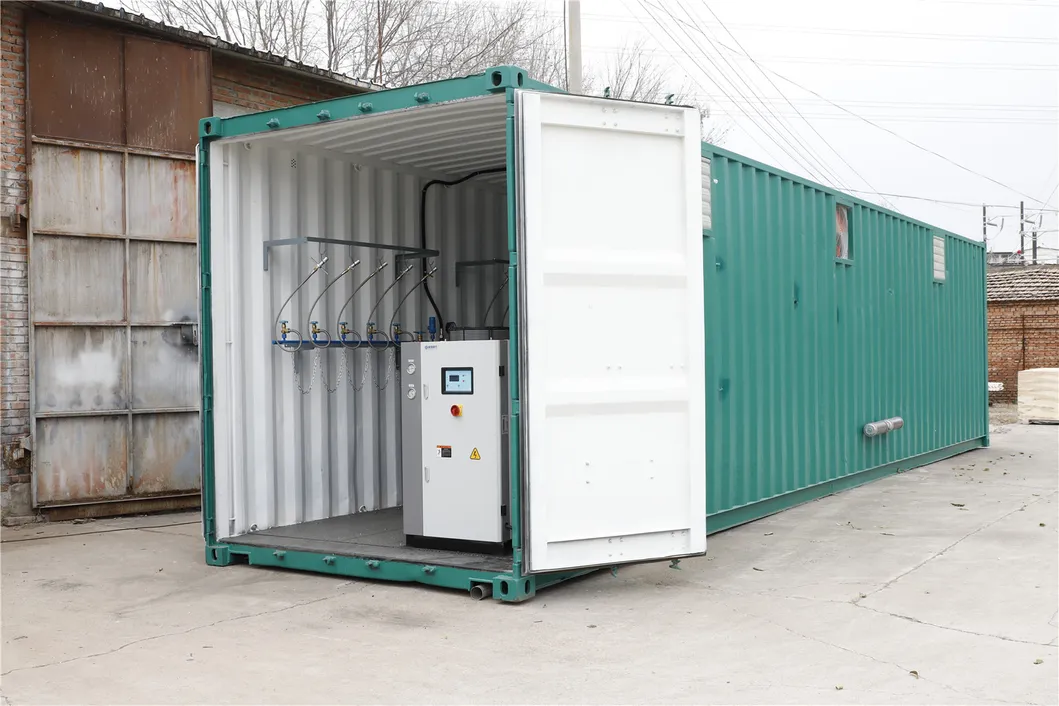

يمكننا تزويد وحدة حاويات يمكن تركيبها في الخارج بالقرب من المكان الذي تحتاج فيه إلى الأكسجين. نحن نصنع وحداتنا الموضوعة في حاويات لتكون جاهزة تماماً، مما يعني أننا مسؤولون عن كل خطوة يتم اتخاذها عند إنشاء النظام. سواء كنت تريد نظاماً أساسياً لتوليد الأكسجين الطبي أو وحدة أكثر تطوراً، يمكننا تصميمه وتصنيعه وفقاً لمتطلباتك واحتياجاتك.
يمكن تزويد أي مصنع أكسجين بنسبة 99.99% بمكونات أخرى مُوصى بها من قبل العميل لتكوين أنظمة إمداد الأكسجين الطبي الكاملة، بما في ذلك التحويل التلقائي. وفي الحالات النادرة التي ينحرف فيها النظام عن الحدود المضبوطة مسبقاً، يتحول التشغيل الأوتوماتيكي على الفور إلى مصدر إمداد الأكسجين الثانوي. وتنبه إنذارات النظام منشأة الرعاية الصحية بالحالة حتى يمكن إجراء الخدمة التصحيحية.
بالإضافة إلى مولد الأكسجين، فإننا نقوم أيضاً بتزويد النظام بأكمله لحل كامل.
يمكن تصنيع أنظمة منشأة الأكسجين بنسبة 99.99% وفقاً لجميع القوانين المحلية ذات الصلة (على سبيل المثال، ASME وANSI وNEMA وCSA CRN، CE/PED، TSG R0004-2009، HTM2022، ISO 9001، معايير الأكسجين الطبي ISO 13485 وISO 10083 وUSPXXII).
الأسئلة الشائعة (FAQ)
ما هي تقنية PSA المستخدمة في هذا المولد؟
تعتمد تقنية PSA (امتزاز تأرجح الضغط) على استخدام مصفاة زيوليت جزيئية خاصة لامتصاص النيتروجين والشوائب الأخرى من الهواء المضغوط تحت ضغط معين، مما يسمح بمرور الأكسجين عالي النقاء وتجميعه للاستخدام.
ما مدى نقاء الأكسجين الذي ينتجه هذا النظام؟
ينتج هذا النظام أكسجيناً بنسبة نقاء تتراوح بين 93% إلى 99%، وهي نسبة مطابقة تماماً للمواصفات الطبية العالمية ودستور الأدوية الأمريكي والأوروبي.
هل يمكن تركيب هذا المولد في الهواء الطلق؟
نعم، نوفر خيار تصميم النظام داخل حاويات خاصة مجهزة للتركيب الخارجي بالقرب من المنشأة أو المستشفى، وهي مجهزة بالكامل ومحمية ضد العوامل الجوية المختلفة.
ما هي نسبة التوفير المتوقعة عند استخدام هذا المولد؟
يسهم إنتاج الأكسجين في الموقع باستخدام نظام PSA في توفير تكاليف التوريد بنسبة تصل إلى 80% مقارنة بالاعتماد على إمدادات الأكسجين السائل أو شراء الأسطوانات التقليدية وتعبئتها.
كيف يعمل نظام الأمان في الحالات الطارئة؟
يشتمل النظام على نظام تحويل تلقائي وصمام أمان، حيث يتحول التشغيل فوراً وبشكل أوتوماتيكي إلى مصدر إمداد الأكسجين الاحتياطي في حال انحراف قيم النقاء أو التدفق عن الحدود المحددة مسبقاً، مع إطلاق إنذار صوتي ومرئي للتنبيه.
ما هي المعايير والشهادات التي يتوافق معها النظام؟
يتم تصنيع وتصميم النظام بالكامل بما يتوافق مع المعايير والشهادات الدولية مثل CE و ISO 9001 و ISO 13485 (الأجهزة الطبية) و ISO 10083، بالإضافة إلى كود ASME للأوعية المضغوطة.
