| المعلمات العامة لمولد النيتروجين PSA | |
|---|---|
| اسم المنتج | مولد النيتروجين PSA |
| نقاء النيتروجين | 95%-99.999% |
| إنتاج النيتروجين | 3-2000Nm³/h |

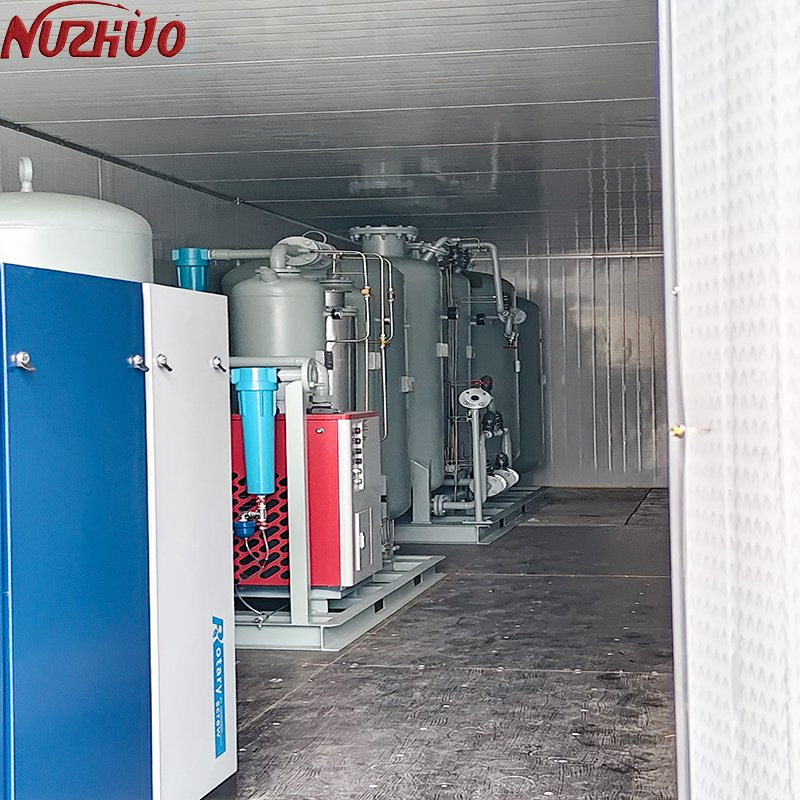

| النوع الهيكلي | مركبة على زحافات ونوع الحاوية |
| الطراز | NZN |

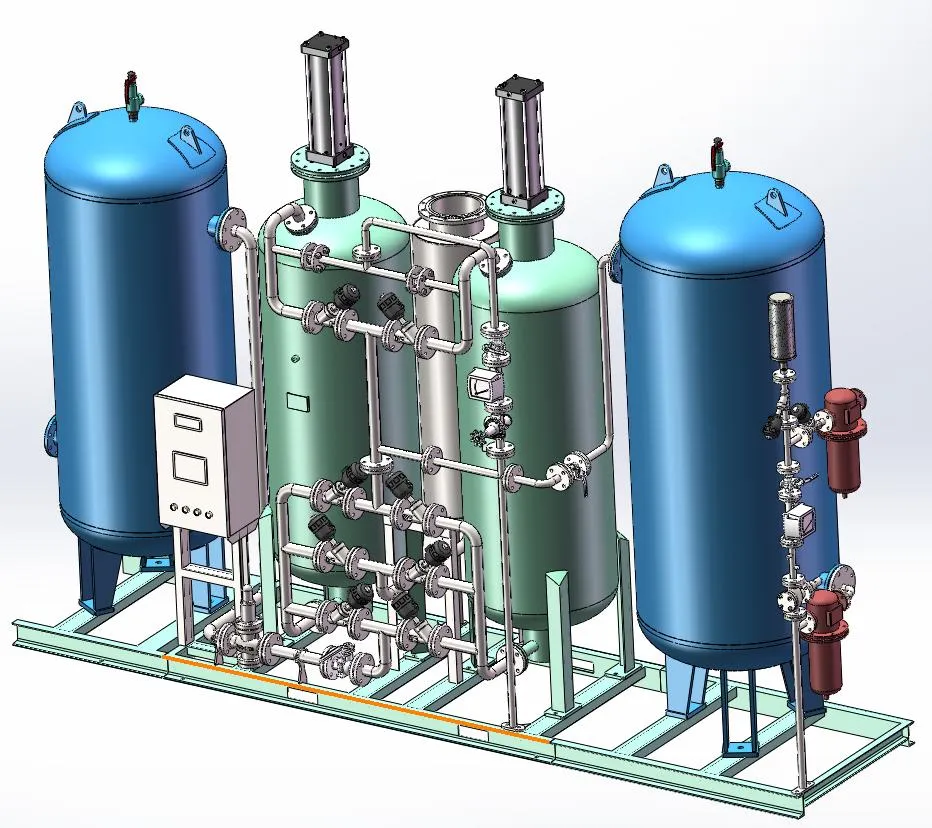

| البند الرئيسي | ضاغط الهواء، نظام تنقية الهواء المضغوط، مولد النيتروجين، محطة التعبئة، إلخ. |
| حقل التطبيق | الاستخدام الصناعي، وحماية الأغذية، والعلاج الطبي، ومعالجة المواد، والبحث العلمي والتعليم، وعلم الأحياء، وما إلى ذلك. |
| الطراز | نقاء النيتروجين | الإنتاج (م³/الساعة) | استهلاك الهواء (م³/دقيقة) |
|---|---|---|---|
| NZN | 99.5% | 3 إلى 2500 | من 0.25 إلى 115.62 |
| NZN97 | 97% | 10 إلى 2500 | من 0.4 إلى 99.99 |
| NZN99 | 99% | 10 إلى 2500 | 0.45 إلى 101.52 |
| NZN39 | 99.9% | 3 إلى 1500 | 0.4 إلى 98 |
| NZN49 | 99.99% | 3 إلى 1000 | 0.5 إلى 91.30 |
| NZN59 | 99.999% | 3 إلى 300 | 0.78 إلى 49.32 |

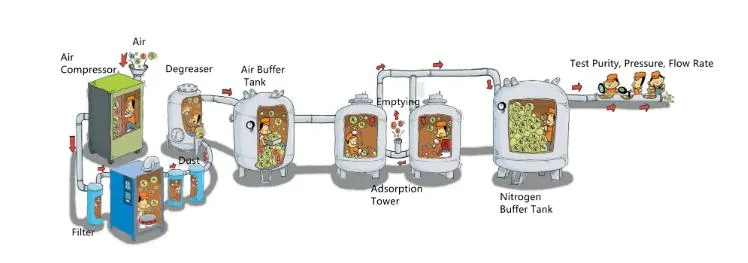

يُستخدم المنخل الجزيئي الكربوني عالي الجودة كمثني التواء بواسطة وحدة امتصاص التأرجح بالضغط. تحت ضغط معين، وبسبب التأثير الديناميكي، يختلف معدل انتشار الأكسجين والنيتروجين على المنخل الجزيئي الكربوني. يتم امتصاص جزيئات الأكسجين بواسطة المنخل الجزيئي الكربوني بكميات كبيرة، في حين يتم إثراء جزيئات النيتروجين في مرحلة الغاز لتحقيق فصل الأكسجين عن النيتروجين.
وحيث أن قدرة الامتصاص الخاصة بالمنخل الجزيئي الكربوني للأكسجين تختلف بشكل كبير مع الضغط، فإن تقليل الضغط يؤدي إلى تحرير جزيئات الأكسجين الممتصة وتجديد المنخل الجزيئي الكربوني لإعادة استخدامه. يتم اعتماد عمليتين من عمليات وحدات الامتزاز بالتناوب، إحداهما للامتصاص وإنتاج النيتروجين، والأخرى للتفريغ والتجديد، مما يضمن دورات متناوبة وإنتاجاً مستمراً للنيتروجين عالي الجودة.

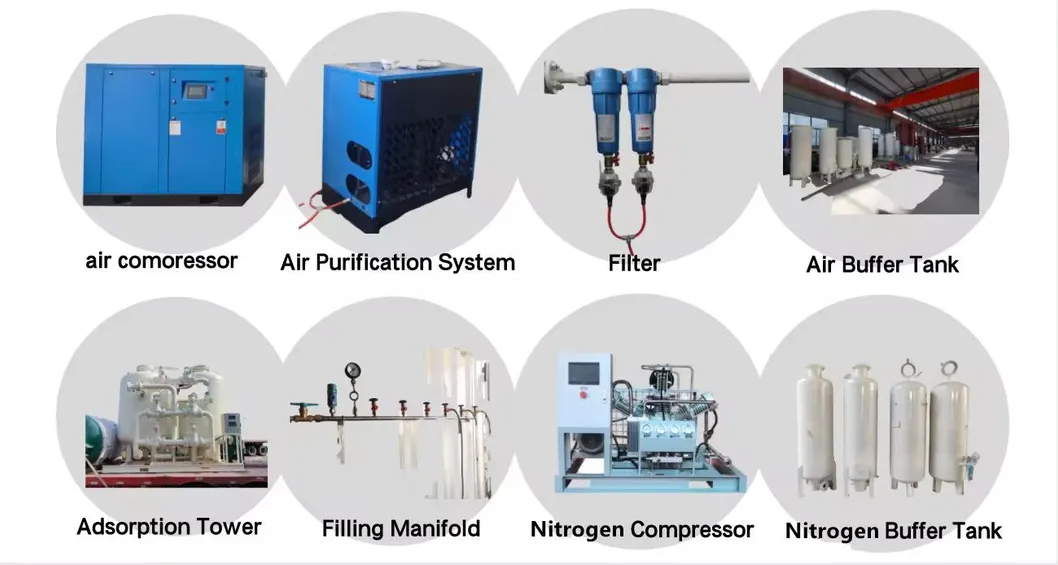

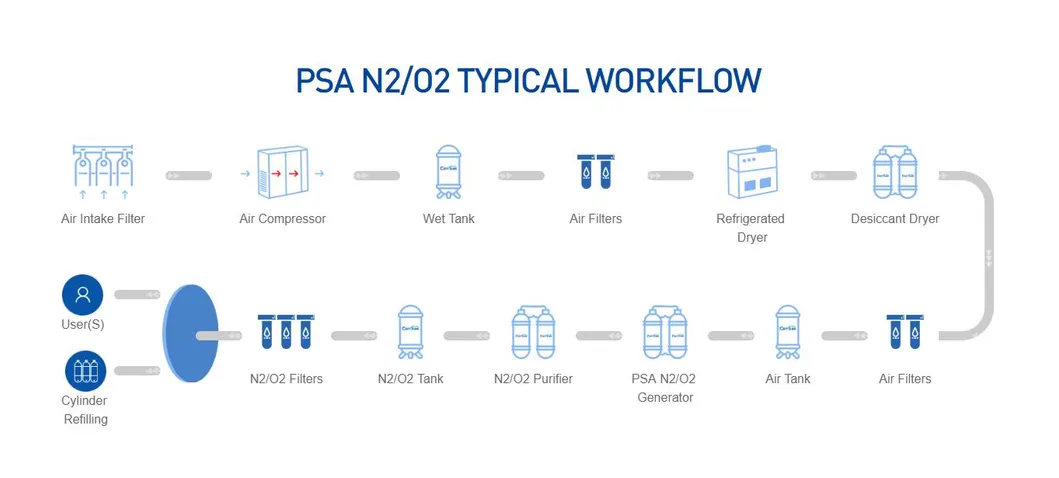

| الرقم | الجزء الرئيسي | الوظيفة والوصف |
|---|---|---|
| 1 | ضاغط الهواء | يُستخدم الهواء كمادة خام لتجميع وضغط الهواء إلى 8 بار (من النوع الملولب). |
| 2 | مجفف مبرّد | تزيل التهيئة القياسية الرطوبة والشوائب في الهواء، بحيث تصل نقطة ندى الهواء إلى -20 درجة مئوية (تستخدم التهيئة الوسيطة مجفف امتزاز، وتصل نقطة الندى إلى -40 درجة مئوية؛ وتستخدم التهيئة المتقدمة مجفف مدمج، وتصل نقطة الندى إلى -60 درجة مئوية). |
| 3 | فلتر الدقة | فلتر مكيف الهواء ثلاثي المراحل لإزالة الزيت والغبار والمواد الملوثة لضمان حماية النظام. |
| 4 | خزان احتياطي الهواء | قم بتخزين الهواء النقي والجاف لإمتزاز وفصل الأكسجين والنيتروجين فيما بعد كمخزن للمواد الخام. |
| 5 | برج الامتزاز | يعمل برجا الامتزاز A & B بالتناوب، حيث يقومان بعمليات التوليد والامتزاز، وتعبئة منخل الصوديوم الجزيئي لتصفية جزيئات الأكسجين. |
| 6 | المحلل | مراقبة وتحليل نقاء الأكسجين والنيتروجين في الوقت الحقيقي، مما يشير إلى أن الجهاز يعمل بشكل طبيعي ويطلق إنذاراً عند الضرورة. |
| 7 | الصمامات وخطوط الأنابيب | تحقق صمامات التحكم الذكية التشغيل التلقائي للمعدات، بالاعتماد على التحكم في نظام PLC، وخطوط الأنابيب المصنوعة من الفولاذ المقاوم للصدأ SUS304. |
| 8 | خزان احتياطي الغاز | تخزين الأكسجين والنيتروجين بنقاء مؤهل، والذي يمكن استخدامه مباشرة عبر الأنابيب أو لتعبئة الأسطوانات. |
| 9 | منظم الضغط | ضبط ضغط مخرج الأكسجين والنيتروجين ودرجة حرارته (3-6 بار). |
| 10 | فلتر الغبار | إزالة الغبار الناعم الذي قد ينتج عن حركة المنخل الجزيئي في الأكسجين والنيتروجين. |
| 11 | صمام الفحص | منع تدفق الأكسجين والنيتروجين بشكل عكسي لضمان سلامة واستقرار النظام. |
| 12 | معزز الغاز | ضغط الأكسجين والنيتروجين إلى ضغط التعبئة المطلوب، والذي يصل عمومًا إلى 150 بار أو 200 بار. |
| 13 | ملء المجمع | توزيع وتعبئة الأكسجين والنيتروجين عالي الضغط إلى كل أسطوانة غاز بالتساوي. |
