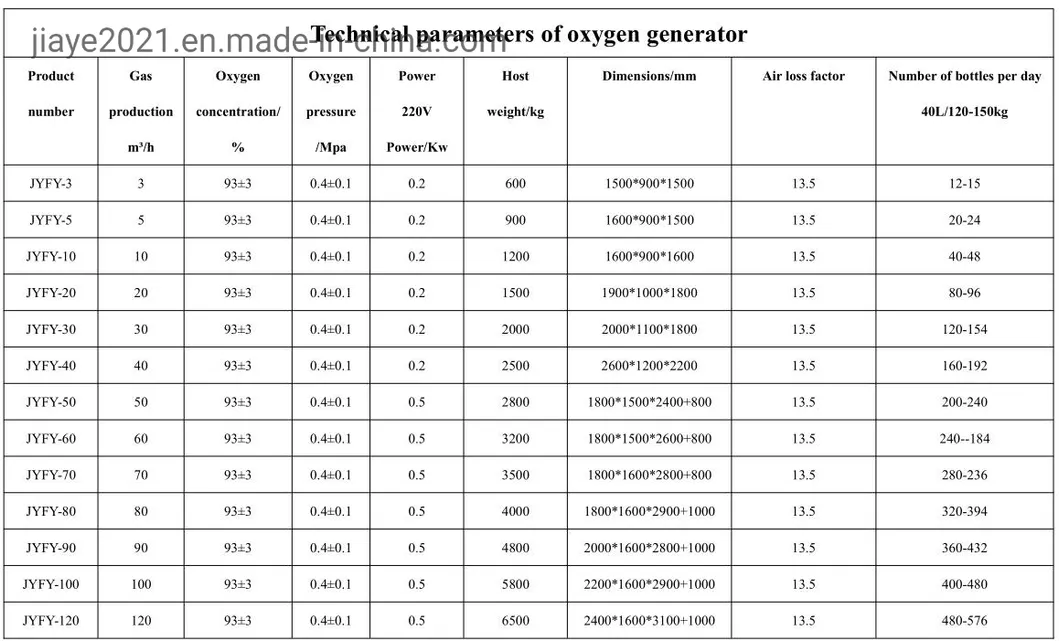

المعلومات الأساسية
نموذج رقم.
JYFY
مستوى الضوضاء
منخفض
الجهد الكهربائي
220V
نقاء
>90%
سعة الأكسجين
3-2000 nm3/h
نقاء الأكسجين
93%+-3%
ضغط الأكسجين
0.5 ميجاباسكال-15 ميجاباسكال
نقطة الندى
أقل من 45 درجة مئوية
وضع التحكم
ذكي
الكلمة الأساسية
مولد الأكسجين PSA
اللون
أبيض أو مخصص
الدفع
إيداع 30%، رصيد 70%
طريقة التثبيت
تثبيت على الأرض
العينة
متوفر
حزمة النقل
صندوق خشبي
المواصفات
1500*900*1500-2400*1600*3100+1000
رمز النظام المنسق
84196011
القدرة الإنتاجية
600 مجموعة/سنة
مواصفات المنتج
وصف مبدأ مولد الأكسجين PSA
1) نظام توليد الأكسجين بامتزاز متأرجح الضغط (PSA) هو تقنية فصل غاز متقدمة، ولها دور لا يمكن الاستغناء عنه في مجال إمداد الغاز في عالم اليوم.
2) تتمتع تكنولوجيا PSA بالمزايا التالية:
- يمكن تعديل نقاء المنتج إلى حد ما مع تغير التدفق.
- العمل تحت ضغط متوسط ومنخفض، آمن وموفر للطاقة.
- معدات بسيطة وصيانة سهلة.
- التحكم بشاشة اللمس، التشغيل الأوتوماتيكي بالكامل بدون طيار.
3) مبدأ امتزاز تأرجح الضغط:
في حالة توازن الامتزاز، عندما يقوم أي نوع من المواد الماصة بامتصاص الغاز نفسه، كلما زاد ضغط الغاز، زادت سعة الامتزاز الخاصة بالمادة الماصة. وعلى العكس من ذلك، كلما انخفض الضغط، قلت سعة الامتصاص.
مقدمة لخصائص ووظائف نظام توليد الأكسجين

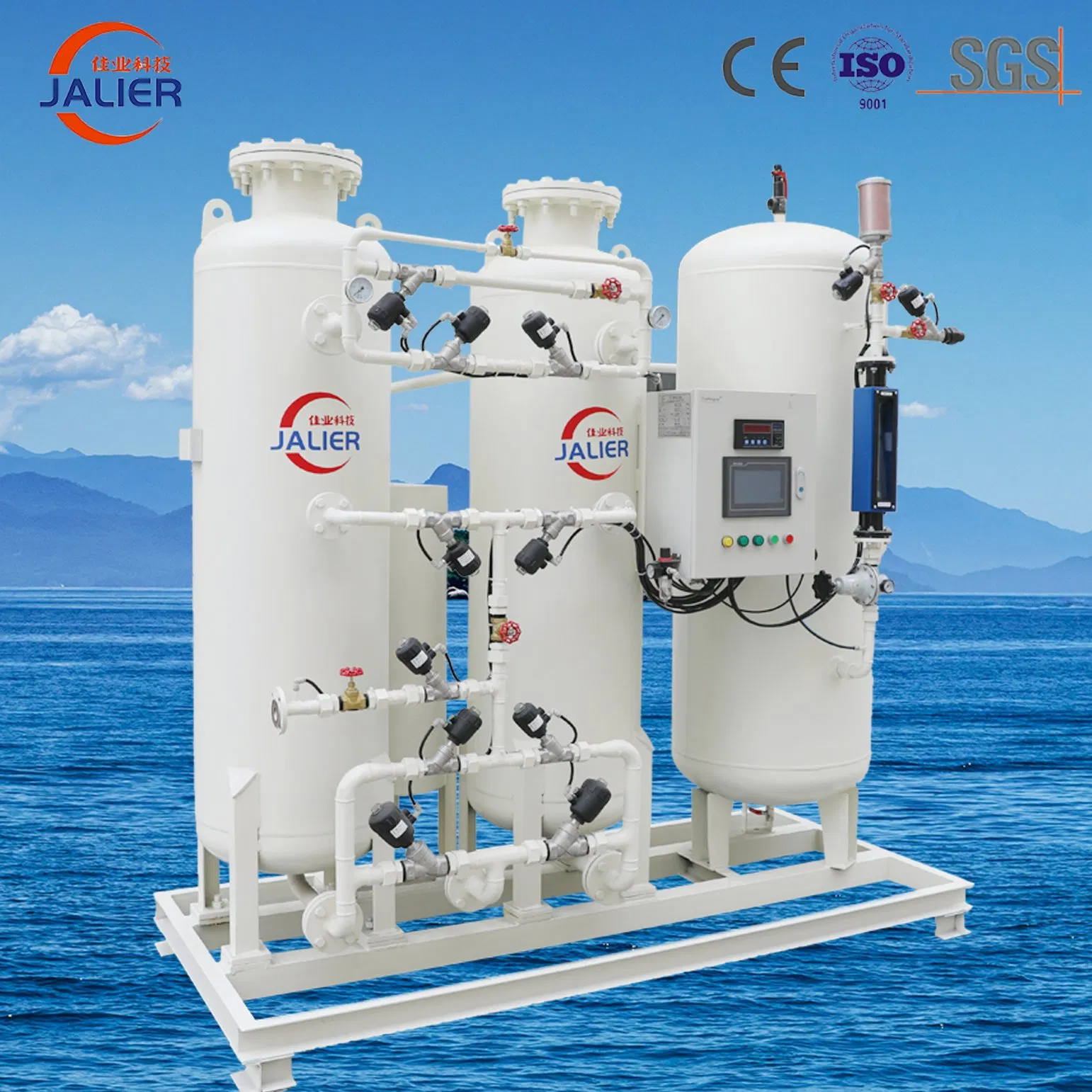

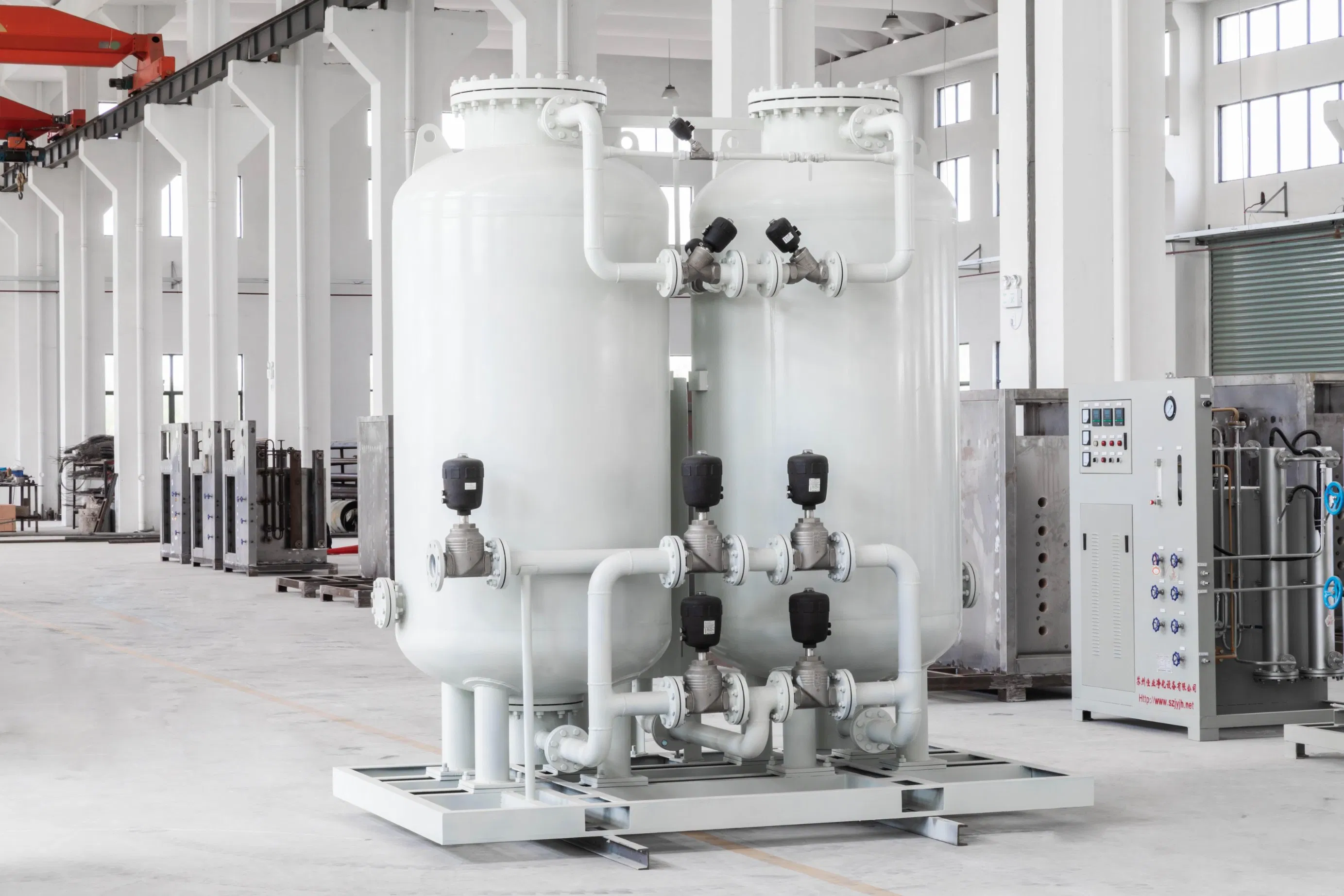

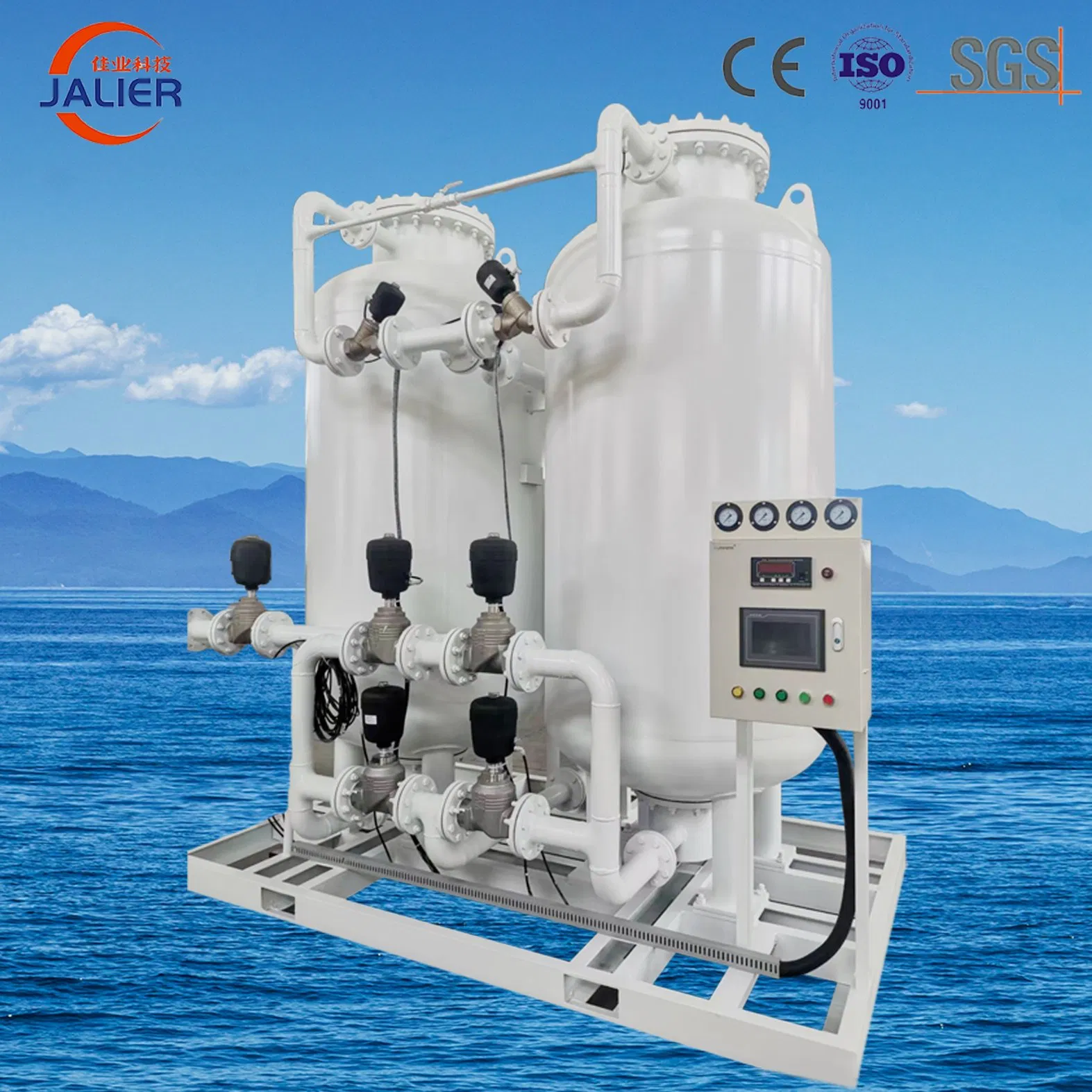

1) يعتمد برج الامتزاز تقنية ضغط متقدمة مدمجة من بطانة جوز الهند. يدخل في حالة العمل عندما يبدأ مولد الأكسجين في العمل. وفي حالة العمل، يتم الضغط دائمًا على المنخل الجزيئي بإحكام، ولن يتم سحق المنخل الجزيئي في نفس الوقت، الأمر الذي يؤدي إلى تجنب تدفق الهواء عالي السرعة وتجنب ظاهرة مسحوق المنخل الجزيئي الناتجة عن التأثير. مقارنة بأجهزة ضغط الزنبرك وضغط الأسطوانة وضغط الوسادة الهوائية، فإن جهاز الضغط هذا أكثر موثوقية وأكثر ملاءمة للصيانة.
2) ويراعي تصميم المكونات المتقدمة على شكل زهرة اللوتس بشكل كامل التأثير عالي السرعة للغاز على المنخل الجزيئي أثناء عملية الامتزاز ويتجنب تمزيق المنخل الجزيئي الناتج عن التأثير عالي السرعة لتدفق الغاز، وتجنب دخول مسحوق المنخل الجزيئي إلى خط الأنابيب والصمام، مما يمنع تسرب الصمام أو انحشاره.
3) تجعل تقنية التعبئة المدمجة الاحترافية المنخل الجزيئي المعبأ بشكل أكثر انتظاماً وكثافة، مما يضمن أن المنخل الجزيئي لا ينتج حالة فراغ خلال عملية الامتزاز، ولا حاجة لإعادة ملء المنخل الجزيئي المكلف بانتظام.
4) يضمن هيكل السطح المركب للمنخل الجزيئي الأصلي انخفاض محتوى الماء في الهواء الذي يدخل إلى المنخل الجزيئي، بحيث لا يمتص المنخل الجزيئي الرطوبة الزائدة ويحافظ على قوته الميكانيكية، مما يوفر فترة خدمة طويلة الأمد للمنخل الجزيئي.
5) تعتمد المنظومة صمامات ألمانية مستوردة، سرعة الاستجابة فيها 0.02 ثانية، والتبديل المستمر يتجاوز مليوني مرة. وهي تتميز بخصائص الهيكل البسيط، ومنع التسرب الموثوق به، وسرعة الإغلاق السريعة، مما يضمن نقاء الأكسجين وتشغيل المعدات بكفاءة.
6) يتم استخدام وحدة التحكم الذكية في جهاز التحكم القابل للبرمجة Omron PLC وصمام الملف اللولبي ثنائي المواضع المستورد من ألمانيا لضمان التشغيل المستمر والموثوق به للمولد.

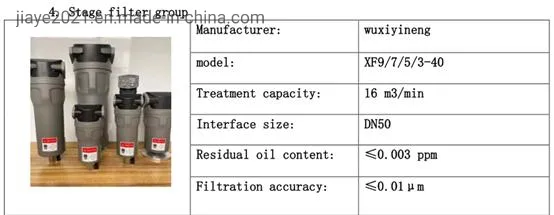

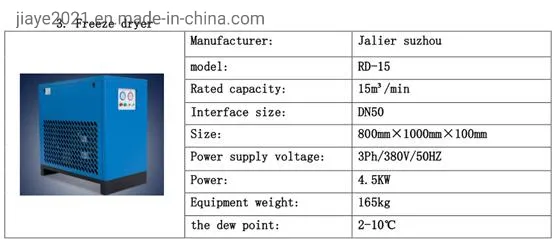

7) استخدام مجففات تبريد لتنقية مصادر الهواء بشكل ممتاز، بما في ذلك مجفف التبريد، والتصريف التلقائي للمرشح. ويحتوي مبيت الفلتر على مقياس فرق ضغط لمراقبة ظروف عمل الفلتر في أي وقت لضمان جودة الهواء وتوفير مصدر هواء جيد.

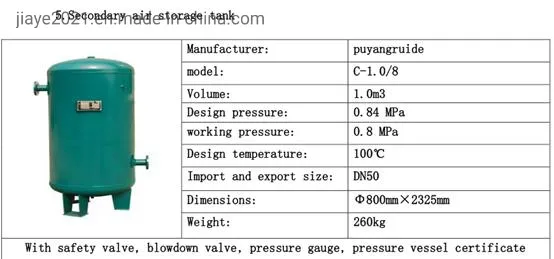

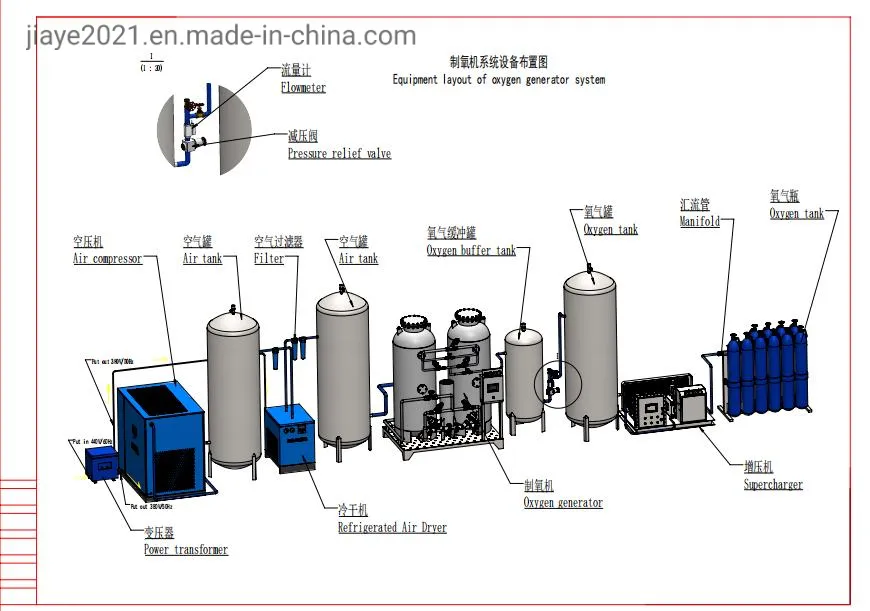

8) يتم تزويد المعدات بمقاييس ضغط، وصمامات أمان، وشفات مطابقة، وملحقات خطوط الأنابيب الأخرى. ويتم تجميع المجموعة الكاملة من المعدات على إطار سفلي موحد مع توصيل صمامات خطوط الأنابيب الداخلية، مما يجعل التركيب في الموقع غاية في السهولة من خلال توصيل الأنابيب الخارجية فقط.
9) يتم توفير خطط تفصيلية لتشغيل المعدات وصيانتها وتدريب المستخدمين لضمان التشغيل والصيانة الصحيحة من قِبل المشغلين.
المجالات والصناعات المطبقة
| التصنيف |
المجال المطبق |
| المجال المطبق 1 |
علم المعادن |
| المجال القابل للتطبيق 2 |
زراعة الأسماك |
| الصناعة المطبقة 3 |
تربية الأحياء المائية |
الأسئلة الشائعة (FAQ)
ما هو مبدأ عمل مولد الأكسجين PSA؟
يعتمد مولد الأكسجين PSA على تقنية امتزاز تأرجح الضغط (Pressure Swing Adsorption)، حيث يتم استخدام منخل جزيئي مخصص لامتصاص غاز النيتروجين والشوائب الأخرى من الهواء تحت ضغط معين، مما يسمح بمرور الأكسجين عالي النقاء وتجميعه للاستخدام.
ما هي نسبة نقاء الأكسجين التي يمكن أن تنتجها هذه المعدات؟
يمكن لمولد الأكسجين هذا إنتاج أكسجين بنسبة نقاء تصل إلى 93% ± 3%، مما يجعله مثالياً للاستخدامات الصناعية والطبية وتطبيقات تربية الأحياء المائية.
ما هي أهم المزايا التي توفرها صمامات التحكم المستخدمة؟
تستخدم المعدات صمامات ألمانية مستوردة عالية الجودة تتميز بسرعة استجابة فائقة تبلغ 0.02 ثانية، بالإضافة إلى عمر تشغيلي طويل يتجاوز مليوني دورة فتح وإغلاق، مما يضمن استقرار النقاء وكفاءة التشغيل.
كيف يتم حماية المنخل الجزيئي من التفتت والتحول إلى مسحوق؟
يستخدم النظام برج امتزاز مزوداً بتقنية ضغط مدمجة متقدمة تضمن بقاء المنخل الجزيئي مضغوطاً بإحكام أثناء التشغيل، مما يمنع حركته الناتجة عن تدفق الهواء السريع ويحميه من التآكل أو التحول إلى مسحوق.
هل يحتاج النظام إلى صيانة دورية معقدة؟
بفضل تقنية الضغط الذاتي المتقدمة ونظام التحكم الذكي من خلال PLC، فإن المعدات مصممة للعمل التلقائي بالكامل ومزودة بأنظمة مراقبة فرق الضغط ومجففات تبريد، مما يقلل من متطلبات الصيانة ويجعل فحصها سهلاً وبسيطاً.
