٢ وصف المنتج
مولد الأكسجين الطبي BRHO-3 مع اقتراح محطة التعبئة
النقاء: ≥ 93% | السعة: 3 نانم3/ساعة | اختياري: 150 بار لغرض تعبئة الأسطوانة
مجهز بنظام تفريغ الشحن الأوتوماتيكي.
1. مزايا مولد الأكسجين الطبي
المزايا التكنولوجية

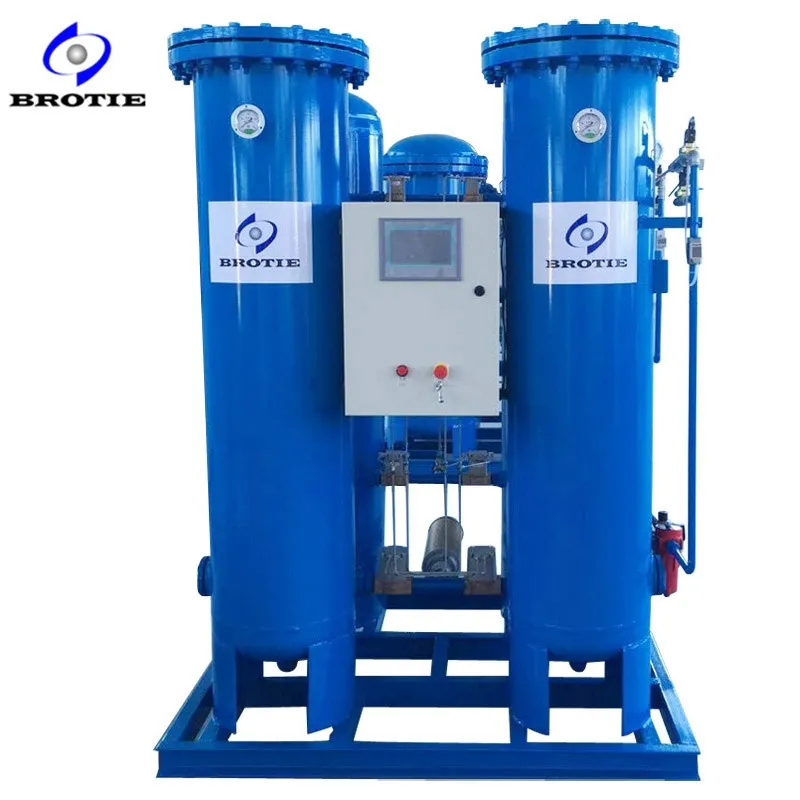

- اعتماد عملية امتزاز الأبراج المزدوجة الخاصة بالتأرجح والضغط.
- يخضع خزان امتزاز سفينة الضغط لاشراف ادارة التفتيش خلال فترة خدمته، مما يجعل استخدام المعدات اكثر اطمئنا.
- عملية التحكم في تنفيس إنتاج الغاز تلقائيًا، وتهوية أكسجين غير مؤهل تلقائيًا، ولا يمكن أن يدخل الأكسجين المؤهل إلا في خط الأنابيب لاستخدامه، مما يضمن سلامة الأكسجين.
- إضافة ضغط الأكسجين ووظيفة التخزين وفقًا لطلب الغاز، مع التأكد من إمكانية إخراج الأكسجين في نطاق 0.3-0.7MPA، وضمان متطلبات الضغط لكل نقطة استهلاك غاز.
مزايا التصميم
- يعتمد خزان الامتزاز تصميماً مستقيماً للأنبوب، والذي يمكنه تجميع سطح المنخل الجزيئي بشكل أكثر إحكاماً وزيادة معدل استخدام المنخل الجزيئي.
- يعتمد قاع برج الامتزاز بنية مدخل انتشار من نوع الغسل الارتجاعي، والتي يمكنها نشر الهواء المضغوط بالكامل، وتحسين معدل استخدام الجزيئات، والحد من تآكل السيفز الجزيئي، وإطالة فترة خدمة المناخل الجزيئية.
- يمكن لتصميم الضغط الميكانيكي ذاتي التشغيل زيادة الحجم الصغير لطبقة السطح بالمنخل الجزيئي إلى أقصى حد، مما يجعله أقل عرضة للتكسير أثناء استخدام المعدات ويوسع من فترة خدمة المنخل الجزيئي.
- يمكن لتقنية ارتداد الأكسجين غير المؤهلة أن تستخدم مصدر الغاز بفعالية، وأن تقلل من فقدان مصدر الغاز، وأن تحسن معدل إنتاج الأكسجين، وتقلل من استهلاك طاقة الضاغط.
- يعمل هيكل توزيع الضغط العلوي إلى السفلي الفريد على تحسين كفاءة إنتاج الأكسجين وتقليل نسبة استهلاك الهواء.
- دمج خزانات الصهاريج العازلة للهواء وخزانات الأكسجين العازلة على منصة مكثف الأكسجين. تتميز المعدات بالبساطة والجمال وسهولة التركيب.
ميزة التكلفة
- تشغيل الجهاز بالكامل تلقائيا، وانتجه حسب الطلب، ويبدأ تشغيل الجهاز تلقائيا ويوقفه، ويقلل من استهلاك الطاقة.
- ويمكن أن تكون العملية برمتها بدون طيار، مما يوفر تكاليف إدارة العمالة.
- تستخدم العملية برمتها الغاز كمادة خام، دون الحاجة إلى أي مواد رفع أو مواد خام أخرى، ولا تستهلك سوى الطاقة الكهربائية.
- يمكن لهيكل الامتزاز الفريد وطريقة توزيع الغاز تحقيق معدل استرداد للأكسجين يزيد عن 40%، مما يقلل من استهلاك طاقة الضاغط ويتحقق تأثيرات موفرة للطاقة.
مزايا التشغيل
- نظام التحكم الذكي هو نظام تحكم عن بعد مع إصدار تمت ترقيته يستند إلى التحكم المركزي في الموقع. يمكنه عرض معلومات هامة مثل حالة تشغيل الجهاز وتنبيهات الأعطال من خلال الشبكات اللاسلكية، ومراقبة البرامج المحمولة وتشغيلها عن بُعد.
- فهم حالة تشغيل الجهاز ومعلومات الأعطال الخاصة به بسرعة، وإصدار أحكام بشأن أعطال المعدات في الوقت المناسب، مما يلغي الحاجة إلى الاتصال بالعاملين في الموقع والتخلص من الأعطال بأسرع ما يمكن لضمان إمداد الأكسجين.
- يعمل التحكم الذكي التلقائي بالكامل على التخلص من العمليات التشغيلية الشاقة.
2. وصف نظام توليد الأكسجين الطبي BRHO-3

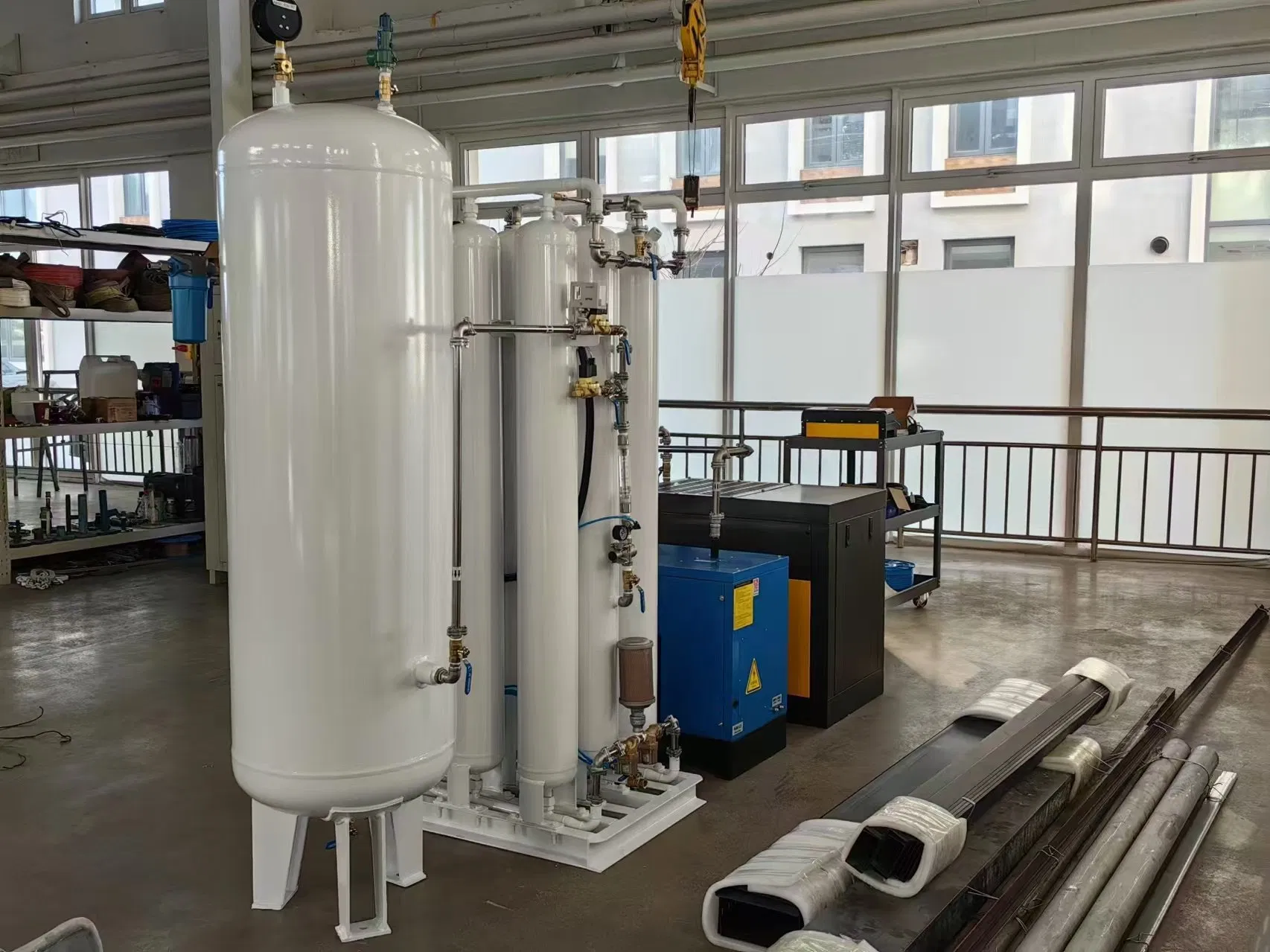

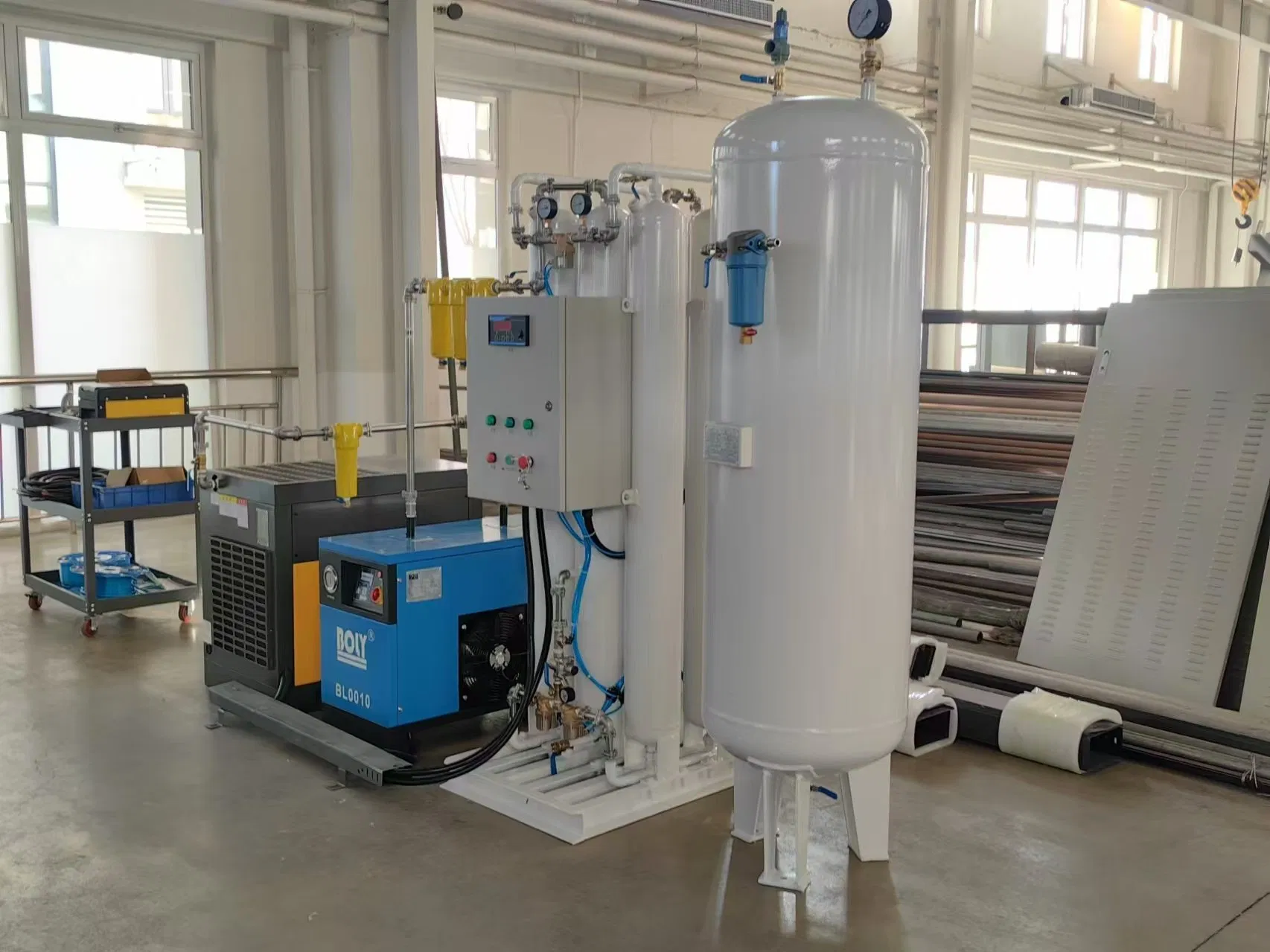

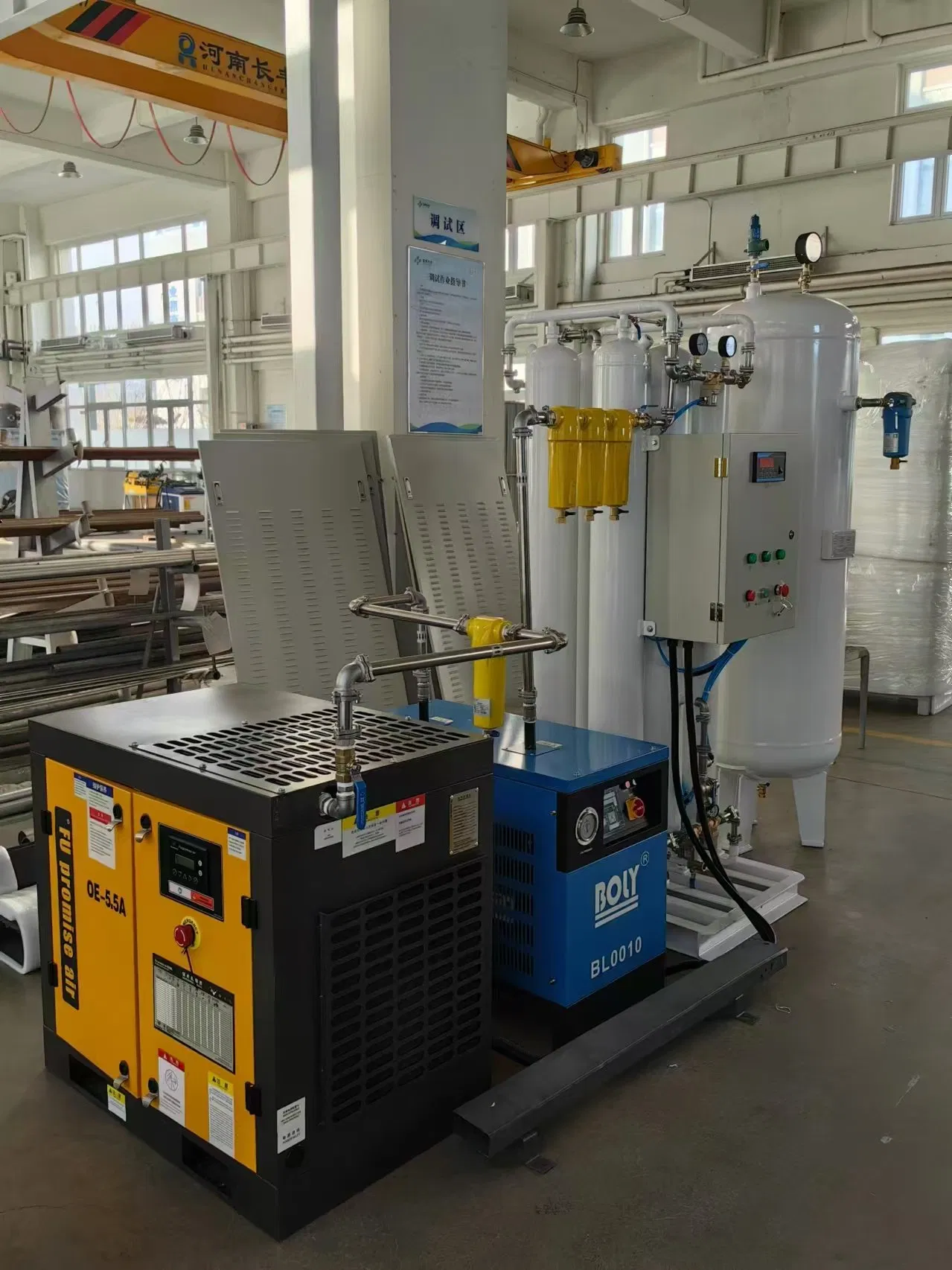

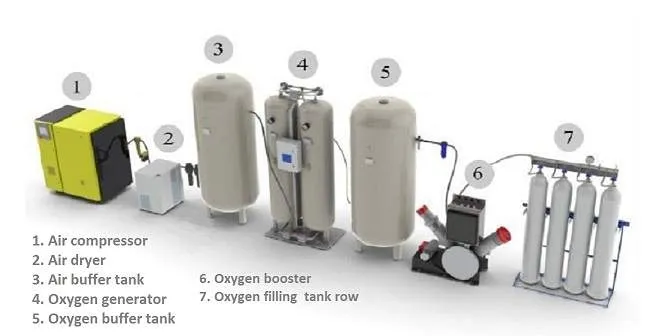

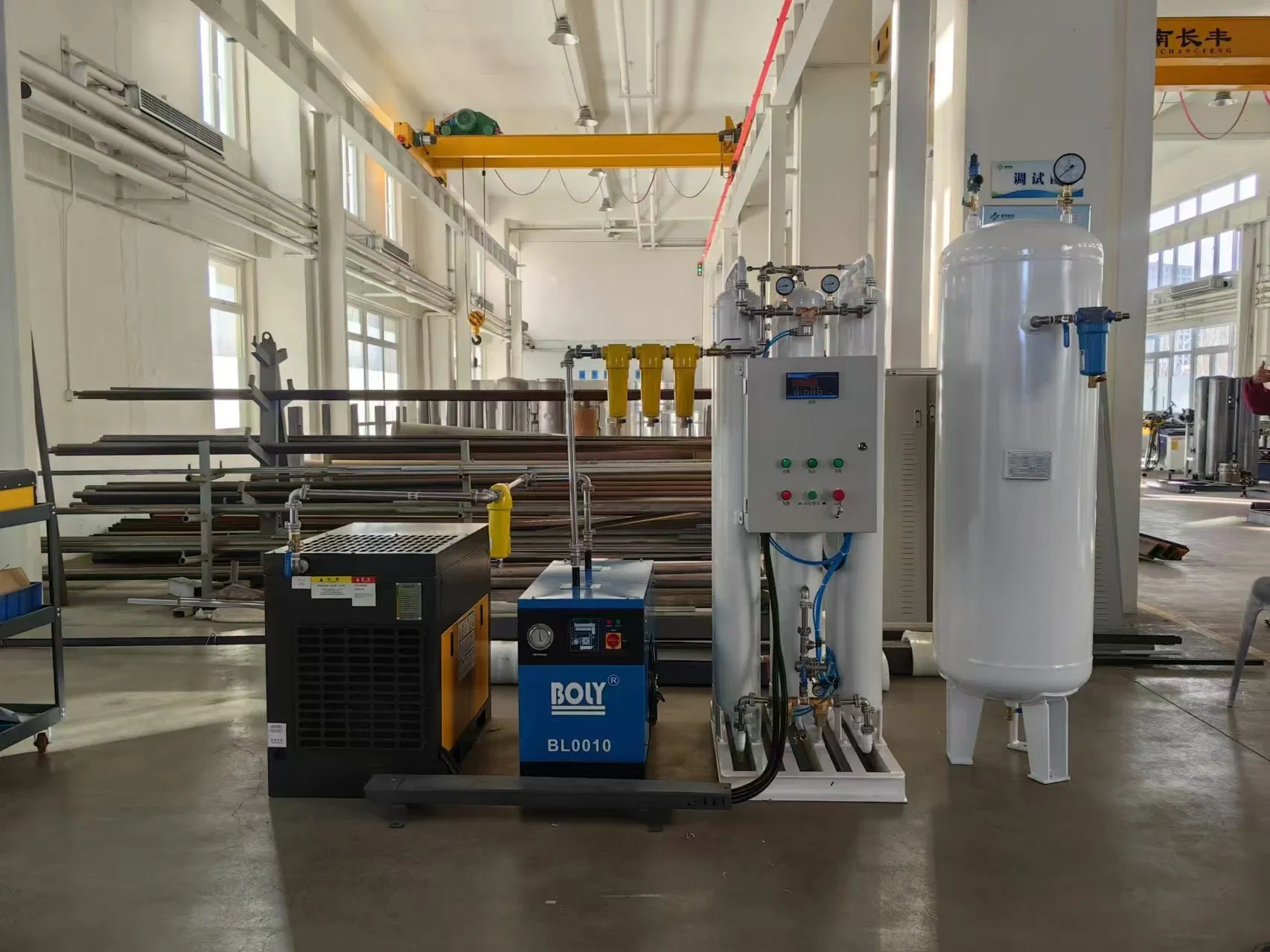

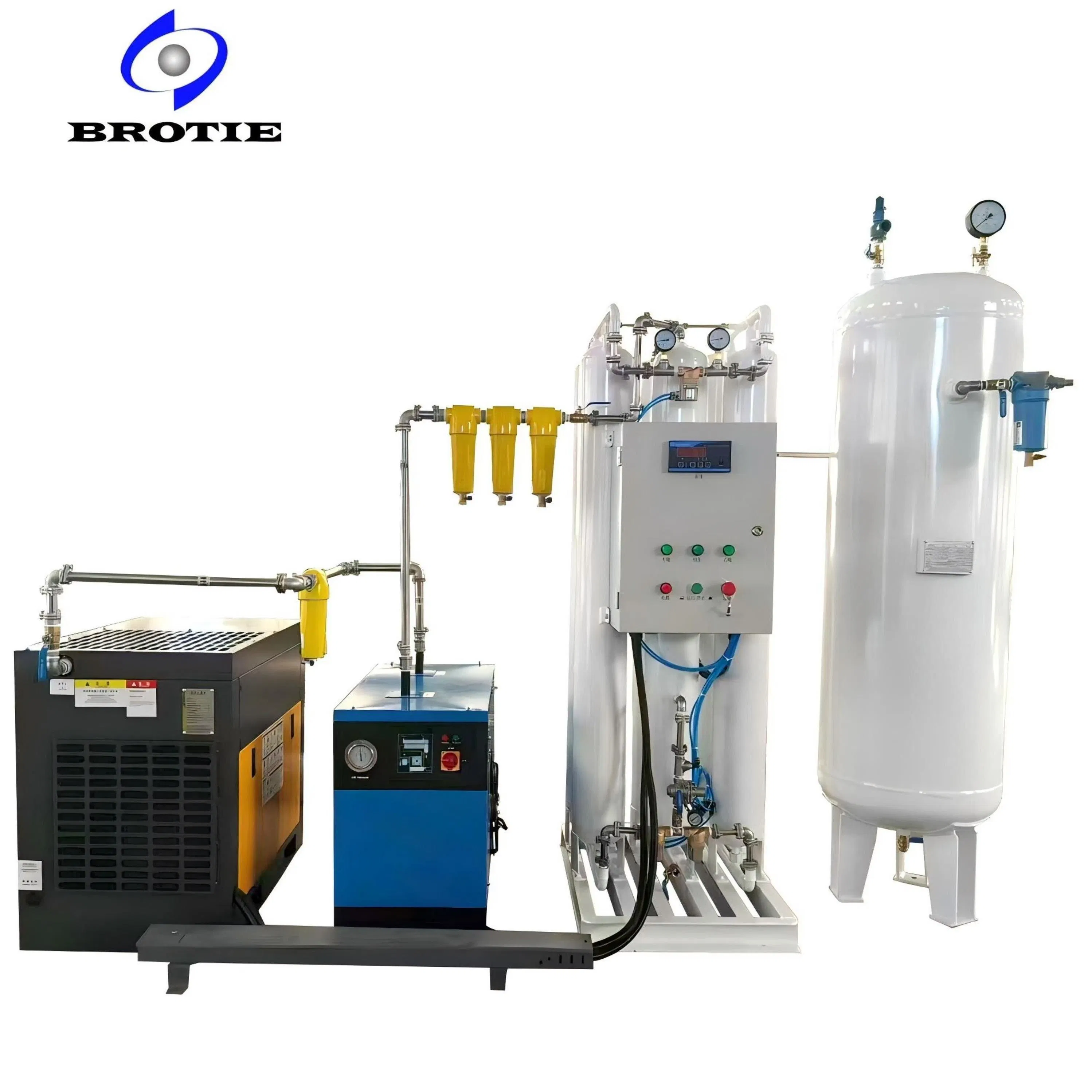

نظام توليد الأكسجين BRHO-3 يتضمن ضاغط هواء لولبي واحد، ومجفف هواء واحد مُبرّد ومرشحات، ومولد أكسجين BRHO-3، وضاغط أكسجين واحد خالٍ من الزيت بالكامل، ومحطة تعبئة الأكسجين ذات الصلة.
يتم تنقية الهواء المضغوط من خلال مجفف الهواء والمرشحات إلى مستوى معين ليعمل المولد الرئيسي معه. ويتم تخزين الهواء المضغوط بعد ذلك في خزان الهواء الاحتياطي المدمج في مولد الأكسجين لتوفير إمداد سلس للهواء المضغوط، مما يقلل من تقلب الطلب على العمل. ينتج المولد الأكسجين مع تقنية PSA (امتزاز تأرجح الضغط)، وهي طريقة توليد الأكسجين أثبتت كفاءتها في الوقت الحالي. يتم تسليم الأكسجين ذي النقاء المطلوب عند نسبة أعلى من 93% إلى خزان الأكسجين الاحتياطي لتوفير إمداد سلس لغاز المنتج. تتم مراقبة نقاء الأكسجين باستمرار بواسطة محلل الأكسجين. الضغط في خزان الأكسجين الاحتياطي هو 4.5 بار تقريبًا، ويمكن ضبطه من 0.1بار إلى 4.5بار بواسطة منظم الضغط. يعمل ضاغط الأكسجين الخالي من الزيت بالكامل الاختياري على زيادة ضغط الأكسجين عند المخرج إلى 150 بار لغرض تعبئة الأسطوانة.
يعمل التحكم الذكي وشاشة العرض ونظام الإنذار على تشغيل نظام الجيل بلمسة واحدة. يعرض نظام التحكم معلمات العمل، ويذكر عناصر الفلتر باستبدال ويوجه استكشاف الأخطاء وإصلاحها. وهو يمكّن جهاز التحكم عن بعد.
3. نظام توليد الأكسجين الطبي BRHO-3 نطاق الإمداد
| رقم |
العنصر |
الطراز |
الكمية |
المصنع / الشريك |
| 1 |
مولد الأكسجين |
[برهو] - 3 |
1 |
المصنع المعتمد |
|
الغربال الجزيئي الزيوليت |
- |
كفى |
شريك معتمد |
|
صمام يتم التحكم فيه بالهواء |
- |
8 |
شريك معتمد |
|
صمام الملف اللولبي |
- |
6 |
شريك معتمد |
|
وحدة التحكم (PLC) |
- |
1 |
سيمنز، ألمانيا |
|
نظام تعبئة ZMS |
- |
2 |
شريك معتمد |
|
محلل الأكسجين عبر الإنترنت |
- |
1 |
المصنع المعتمد |
|
مقياس الضغط |
- |
2 |
المصنع المعتمد |
|
خافض صوت الغاز المتبقي |
- |
1 |
المصنع المعتمد |
|
نظام تفريغ الشحن الأوتوماتيكي |
- |
1 |
المصنع المعتمد |
| 2 |
ضاغط الهواء |
OE-7.5 أمبير |
1 |
شريك معتمد |
| 3 |
مجفف هواء المبرد |
BL0010 |
1 |
شريك معتمد |
| 4 |
نظام فلترة الهواء المضغوط |
- |
1 |
شريك معتمد |
|
مرشح الأغراض العامة |
PF-16BC |
1 |
شريك معتمد |
|
فلتر إزالة الغبار |
PF-16BT |
1 |
شريك معتمد |
|
فلتر إزالة الزيت |
PF-16BA |
1 |
شريك معتمد |
|
فلتر إزالة الزيت عالي الكفاءة |
PF-16BF |
1 |
شريك معتمد |
| 5 |
نظام فلترة الأكسجين |
- |
1 |
شريك معتمد |
|
فلتر إزالة البكتيريا |
PKS1-16S |
1 |
شريك معتمد |
| 6 |
ضاغط الأكسجين (اختياري) |
O2-3/4-150 |
1 |
المصنع المعتمد |
| 7 |
تعبئة الأكسجين (اختياري) |
5*2 |
1 |
شريك معتمد |
4. وثيقة عمل
فترة الضمان
تبلغ فترة الضمان على السلع الخاضعة لنطاق التوريد 360 يوماً منذ يوم الانتهاء من التركيب والتكليف.
وقت التسليم
في غضون 30 (ثلاثين) يومًا من تاريخ استلام دفعة مقدمة بواسطة T/T (تحويل سلكي).
ملاحظات هامة:
- تمت إضافة نظام التحكم الذكي الاختياري، ومقياس تدفق رقمي عبر الإنترنت، ومستشعر ضغط واحد وشاشة تعمل بلمسة واحدة. يعمل نظام التحكم الذكي وشاشة العرض ونظام الإنذار على تشغيل نظام الجيل بلمسة واحدة. يعرض نظام التحكم معلمات العمل، ويذكر عناصر الفلتر باستبدال ويوجه استكشاف الأخطاء وإصلاحها. وهو يمكّن جهاز التحكم عن بعد.
- تعتمد الأسعار على إمداد الطاقة 380 فولت، 50 هرتز. إذا كان مصدر الطاقة مختلفًا، فستزداد أسعار ضاغط الهواء ومجفف الشعر 20%.
- ولإظهار اهتمامنا بالتعاون، سيتم توفير حزمة واحدة من قطع الغيار في حالات الطوارئ لضاغط الأكسجين مجانًا كهدية مع الضاغط الخاص بنا.
- مدة الدفع: يجب دفع الرصيد بنسبة 50% قبل التسليم عند تلقي 50% من إجمالي المبلغ، بداية المشروع.
- صلاحية عرض الأسعار هذا لغاية 30 ديسمبر 2025.
٥ الأسئلة المتداولة (FAQ)
💡 ما هي درجة نقاء الأكسجين التي ينتجها هذا النظام؟
ينتج هذا النظام الطبي أكسجين بنقاء لا يقل عن 93% (≥ 93%)، ويصل في الحالات القياسية إلى أكثر من 94.5%، وهو متوافق تمامًا مع المعايير الطبية والتجارية.
💡 هل يمكن استخدام هذا المولد لتعبئة أسطوانات الأكسجين؟
نعم، يشتمل النظام على خيار إضافة ضاغط أكسجين خالٍ تمامًا من الزيت لرفع ضغط الأكسجين عند المخرج إلى 150 بار، مما يسمح بتعبئة أسطوانات الأكسجين بكفاءة وأمان.
💡 ما هي المزايا الرئيسية لنظام التحكم الذكي المرفق؟
يعتمد النظام على وحدة تحكم متطورة من نوع Siemens PLC مع شاشة تعمل باللمس. يتيح النظام مراقبة معلمات التشغيل، والتنبيه التلقائي في حالة حدوث أعطال، وجدولة استبدال الفلاتر، كما يدعم خاصية التحكم والمراقبة عن بعد عبر الشبكات اللاسلكية وتطبيقات الهاتف الذكي.
💡 كيف يضمن النظام عدم خروج أكسجين غير مطابق للمواصفات؟
يحتوي النظام على تقنية تهوية وتفريغ أوتوماتيكية للأكسجين غير المؤهل. عندما تقل النقاء عن النسبة المحددة، يقوم النظام بتهوية الغاز تلقائياً ومنع مروره إلى شبكة الأنابيب، مما يضمن أمان الإمداد الطبي بنسبة 100%.
💡 ما هي شروط الدفع وفترة الضمان المقدمة؟
تبلغ فترة الضمان 360 يوماً تبدأ من تاريخ الانتهاء من أعمال التركيب والتشغيل التجريبي. أما بالنسبة للدفع، فيتم سداد 50% كدفعة مقدمة لبدء المشروع، وسداد الـ 50% المتبقية قبل عملية الشحن والتسليم.
