تصميم وتركيب نظام أنابيب إمداد الغاز في المستشفيات نظام إمداد الأكسجين المركزي

تصميم وتركيب شبكة خطوط أنابيب الغاز في المستشفيات / نظام إمداد الأكسجين المركزي

وصف المنتج

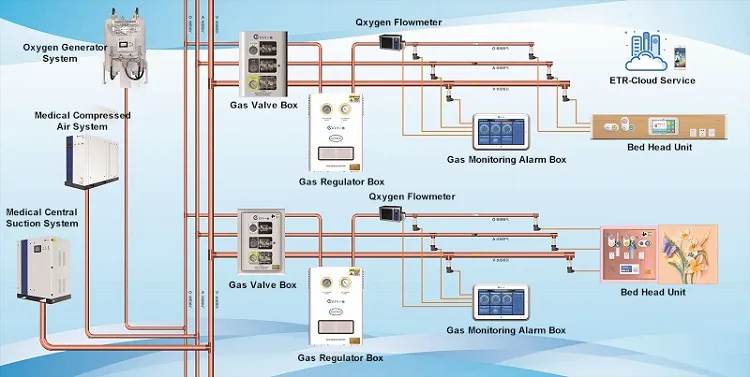

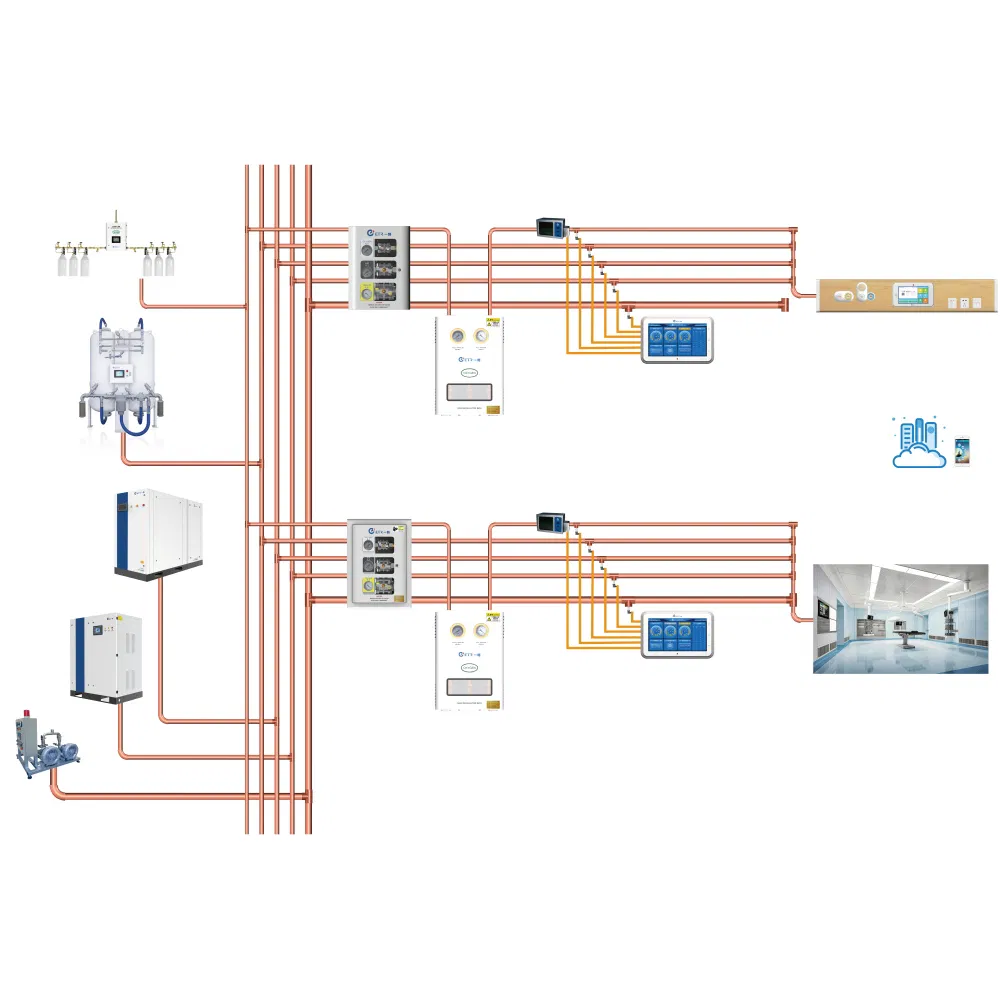

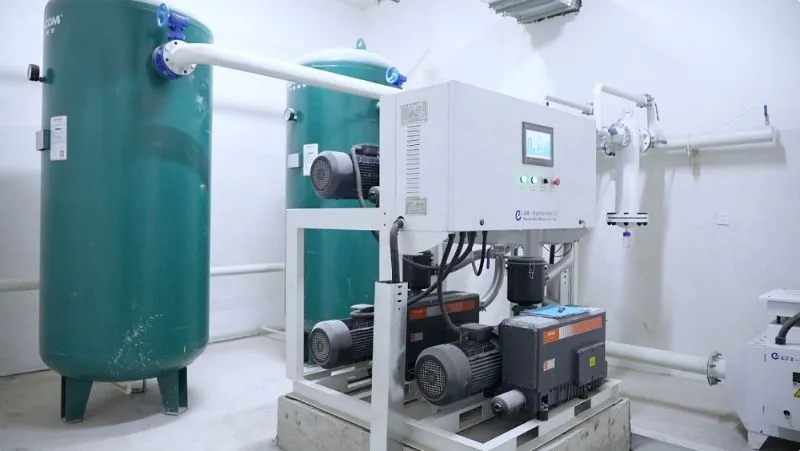

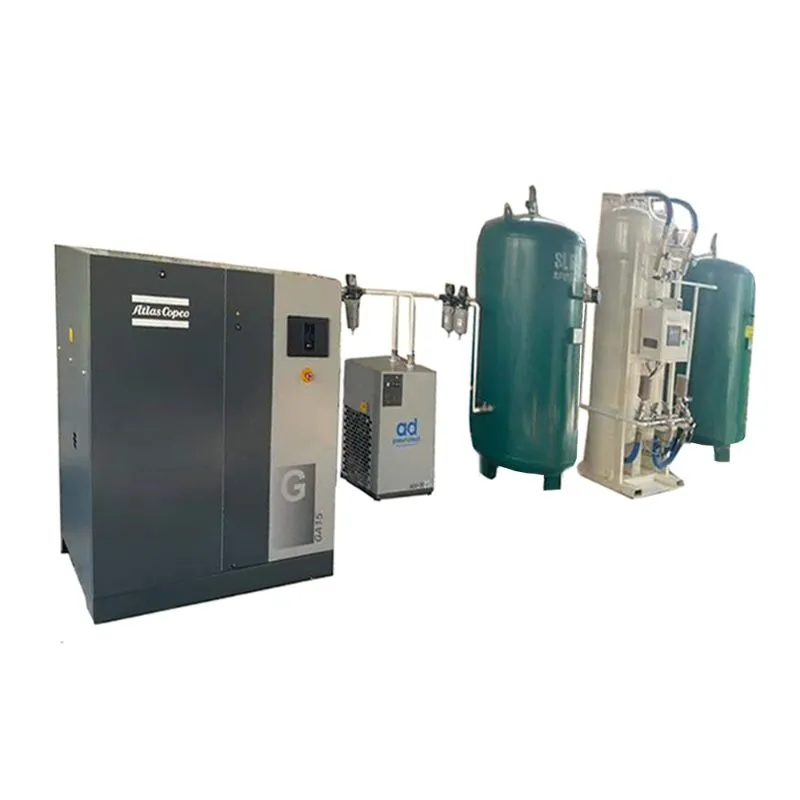

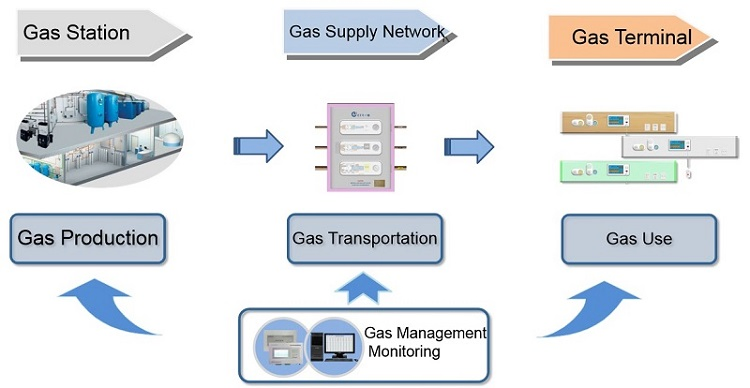

يلعب نظام إمداد الغاز المركزي الطبي دوراً كبيراً في المستشفيات الحديثة. إن التصميم والإعداد الملائمين لمعدات الغاز الطبي أمران أساسيان بالنسبة للمستشفيات لضمان الجودة الطبية، فضلاً عن إنقاذ الأرواح وتخفيف آلام المرضى في الوقت المناسب. ويتألف نظام إمداد الغاز بالمركز الطبي بصورة رئيسية من محطة الغاز وخطوط أنابيب الغاز ونظام رصد الغاز الطبي ونظام الإنذار، ووحدة رأس السرير، ومحطة الغاز، والنظام الكهربائي، ونظام الاتصال الطبي، ونظام المعدات المساعدة.

تصميم وتركيب نظام أنابيب إمداد الغاز في المستشفيات نظام إمداد الأكسجين المركزي

مبادئ السلامة الأربعة للغاز الطبي:

إمداد مستمر للغاز
تدفق وضغط كافيين
تعريف الغاز
جودة الغاز

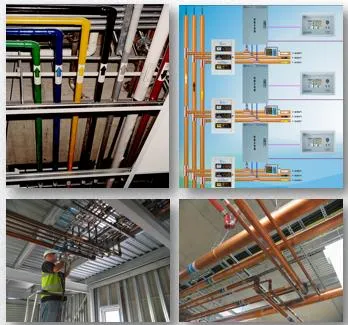

خطوط أنابيب نظام إمداد الغاز الطبي

مادة الأنبوب	خط أنابيب الأكسجين الرئيسي وخط أنابيب الفرع إلى الغرفة يستخدمان في أنبوب نحاسي أرجواني مزروع أو أنبوب من الفولاذ المقاوم للصدأ. يستخدم الأنبوب داخل وحدة رأس السرير أنبوب نحاسي مزيوم من الشحم.
إعداد الأنبوب	تم تصميم أنبوب قاعدة الغاز في بئر خط الأنابيب. يجب توصيل الأنابيب عند عبور الجدار. يجب أن يكون تركيب الأنابيب منظما وجميل.
وصلة الأنبوب	نظام الأنابيب باستخدام الوصلة الملحومة. يجب أن تكون موانع التسرب المعدنية الموجودة في جميع أنحاء وصلة نظام الأنابيب، والمواسير الأفقية والمواسير الفرعية لوحدة رأس السطح، مزودة بصمام صيانة.
تأريض الأنبوب	يجب تأريض خطوط أنابيب الغاز الطبية في الغرف الطبية، ويجب تأريض خطوط الأنابيب/الطي الرئيسي وغيره، ويجب أن تكون مقاومة للكهرباء الساكنة؛ ويجب أن تكون مقاومة التأريض الاعتمادية أقل من 10 أوم؛
معدل تسرب خط الأنابيب	اختبار تسرب خطوط أنابيب الغاز الطبي عند عدم توصيل أي مكونات طرفية، يجب ألا يتجاوز معدل التسرب في الساعة 0.05%. وفقًا للمعيار الصيني GB50751-2012.

تركيبات نظام إمداد الغاز الطبي

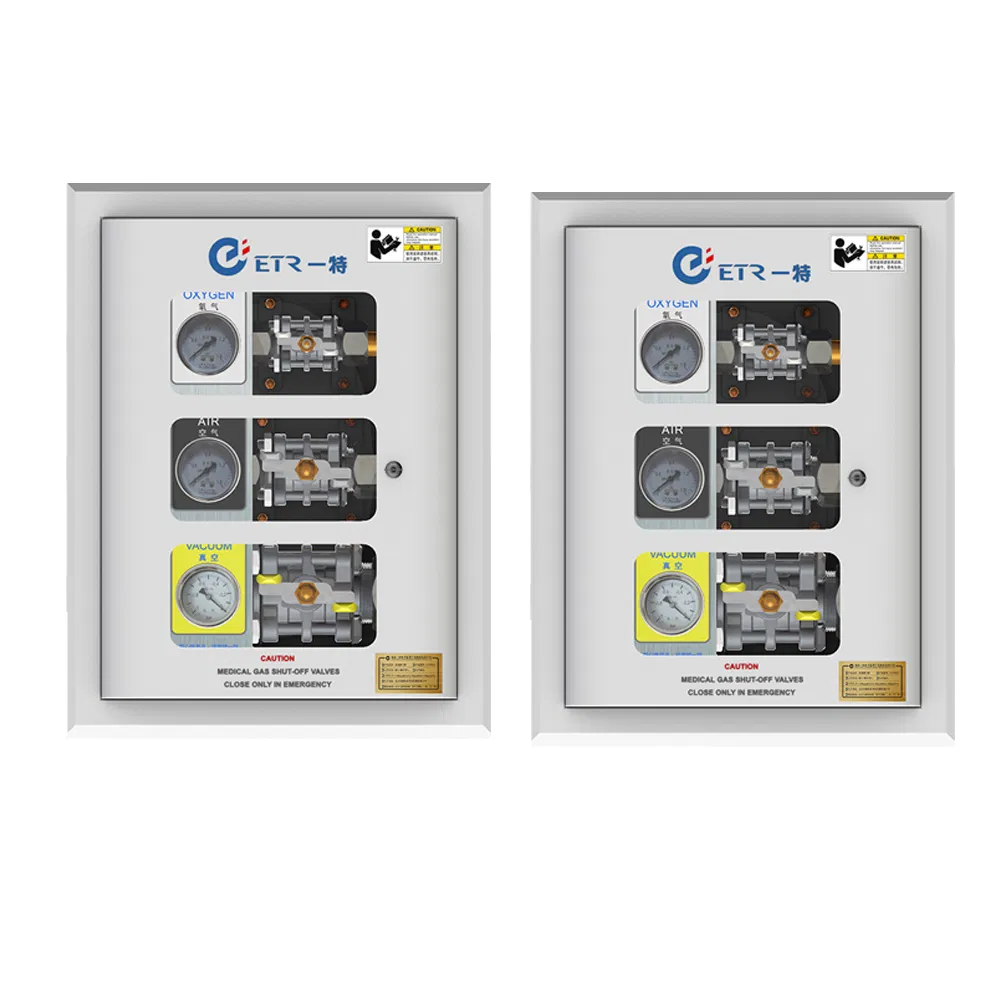

صندوق صمام المنطقة

يستخدم للتحكم في تشغيل الغازات الطبية الموجودة في المنطقة أو إيقاف تشغيلها.
يمكن التحكم في قنوات الغاز الطبي من 1 إلى 6 قنوات وفقاً لمتطلبات المستخدم.
لحام فضي ونحاسي لمنع التسرب.
نافذة شفافة لسهولة التشغيل والصيانة.
يتم تمييز كل غاز بلون قياسي وطني لسهولة التعرف عليه.

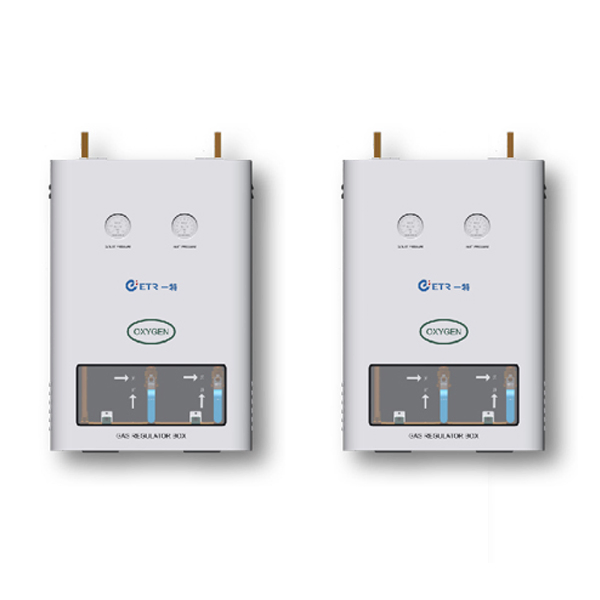

صندوق منظم الغاز

يستخدم لتوفير مصدر للغاز مستقر الضغط للعيادة.
مع تصميم مزدوج الدوائر، يمكن الحفاظ عليه دون إيقاف الغاز.
استخدم مخفض تدفق كبير لضمان ثبات الضغط.
جهاز قفل باب الطوارئ لإغلاق الصمام في حالة الطوارئ.
نافذة شفافة لسهولة التشغيل والصيانة.

مراقبة صندوق الإنذار

مراقبة ضغط إمداد الغاز، والضغط مرتفع أو منخفض للإنذار.
مراقبة محتوى الرطوبة/تركيز الأكسجين/محتوى CO في الأكسجين، مما يعطي إنذارًا ضد أي انحراف عن القيمة القياسية المعينة. وظيفة فعالة لمعالجة البيانات بعد المعالجة، محفوظات التخزين في الوقت الحقيقي.
المراقبة الذكية، مع وظيفة نقل البيانات عن بعد.

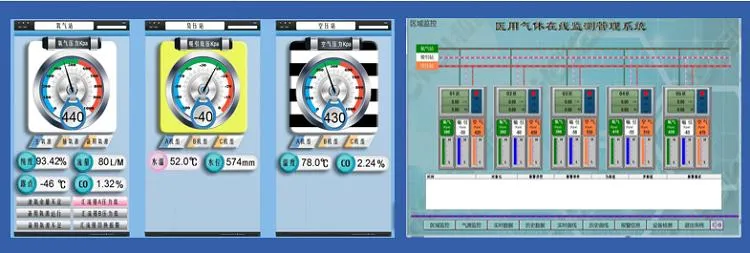

نظام إمداد الغاز الطبي إدارة الغاز

يُستخدم صندوق إنذار مراقبة الضغط لمراقبة ضغط خط الأنابيب لنظام إمداد الهواء بالمركز الطبي والاستجابة لتغيرات الضغط من خلال معالج دقيق رقمي. عندما يكون الضغط أعلى من القيمة المحددة أو أقل منها، يصدر النظام تنبيهًا تلقائيًا عن طريق الصوت والضوء، إلخ، لتذكير الإدارة بمعالجة نظام إمداد الهواء بالمركز الطبي في الوقت المناسب.

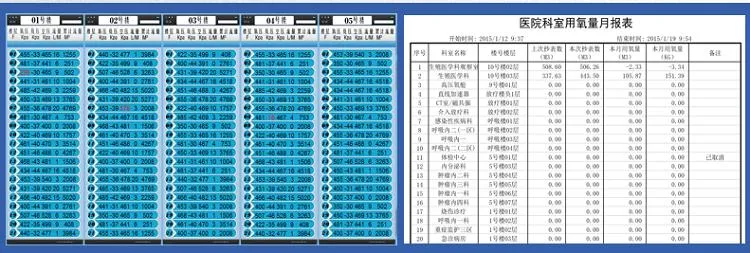

جمع البيانات بشكل شامل: رصد غازات المصدر والمناطق المستهلكة للغاز في المستشفى.

الرصد المركزي: الرصد المركزي لمصادر الغاز والمناطق المستهلكة للغاز، مما يتيح استعراض البيانات الشامل وتحليل منحنى العمليات.

تحذير مبكر من الأعطال: تحليل البيانات غير الطبيعي وتحليل الاتجاهات.

الضمان والدعم

تكون فترة الضمان 12 شهرًا بعد بدء التشغيل والتجهيز في الموقع أو بعد مرور ثمانية عشر شهرًا على الشحن، أيهما يحدث أولاً. إذا ظهرت أي مشكلة أو عيب، ناشئ عن تصميم أي بضائع أو مواد أو تصنيعها أو خصائصها التشغيلية، في أي وقت خلال فترة الضمان، يتم على وجه السرعة وبأسرع وقت ممكن، إجراء هذه التعديلات والإصلاحات والاستبدال.

الدعم في الموقع: يمكن تقديم خدمات مدفوعة من خلال بدء التشغيل والتكليف والإشراف على التركيب والتدريب في الموقع، وذلك من خلال تزويد المشتري بخدمات مؤهلة ناطقة باللغة الإنجليزية من مهندسين متخصصين في الموقع.
